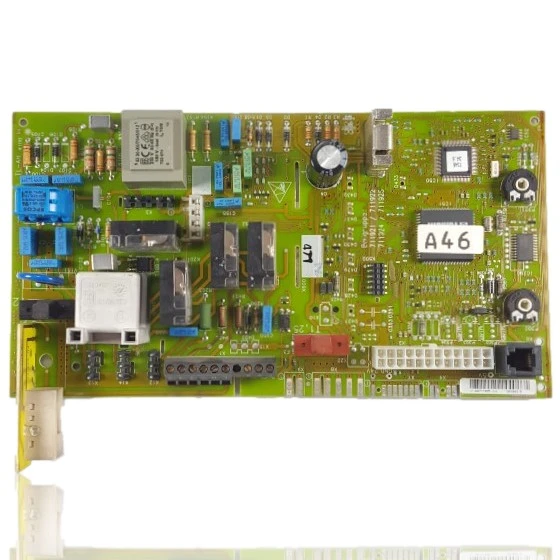

Placa Electrónica Vaillant Turbotec VMW ES 282 5 Ref. 0020034604
La Placa Electrónica Vaillant Turbotec VMW ES 282 5 Ref. 0020034604 es un componente crucial que controla el encendido, la modulación del quemador, la bomba y las seguridades de la caldera. Si esta pieza falla, la caldera puede no arrancar, bloquearse o funcionar de manera errática, lo que puede generar errores como F.33 y F.36 relacionados con la evacuación de gas. Se monta en modelos de las gamas VMW, VM y VMI, incluyendo entre otros el VMW 282/2-5 y el VM 240/2-5. Un técnico debe confirmar mediante diagnóstico si procede sustituirla cuando se presenten estos problemas de funcionamiento.
- Tipo de pieza
- Placas Electrónicas
- Estado
- Reacondicionado
- Referencia de catálogo
- 0020034604
- Garantía
- 1 año
Calderas Vaillant compatibles con la referencia 0020034604
Placa electrónica con referencia 0020034604. 14 compatibilidades contrastadas: VMW 240/2-3 y VMW 240/2-3 R1.
Compatibilidad contrastada
| Modelo de caldera | Familia | Verificación |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 240/2-3 R1 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242/2-3 R1 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242/2-3 R2 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 242-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 280/2-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VMW 282/2-5 | VMW (mixta turboTEC/turboMAX, mural mixta) | Contrastada |
| Vaillant VM 240/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 242/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 280/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 282/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VM 202/2-5 | VM (solo calefacción) | Contrastada |
| Vaillant VMI 280-7 | VMI (compacta interior) | Contrastada |
| Vaillant VMI 282-7 | VMI (compacta interior) | Contrastada |
¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp
Cómo comprobar si la ref. 0020034604 es la pieza de tu caldera
La referencia de la pieza, el modelo y la revisión del equipo deben contrastarse con la documentación del fabricante.
- Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020034604; si no aparece, no la deduzcas por la forma.
- Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
- Compara las conexiones y el cuerpo con la pieza original antes de montar.
- Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.
Síntomas que requieren diagnóstico en la placa electrónica 0020034604
La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:
Síntomas y averías frecuentes
- 01
La caldera no da ninguna señal de vida, ni display ni ruido de arranque.
Causa: La placa no distribuye la alimentación eléctrica a los demás componentes.
Mira el fusible interno de la placa y verifica la llegada de tensión de red antes de sustituirla.
- 02
Saltan chispas de encendido pero la caldera nunca llega a prender el quemador.
Causa: La placa no envía la orden de apertura de gas en el momento adecuado tras el encendido.
Revisa el electrodo de encendido y su cable antes de asumir que el fallo es de la placa.
- 03
El código de fallo que marca la pantalla cambia cada vez que se rearma.
Causa: La electrónica interna de la placa falla de forma intermitente al procesar las señales de los sensores.
Anota cada código que aparece y comprueba si coincide siempre con el mismo sensor antes de cambiar la placa.
- 04
La calefacción funciona pero el agua caliente sanitaria no sale caliente, o al revés.
Causa: La placa no gestiona bien la conmutación entre los dos circuitos de la caldera.
Mira primero la válvula de tres vías y su motor antes de responsabilizar a la placa.
- 05
La caldera se apaga sola a mitad de uso y hay que rearmarla para que vuelva a funcionar.
Causa: Un fallo interno en la placa provoca cortes de seguridad sin causa aparente en el resto del circuito.
Revisa la toma de tierra y que no haya humedad cerca de la caldera antes de cambiar la placa.
Códigos de error Vaillant que requieren diagnóstico
| Código | Avería | Comprobaciones técnicas |
|---|---|---|
| F.33 | Error en evacuación de gas | Este código señala un problema en el trayecto de evacuación de gas. Si la placa electrónica no está funcionando bien, puede que no esté gestionando correctamente el ventilador o la obstrucción en la chimenea. Verifica el sistema de evacuación y la placa. |
| F.36 | Error en evacuación de gas | Este error indica un fallo en el trayecto de evacuación de gas. Si la placa electrónica no está operativa, podría no estar gestionando adecuadamente el ventilador o detectando bloqueos. Revisa el sistema de evacuación y la placa. |
Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.
Ficha de la placa electrónica Vaillant 0020034604
- Referencia de catálogo
- 0020034604
- SKU interno Uniclima
- PECVMW0501
- Marca
- Vaillant
- Tipo de pieza
- Placas Electrónicas
- Unidades en stock
- 1 uds
- Estado
- Reacondicionado
- Garantía
- 1 año
- Envío
- 1–2 días laborables (España peninsular)
- Devolución
- 14 días
Manuales y documentación técnica
Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.
- Manual Vaillant VM 282/2-5 (PDF) Documento © Vaillant, facilitado como referencia técnica.
Dudas frecuentes sobre la placa electrónica 0020034604
¿Vale esta placa para una Vaillant VMI 282-7?
¿Vale esta placa también para una Vaillant VU 282-5?
