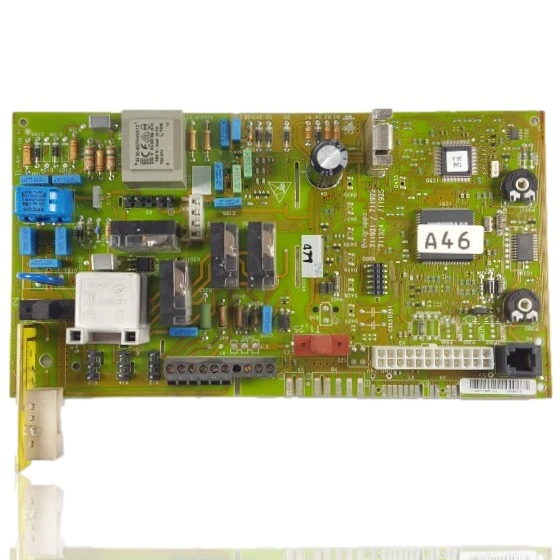

Scheda elettronica Turbotec VMW ES 282 5 Ref. 0020034604
La scheda elettronica Turbotec VMW ES 282 5 Rif. 0020034604 è un componente cruciale che controlla l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Se questo ricambio non funziona, la caldaia potrebbe non avviarsi, bloccarsi o funzionare in modo erratico, il che può generare errori come F.33 e F.36 relativi all'evacuazione del gas. Si monta su modelli delle gamme VMW, VM e VMI, inclusi tra gli altri il VMW 282/2-5 e il VM 240/2-5. Un tecnico deve confermare tramite diagnosi se è necessario sostituirla quando si presentano questi problemi di funzionamento.
- Tipo di pezzo
- Schede elettroniche
- Stato
- Ricondizionato
- Riferimento di catalogo
- 0020034604
- Garanzia
- 1 anno
Caldaie Turboblock Plus compatibili con il riferimento 0020034604
Scheda elettronica con riferimento 0020034604. 14 compatibilità verificate: VMW 240/2-3 e VMW 240/2-3 R1.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 240/2-3 R1 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242/2-3 R1 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242/2-3 R2 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 280/2-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 282/2-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VM 240/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 242/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 280/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 282/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 202/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VMI 280-7 | VMI (compatta interna) | Contrastata |
| Vaillant VMI 282-7 | VMI (compatta interna) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 0020034604 è il pezzo della tua caldaia
Il riferimento del ricambio, il modello e la revisione dell'apparecchiatura devono essere confrontati con la documentazione del produttore.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020034604. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi che richiedono diagnosi sulla scheda elettronica 0020034604
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia non dà alcun segnale di vita, né display né rumore di avviamento.
Causa: La scheda non distribuisce l'alimentazione elettrica agli altri componenti.
Controlla il fusibile interno della scheda e verifica l'arrivo della tensione di rete prima di sostituirlo.
- 02
Saltano scintille di accensione ma la caldaia non riesce mai ad accendere il bruciatore.
Causa: La scheda non invia l'ordine di apertura del gas al momento giusto dopo l'accensione.
Controlla l'elettrodo di accensione e il suo cavo prima di assumere che il guasto sia della scheda.
- 03
Il codice di errore visualizzato sullo schermo cambia ogni volta che viene ripristinato.
Causa: L'elettronica interna della scheda presenta un guasto intermittente nel processo dei segnali dei sensori.
Annota ogni codice che appare e verifica se corrisponde sempre con lo stesso sensore prima di cambiare la scheda.
- 04
Il riscaldamento funziona ma l'acqua calda sanitaria non esce calda, o viceversa.
Causa: La scheda non gestisce bene la commutazione tra i due circuiti della caldaia.
Guarda prima la valvola a 3 vie e il suo motore prima di attribuire la responsabilità alla scheda.
- 05
La caldaia si spegne da sola a metà utilizzo e bisogna riarmarla per farla ripartire.
Causa: Un guasto interno nella scheda provoca interruzioni di sicurezza senza causa apparente nel resto del circuito.
Controlla la messa a terra e assicurati che non ci sia umidità vicino alla caldaia prima di sostituire la scheda.
Codici di errore Vaillant che richiedono diagnosi
| Codice | Guasto | Verifiche tecniche |
|---|---|---|
| F.33 | Errore nell'evacuazione del gas | Questo codice segnala un problema nel percorso di evacuazione del gas. Se la scheda elettronica non funziona correttamente, potrebbe non gestire bene il ventilatore o l'ostruzione nel camino. Controlla il sistema di evacuazione e la scheda. |
| F.36 | Errore nell'evacuazione del gas | Questo errore indica un guasto nel percorso di evacuazione del gas. Se la scheda elettronica non è operativa, potrebbe non gestire adeguatamente il ventilatore o rilevare blocchi. Controlla il sistema di evacuazione e la scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Vaillant 0020034604
- Riferimento di catalogo
- 0020034604
- SKU interno Uniclima
- PECVMW0501
- Marca
- Vaillant
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 1 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 4–5 giorni lavorativi (Italia)
- Reso
- 14 giorni
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Vaillant VM 282/2-5 (PDF) Documento © Vaillant, fornito come riferimento tecnico.
Domande frequenti: scheda elettronica 0020034604
Questa scheda è compatibile con una Vaillant VMI 282-7?
Questa scheda è compatibile anche con una Vaillant VU 282-5?
