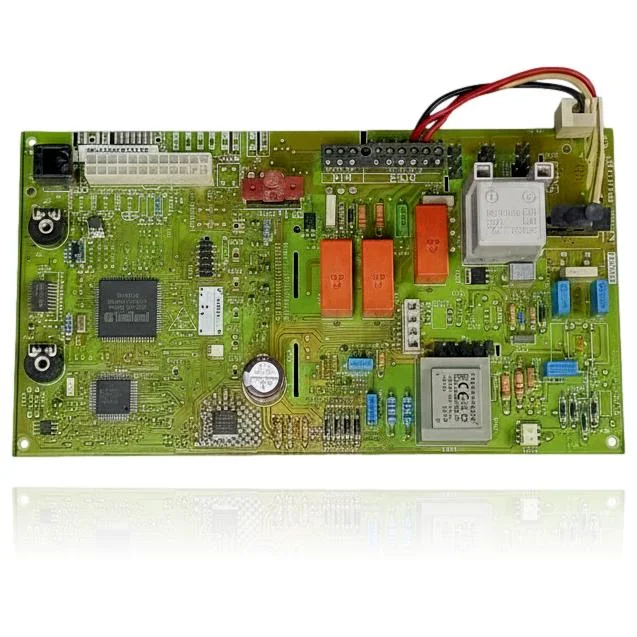

Scheda elettronica controllo Vaillant VMW 24 282 5 R2 Ref. 0020034604
La Scheda Elettronica di Controllo Vaillant VMW 24 282 5 R2 è il componente che regola l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia. Quando si guasta, puoi notare che la caldaia non si avvia, si blocca o presenta un funzionamento erratico. Questa scheda è compatibile con vari modelli, come il VMW 240/2-3, VMW 242-5, VM 242/2-5, tra gli altri. È consigliabile sostituirla se compaiono errori come F.63, F.64, F.65, F.61 o F.62.
IVA inclusa
Consultare tramite WhatsAppCaldaie Turboblock Plus compatibili con il riferimento 0020034604
Scheda elettronica con riferimento 0020034604. 14 compatibilità verificate: VMW 240/2-3 e VMW 240/2-3 R1.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 240/2-3 R1 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242/2-3 R1 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242/2-3 R2 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 242-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 280/2-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VMW 282/2-5 | VMW (mista turboTEC/Turboblock Plus, murale mista) | Contrastata |
| Vaillant VM 240/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 242/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 280/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 282/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VM 202/2-5 | VM (solo riscaldamento) | Contrastata |
| Vaillant VMI 280-7 | VMI (compatta interna) | Contrastata |
| Vaillant VMI 282-7 | VMI (compatta interna) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 0020034604 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020034604. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 0020034604
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
La caldaia si blocca con un codice di errore che non si toglie dopo vari tentativi di riavvio.
Causa: La scheda mantiene il blocco mentre rileva un guasto, anche se la causa reale si trova altrove.
Annota il codice e consulta il manuale per identificare il componente indicato; assicurati di escludere quell'elemento esterno prima di cambiare la scheda.
- 02
Il pannello non si accende nemmeno una spia, la caldaia sembra completamente spenta.
Causa: Se la scheda non riceve corrente, non ci sarà alcun segnale visibile, nemmeno di attesa.
Verifica che arrivi corrente alla scheda prima di considerarla guasta.
- 03
Funziona in modo irregolare: alcuni giorni si accende bene e altri non c'è modo di farlo funzionare.
Causa: Un guasto intermittente nell'elettronica di controllo può dipendere dalla temperatura o dalle vibrazioni, e non sempre si manifesta allo stesso modo.
Annota in quali condizioni si verifica il guasto (freddo, dopo molte ore accesa, ecc.) per avere più indizi prima di cambiare la scheda.
- 04
Il ventilatore non si avvia e la caldaia non inizia la combustione.
Causa: La scheda attiva il ventilatore tramite un relè o triac; se quella uscita fallisce, il ventilatore non girerà anche se il resto funziona.
Controlla se il ventilatore gira alimentandolo direttamente, per escludere che il problema sia del ventilatore e non della scheda.
Codici di errore Vaillant che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.63 | Errore EEPROM: guasto nella memoria di configurazione dell'elettronica della caldaia. | La EEPROM si trova fisicamente in questa scheda elettronica principale; se la memoria si corrompe o si guasta, la causa è la scheda stessa. Verificare: dopo il reset il codice persiste e, con connessioni e sensori corretti, il guasto si riproduce; conferma la sostituzione della scheda. |
| F.64 | Errore di elettronica / NTC: guasto nella scheda elettronica o cortocircuito nelle sonde NTC di mandata/ritorno. | Quando si esclude il cortocircuito nelle NTC (verificando sonda e cablaggio con il multimetro), il guasto della stessa elettronica che elabora questi segnali indica questa scheda principale. Verificare: NTC e connessioni corrette ma il codice persiste dopo il reset = scheda difettosa. |
| F.65 | Errore di temperatura dell'elettronica: la scheda elettronica si surriscalda. | Il sensore di temperatura della propria elettronica rileva un eccesso di calore nella scheda; se si esclude una fonte di calore esterna o una mancanza di ventilazione, l'origine è un difetto della scheda. Verificare: ambiente/ventilazione normali ma il codice si ripete = scheda guasta. |
| F.61 | Errore nella regolazione/attivazione della valvola gas: l'elettronica non riesce a gestire la valvola gas. | La scheda elettronica è quella che controlla la valvola gas; scartati cablaggio a massa, cortocircuito e la stessa valvola con multimetro, la causa documentata restante è la scheda. Verificare: cablaggio e bobine della valvola corretti ma il codice persiste = scheda difettosa (la scheda è una delle cause, non l'unica). |
| F.62 | Errore della valvola gas per ritardo nello spegnimento: si rileva disconnessione ritardata della valvola gas. | La scheda elettronica gestisce la chiusura/temporizzazione della valvola e il segnale dell'elettrodo; scartate valvola ed elettrodo di rilevamento, il difetto dell'elettronica di controllo indica questa scheda. Verificare: valvola ed elettrodo corretti ma il codice si ripete = scheda (causa concorrente con valvola/elettrodo). |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Ficha de la scheda elettronica Vaillant 0020034604
- Riferimento di catalogo
- 0020034604
- Marca
- Vaillant
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 4 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
Manuali e documentazione tecnica
Documentazione ufficiale della caldaia, utile per localizzare il pezzo e confrontare i codici di errore.
- Manuale Vaillant VMW 242/2-3 R2 (PDF)Documento © Vaillant, fornito come riferimento tecnico.
Dudas frecuentes sobre la scheda elettronica 0020034604
Questa scheda elettronica è compatibile con la caldaia VMW 240/2-3?
Posso usare questa scheda in una caldaia VM 242/2-5?
La scheda è compatibile con la caldaia VMI 282-7?
Quali codici di errore sono compatibili con questa scheda?
Quanti modelli sono compatibili con la scheda elettronica di controllo Vaillant VMW 24 282 5 R2?
