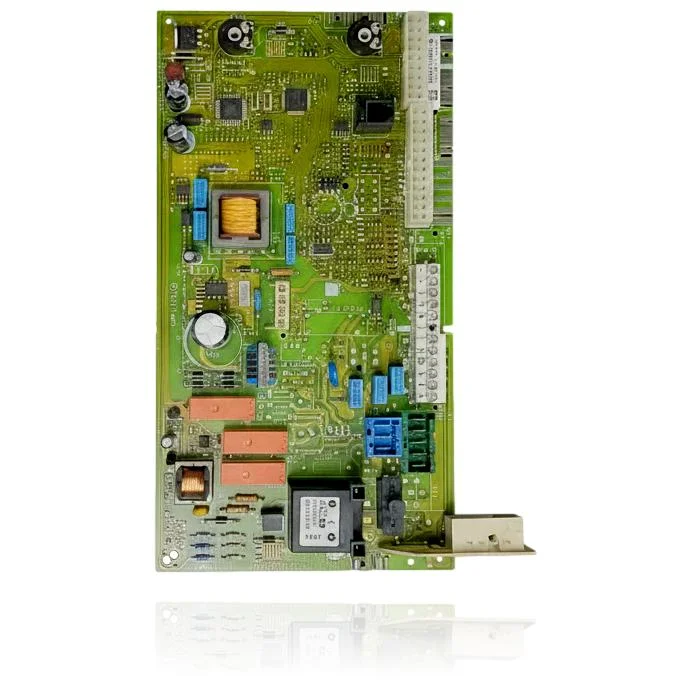

Scheda elettronica controllo Turbotec Plus VMW ES 32 362 3 5 Ref. 0020092371
La scheda elettronica di controllo regola l'accensione, la modulazione del bruciatore, la pompa e le sicurezze della caldaia Turbotec Plus VMW ES 32 362 3 5 Riferimento 0020092371. Se presenta guasti, la caldaia potrebbe non avviarsi, bloccarsi o comportarsi in modo erratico, mostrando errori come F.63, F.64, F.65 o F.67. È compatibile con modelli delle gamme Turbotec Pro e Turbotec Plus, come il VMW 242/4-5 M o il VMW 282/4-5 R2, tra gli altri. Si consiglia di sostituirla quando si rilevano i sintomi menzionati o errori nel sistema elettronico.
IVA inclusa
Consultare tramite WhatsAppCaldaie Turboblock Plus compatibili con il riferimento 0020092371
Scheda elettronica con riferimento 0020092371. 11 compatibilità verificate: VMW 242/4-3 M R1 e VMW 242/4-3 M.
Compatibilità verificata
| Modello di caldaia | Famiglia | Verifica |
|---|---|---|
| Vaillant VMW 242/4-3 M R1 | Turbotec Pro (VMW) | Contrastata |
| Vaillant VMW 242/4-3 M | Turbotec Pro (VMW) | Contrastata |
| Vaillant VMW 202/4-3 M | Turbotec Pro (VMW) | Contrastata |
| Vaillant VMW 242/4-5 M | Turbotec Plus (VMW) | Contrastata |
| Vaillant VMW 242/4-5 M R2 | Turbotec Plus (VMW) | Contrastata |
| Vaillant VMW 282/4-5 R2 | Turbotec Plus (VMW) | Contrastata |
| Vaillant VMW 322/4-5 R2 | Turbotec Plus (VMW) | Contrastata |
| Vaillant VMW 240/3-3 M | Atmotec Pro/Plus (VMW) | Contrastata |
| Vaillant VMW 240/3-5 M | Atmotec Pro/Plus (VMW) | Contrastata |
| Vaillant VMW 280/3-5 | Atmotec Pro/Plus (VMW) | Contrastata |
| Vaillant VMW 282/4-3 | Atmotec Pro/Plus (VMW) | Contrastata |
Non vedi il tuo modello o hai dei dubbi? Il riferimento serigrafato comanda. Come verificarlo · Inviaci una foto su WhatsApp
Come verificare se il rif. 0020092371 è il pezzo della tua caldaia
Ciò che decide non è il modello della caldaia, ma il riferimento serigrafato sul pezzo che hai già montato.
- Individua il riferimento stampato sul pezzo installato e confrontalo con il riferimento di catalogo 0020092371. Se non è visibile, non identificare il ricambio solo dalla forma.
- Controlla il modello completo della caldaia sulla targhetta e cercalo nei modelli associati in questa pagina.
- Confronta le connessioni e il corpo con il pezzo originale prima del montaggio.
- In caso di dubbio, inviaci una foto della marcatura via WhatsApp prima di ordinare.
Sintomi e errori che risolve la scheda elettronica 0020092371
La scheda elettronica governa l'accensione, la modulazione e le sicurezze della caldaia. Questi sono i sintomi tipici e cosa fare:
Sintomi e guasti frequenti
- 01
Appaiono codici di errore diversi in blocchi successivi, senza una chiara relazione tra di essi.
Causa: La scheda fornisce letture erratiche delle sonde o perde parte della sua logica di controllo.
Annota i codici che appaiono; se cambiano senza un modello, sospetta della scheda, ma prima escludi sonde mal collegate.
- 02
La pompa o il ventilatore non partono anche se la caldaia sta richiedendo calore.
Causa: La scheda non sta inviando il segnale di attivazione a questi componenti.
Alimenta la pompa o il ventilatore direttamente collegando il suo connettore per escludere che il guasto sia del componente stesso.
- 03
Si vede qualche zona della scheda annerita o si sente odore di bruciato aprendo la caldaia.
Causa: Un cortocircuito o una sovratensione ha danneggiato piste o componenti della scheda.
Ispeziona visivamente i fusibili e i relè, e controlla il differenziale dell'impianto per eventuali dispersioni.
- 04
Dopo un'interruzione di corrente, la caldaia ha perso gli orari e le impostazioni programmate.
Causa: La memoria della scheda non trattiene i dati a causa di un guasto della pila di backup o del chip di memoria.
Se la scheda ha una batteria di backup, sostituiscila prima di considerare la scheda guasta.
Codici di errore Vaillant che risolve questo pezzo
| Codice | Guasto | Diagnosi e soluzione |
|---|---|---|
| F.63 | Errore EEPROM: la memoria di configurazione/calibrazione della scheda elettronica è danneggiata. | La EEPROM risiede fisicamente su questa scheda elettronica principale; quando la documentazione indica 'sistema elettronico guasto' la causa è la stessa PCB. Verificare: il codice persiste dopo il reset e non dipende da nessun componente esterno (valvola, sonde); se riappare, sostituire la scheda. |
| F.64 | Errore nel sistema elettronico / sonde: guasto nell'elettronica o cortocircuito nella sonda di mandata o ritorno. | La causa documentata include esplicitamente 'sistema elettronico guasto' (la scheda elettronica). Verificare prima le sonde NTC di mandata/ritorno (resistenza e connessioni); se le sonde e il loro cablaggio sono corretti e il guasto persiste, l'origine è questa scheda. |
| F.65 | Temperatura del sistema elettronico troppo elevata: l'elettronica si è surriscaldata. | Il sensore di temperatura è integrato nella scheda; il codice appare per surriscaldamento esterno della PCB o per guasto dell'elettronica stessa. Verificare: escludere una fonte di calore esterna o una cattiva ventilazione; se la posizione è corretta e il problema persiste, la scheda è difettosa. |
| F.67 | Segnale di ingresso del controllo fiamma fuori dai limiti (elettronica di rilevamento fiamma). | La causa documentata è 'sistema elettronico guasto': la fase di rilevazione/ionizzazione di fiamma della scheda fornisce un segnale fuori range. Verificare prima l'elettrodo di ionizzazione e il suo cablaggio; se sono corretti e il segnale è ancora fuori limiti, il guasto è di questa scheda. |
Questi sintomi possono avere più di una causa. Se la tua caldaia mostra un codice di errore, inviaci un messaggio su WhatsApp insieme a una foto della serigrafia e ti diremo se il pezzo è questo.
Scheda tecnica: scheda elettronica Vaillant 0020092371
- Riferimento di catalogo
- 0020092371
- Marca
- Vaillant
- Tipo di pezzo
- Schede elettroniche
- Unità disponibili
- 2 pz
- Stato
- Ricondizionato
- Garanzia
- 1 anno
- Spedizione
- 1–2 giorni lavorativi
- Reso
- 14 giorni
- Il catalogo mostra questo stesso riferimento (0020092371) anche in un'altra scheda (SKU PLC-VLL48X) con un elenco di caldaie compatibili diverso: controlla bene quale scheda corrisponde al tuo modello.
Domande frequenti: scheda elettronica 0020092371
Questa scheda Ref. 0020092371 è compatibile con la gamma Turbotec Pro (VMW)?
Quali modelli della gamma Turbotec Plus (VMW) sono compatibili con questa scheda?
Quali guasti può risolvere il cambio di questa scheda in una caldaia?
Quanti modelli sono compatibili con la scheda elettronica di controllo Vaillant Rif. 0020092371?
Quale riferimento devo cercare per assicurarmi che sia la scheda corretta?
