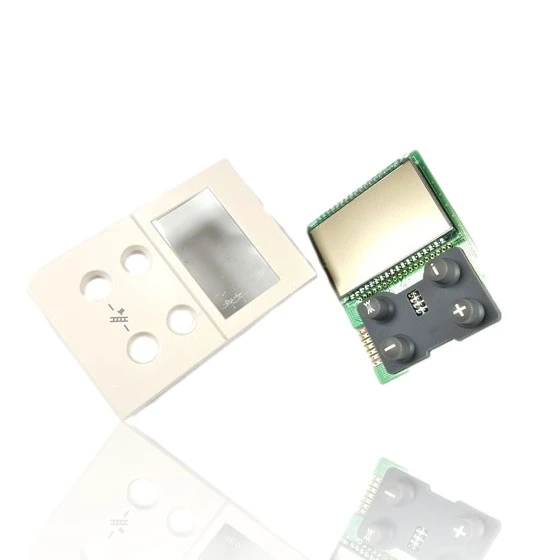

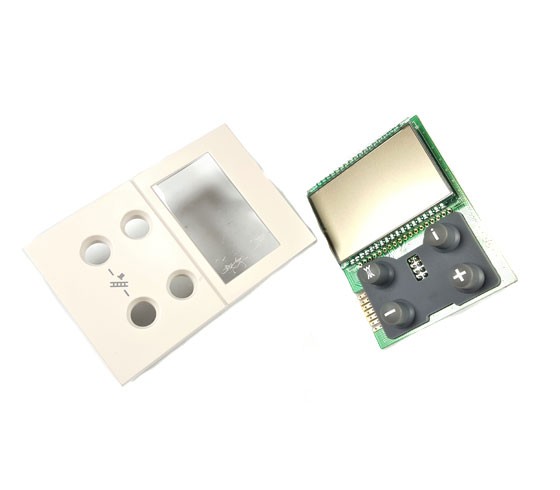

Modul afișaj Vaillant Turbotec VMW ES 242 3 5 M Ref. 0020056561
Modulul de afișare Vaillant Turbotec VMW ES 242 3 5 M este o placă electronică de control care gestionează funcții cheie precum aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când apare o defecțiune, centrala termică poate să nu pornească, să se blocheze sau să prezinte un comportament eratic. Poți observa simptome precum codul de eroare F.70, care indică o defecțiune din cauza unui cod de aparat invalid. Acest modul este compatibil cu mai multe modele din gama ecoTEC Plus, printre care ecoTEC plus 415, 428 și 612, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea atunci când centrala termică prezintă probleme de pornire sau funcționare instabilă.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 0020056561
- Garanție
- 1 an
Centrale termice Vaillant compatibile cu codul 0020056561
Placa electronica cu codul 0020056561. 12 compatibilități confirmate: ecoTEC plus 415 și ecoTEC plus 428.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Vaillant ecoTEC plus 415 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 428 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 612 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 615 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 618 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 624 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 630 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 637 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 824 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 831 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 837 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
| Vaillant ecoTEC plus 937 | Vaillant ecoTEC Plus (VMW ES / VUW) | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020056561 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020056561. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 0020056561
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Display-ul panoului frontal nu se aprinde la pornirea centralei termice.
Cauza: Modulul de afisaj nu primeste curent sau nu comunica cu placa electronica a centralei termice.
Verifică dacă echipamentul are curent și dacă nu a sărit niciun siguranță pe placa principală înainte de a considera afișajul defect.
- 02
Ecranul nu afișează temperatura sau presiunea, deși centrala termică încălzește.
Cauza: Modulul de afisaj poate esua fara a afecta functionarea centralei termice.
Confirmă că iese apă caldă și că circuitul se încălzește normal: dacă da, defectul este pe ecran.
- 03
Panoul frontal pare să fie stins sau cu o imagine foarte slabă.
Cauza: O defect în retroiluminare sau în circuitul modulului poate cauza o imagine slabă înainte de a se stinge complet.
Verifică dacă problema se agravează cu centrala termică rece sau caldă: defecțiunile care se schimbă odată cu temperatura sunt de obicei cauzate de o sudură slabă în modul.
Coduri de eroare Vaillant care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.70 | Defecțiune: codul aparatului nevalid (DSN). | Înlocuirea ecranului/display-ului (0020056561) singur sau împreună cu PCB fără reprogramarea identificării D.093, sau utilizarea unui display necorespunzător modelului, provoacă dereglarea DSN/rezistenței de codificare. Verificați intrând la nivelul de instalator și controlând D.093 conform tabelului din manual, precum și că cablul/conectorul display–PCB și referința display-ului sunt corecte. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Vaillant 0020056561
- Referință de catalog
- 0020056561
- SKU intern Uniclima
- DCTTVMW242
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 1 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Întrebări frecvente: placa electronica 0020056561
Este modul de afisaj este compatibil cu Vaillant ecoTEC Plus 618?
Când trebuie să schimb acest modul într-o ecoTEC Plus sau turboTEC VMW?
Este modul este compatibil cu o centrala termica turboTEC VMW ES 242/3-5 M?
Ce cod are acest modul de afisaj?
Câte modele sunt compatibile cu acest modul de afisaj?
Ce cod de eroare este documentat pentru acest produs?
