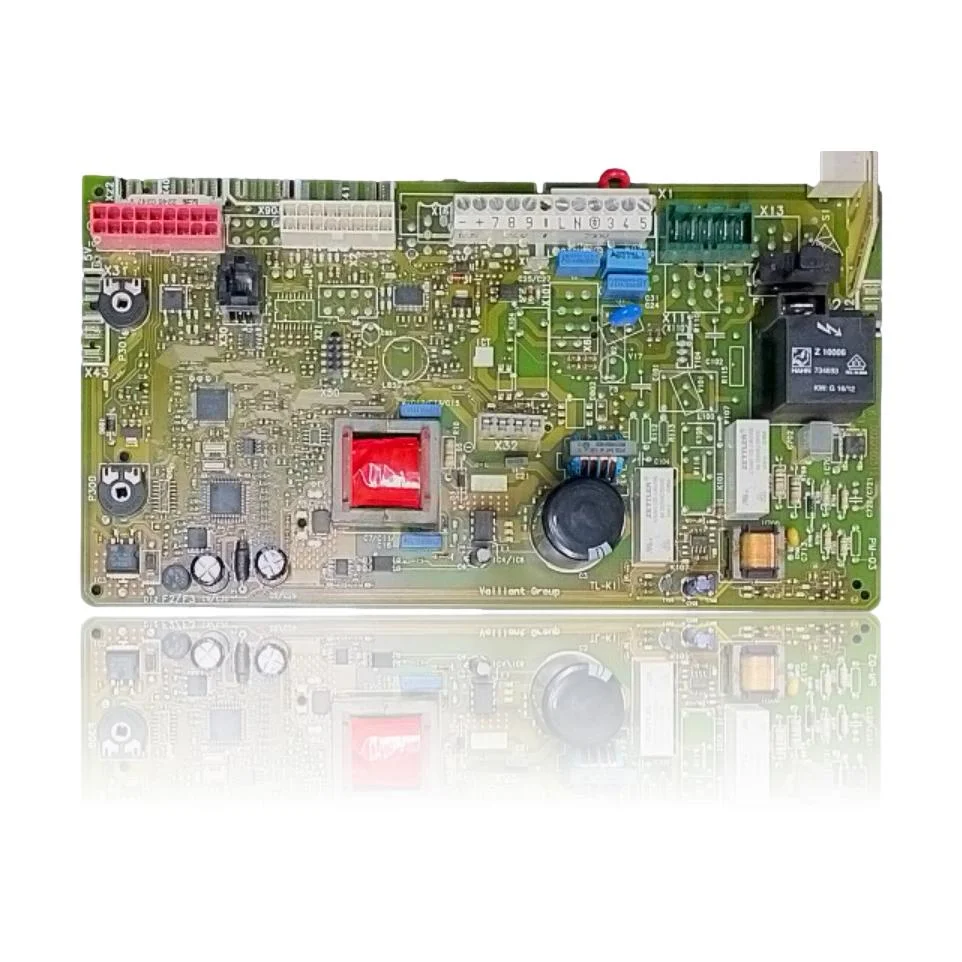

placă electronică control principal Vaillant Ecotec Plus VMW ES 236 3 5 Ref. 0020132764
Placa electronică Control Principal Vaillant Ecotec Plus VMW ES 236 3 5 Ref. 0020132764. Această placă electronică de control gestionează aprinderea, modularea arzătorului, pompa și siguranțele centralei termice. Când apare o defecțiune, centrala termică poate să nu pornească, să se blocheze sau să se comporte eratic, afișând coduri de eroare precum F.61, F.62, F.63, F.64 sau F.65. Este compatibilă cu centralele termice din gama ecoTEC pro, cum ar fi modelul VMW 226/3-3 și VMW 236/3-5, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea atunci când apar defecțiuni de funcționare sau erori în sistem.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 0020132764
- Garanție
- 1 an
Centrale termice Vaillant compatibile cu codul 0020132764
Placa electronica cu codul 0020132764. Două compatibilități confirmate: VMW 226/3-3 și VMW 236/3-5.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Contrastată |
| Vaillant VMW 236/3-5 | ecoTEC pro | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020132764 este piesa pentru centrala ta termică?
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020132764. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 0020132764
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică este complet oprită, fără afisaj și fără indicatoare, deși există curent în locuință.
Cauza: Placa controlează alimentarea întregii centrale termice; dacă se defectează, nu ajunge curent la restul componentelor.
Verifică siguranța generală a instalației și cea a plăcii înainte de a considera placa pierdută.
- 02
Apare un cod de eroare diferit de fiecare dată, sau aceeași eroare apare și dispare fără un model.
Cauza: Circuitele de citire a senzorilor și presostatului de pe placă funcționează intermitent și generează erori care nu corespund cu o defecțiune reală.
Notează codurile care apar și compară-le cu manualul: dacă indică piese diferite de fiecare dată, suspectează placa.
- 03
Centrala termica nu răspunde la termostat și nici la telecomandă, deși acestea par să funcționeze.
Cauza: Modulul de comunicare integrat în placă nu mai înțelege comenzile care îi sosesc.
Verifică mai întâi dacă cablajul sau conexiunea termostatului cu centrala termică este realizată corect.
- 04
De fiecare dată când se înlocuiește siguranța, aceasta se arde din nou la scurt timp după ce centrala termică este pornită.
Cauza: Un component defectuos din placa provoacă un scurtcircuit care arde siguranța în mod repetat.
Nu înlocui siguranța de mai mult de o dată: dacă se arde din nou, este un semn clar de defecțiune internă în placa electronică.
Coduri de eroare Vaillant care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.61 | Fals de control al vanei de combustibil | Placa electronica (0020132764) poate eșua în etapa de comandă a vanei de gaz, astfel încât nu trimite semnalul/tensiunea corectă și vanele nu se activează; verificați tensiunea/semnalul de la conectorul plăcii către vană și continuitatea cablajului. |
| F.62 | Falla de întârziere de deconectare a vanei de combustibil. | Electronica placii poate întârzia în mod nejustificat închiderea vanei de gaz (circuit de oprire), generând defectul; verificați că ieșirea/releul plăcii se oprește imediat la pierderea flăcării și excludeți o scurgere mecanică în vană. |
| F.63 | Defect EEPROM | Corupție sau defect al EEPROM-ului integrat în placa electronică; dacă după reporniri codul persistă, confirmați cu diagnostic și înlocuiți/parametrizați placa conform procedurii fabricantului. |
| F.64 | Defecțiune electronică/sondă | Avarie în circuitul analogic/ADC al plăcii care măsoară NTC (întoarcere/plecare); verificați mai întâi NTC-ul și cablajul, iar dacă sunt corecte, confirmați defectul în electronica plăcii. |
| F.65 | Defecțiune temp. electronicii | Supraîncălzire/deteriorare termică în electronică plăcii; inspectați amplasamentul și sursele de căldură externe și verificați placa (semne de căldură, componente degradate) și ventilația acesteia. |
| F.67 | Defecțiune electronică/flacără | Defect în circuitul de detectare a flăcării/ASIC al plăcii care provoacă un semnal de flacără neplauzibil; verificați împământarea, electrodul/cablul de ionizare și, dacă semnalul este corect, electronica plăcii. |
| F.70 | Defecțiune: cod aparat nevalid | După înlocuirea plăcii, DSN/codul aparatului nu coincide sau lipsește rezistența de codificare; verificați și configurați DSN în d.93 sau montați rezistența de codificare corectă pentru noua placă. |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Vaillant 0020132764
- Referință de catalog
- 0020132764
- SKU intern Uniclima
- PEPVMW236
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 6 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- tensiune
- 12 V
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Vaillant VMW 236/3-5 (PDF) Document © Vaillant, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 0020132764
Această placă electronică este compatibilă cu centrala termică Vaillant VMW 236/3-5?
Care sunt modelele compatibile cu Placa Electronică Control Principal Vaillant Ecotec Plus VMW ES 236 3 5 Cod 0020132764?
Când trebuie să înlocuiesc această placă din seria ecoTEC pro?
Ce coduri de eroare sunt documentate pentru această placă?
Care este codul Plăcii Electronice de Control Principal Vaillant?
