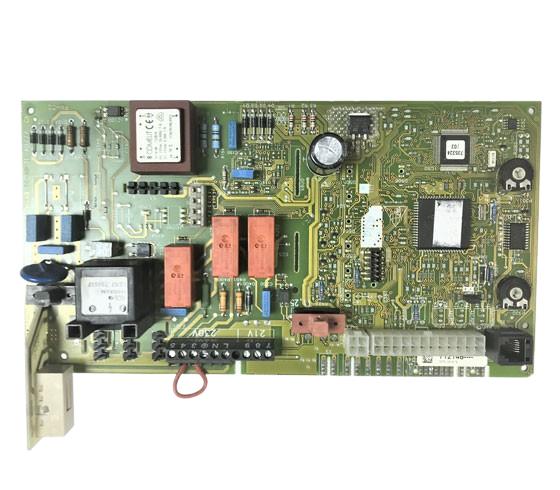

Placa electronică pentru centrale termice Vaillant VMW, VU, VUW și Aquaplus VUI
Placa electronica pentru centrale termice Vaillant VMW, VU, VUW și Aquaplus VUI, cod 0020034604. Această placă electronică de control se ocupă cu gestionarea aprinderii, modulării arzătorului, pompei și siguranțelor centralei termice. Când prezintă defecte, centrala termică poate să nu pornească, să se blocheze sau să funcționeze în mod eratic. Este compatibilă cu modele precum VMW 240/2-3, VM 240/2-5 și VMI 280-7, printre altele. Se recomandă înlocuirea acesteia la detectarea oricărei erori F.61, F.62, F.63, F.64 sau F.65.
TVA inclus
Întreabă pe WhatsAppFișă tehnică: Centrale termice Vaillant compatibile cu codul 0020034604
Placa electronica cu codul 0020034604. 14 compatibilitati contrastate: VMW 240/2-3 si VMW 240/2-3 R1.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 240/2-3 R1 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242/2-3 R1 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242/2-3 R2 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 280/2-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 282/2-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VM 240/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 242/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 280/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 282/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 202/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VMI 280-7 | VMI (compactă de interior) | Contrastată |
| Vaillant VMI 282-7 | VMI (compactă de interior) | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020034604 este piesa centralei tale termice
Ceea ce decide nu este modelul centralei termice, ci codul serigrafiat pe piesa pe care o ai deja montată.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020034604. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome și erori pe care le rezolvă placa electronică 0020034604
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termică nu răspunde la apăsarea telecomenzii.
Cauza: Dacă siguranța de 1,25A s-a ars, placa pierde toată alimentarea.
Verifică siguranța de 1,25A cu multimetru înainte de a comanda placa.
- 02
Nu se aprinde niciun indicator și nici afisajul, deși centrală termică are curent.
Cauza: Dacă siguranța transformatorului secundar s-a ars, nu ajunge alimentare la partea de control.
Verifică vizual starea siguranței înainte de a înlocui placa completă.
- 03
Afisajul arată o eroare de placă sau de control.
Cauza: Circuitul blochează echipamentul la detectarea unei anomalii interne.
Notează codul și încearcă să resetezi centrala termică; dacă eroarea revine, exclude că ar fi fost ceva punctual.
Coduri de eroare Vaillant pe care le rezolvă această piesă
| Cod | Defecțiune | Diagnosticare și soluție |
|---|---|---|
| F.63 | Eroare EEPROM: defecțiune a memoriei de configurare a electronicii centralei termice. | EEPROM-ul se află fizic pe această placă electronică principală; dacă memoria se corupe sau eșuează, cauza este placa însăși. Verifică: după resetare, codul persistă și, cu conexiuni și senzori corecți, defectul se reproduce; confirmă înlocuirea plăcii. |
| F.64 | Eroare de electronică / NTC: defecțiune a electronicii sau scurtcircuit la sondele NTC de tur/retur. | Când se exclude scurtcircuitul la NTC-uri (verificând sondele și cablajul cu multimetrul), defecțiunea electronicii care procesează aceste semnale indică această placă principală. Verificați: NTC-uri și conexiuni corecte, dar codul persistă după reset = placă defectă. |
| F.65 | Eroare de temperatură a electronicii: placa electronică se supraîncălzește. | Senzorul de temperatură al electronicii însăși detectează exces de căldură pe placă; dacă se exclude o sursă externă de căldură sau lipsa de ventilație, originea este un defect al plăcii. Verificați: mediu/ventilație normale, dar codul se repetă = placă defectă. |
| F.61 | Eroare în reglarea/activarea vanei de gaz: electronica nu reușește să controleze vana de gaz. | Placa electronica este cea care pilotează vana de gaz; fiind excluse cablajul la masă, scurtcircuitul și vana în sine cu multimetru, cauza documentată rămasă este placa. Verificați: cablajul și bobinele vanei sunt corecte, dar codul persistă = placă defectuoasă (placa este una dintre cauze, nu singura). |
| F.62 | Eroare de vană de gaz din cauza întârzierii la oprire: se detectează o deconectare întârziată a vanei de gaz. | Placa electronica gestionează închiderea/temporizarea vanei și semnalul electrozilor; excluzând vana și electrozul de detectare, defectul electronicii de control indică această placă. Verificați: vana și electrozul corecte, dar codul se repetă = placă (cauză concurentă cu vana/electrozul). |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Vaillant 0020034604
- Referință de catalog
- 0020034604
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 5 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 1–2 zile lucrătoare
- Retur
- 14 zile
Date citite pe piesă și în documentația producătorului
Ceea ce nu am putut verifica nu aparește aici.
- Tensiune alimentare transformator
- 230V 50-60Hz
- Tensiune secundară transformator
- 21V
- Siguranță
- T1,25A
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Vaillant VMW 242/2-3 R2 (PDF)Document © Vaillant, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 0020034604
Această placă Ref. 0020034604 este compatibilă cu Vaillant Aquaplus VUI 362-7?
Ce siguranță are această placă în Vaillant VUW 282/2-5?
Când trebuie să schimb această placă într-o Vaillant VMW 242-5?
