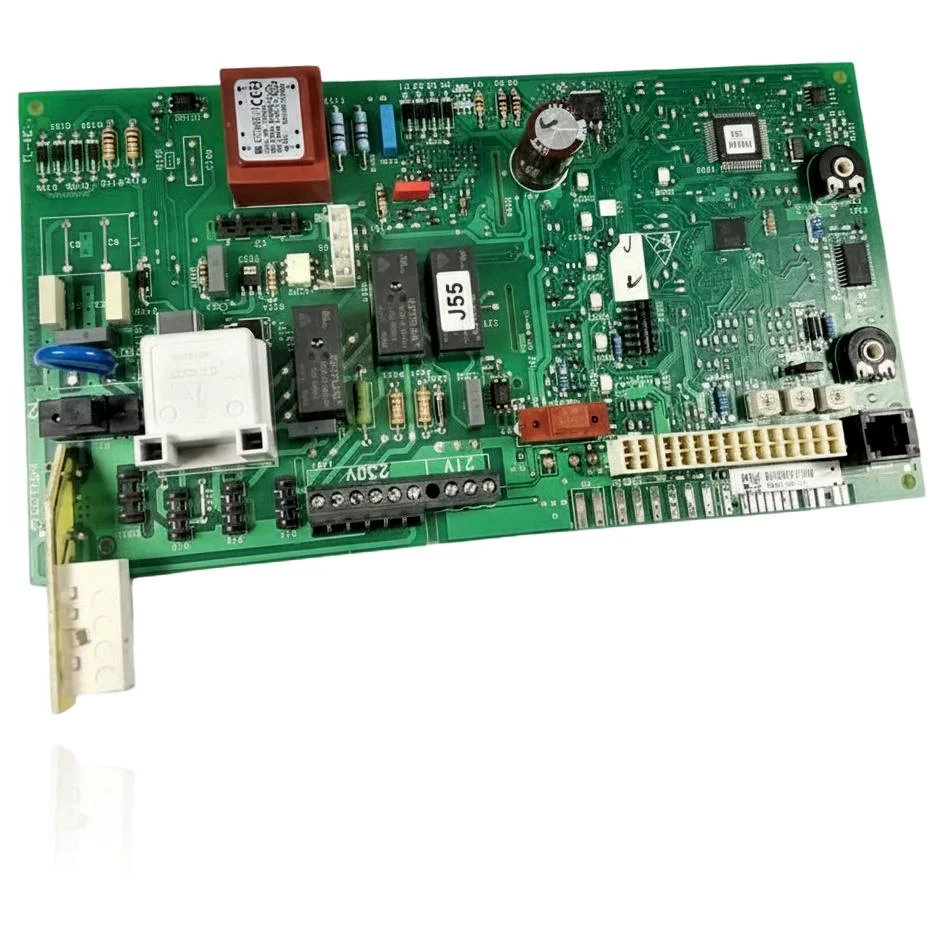

placă electronică control Vaillant VMI ES 32 362 7 R3 Ref. 0020034604
Placa electronică de control Vaillant VMI ES 32 362 7 R3 Ref. 0020034604 se utilizează în centralele termice Vaillant din gama VMI, printre altele. Această placă electronică de control reglează aprinderea, modularea arzătorului, pompa și siguranțele centralei. Când apare o defecțiune, poți observa că centrala nu pornește, se blochează sau se comportă haotic. Este compatibilă cu modele precum VMI 280-7 și VMI 282-7, precum și cu mai multe modele din gamel VMW și VM. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea atunci când apar erori precum F.63, F.64 sau F.65.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 0020034604
- Garanție
- 1 an
Fișă tehnică: Centrale termice Vaillant compatibile cu codul 0020034604
Placa electronica cu codul 0020034604. 14 compatibilitati contrastate: VMW 240/2-3 si VMW 240/2-3 R1.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 240/2-3 R1 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242/2-3 R1 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242/2-3 R2 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 280/2-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 282/2-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VM 240/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 242/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 280/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 282/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 202/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VMI 280-7 | VMI (compactă de interior) | Contrastată |
| Vaillant VMI 282-7 | VMI (compactă de interior) | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020034604 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020034604. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 0020034604
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde la apăsarea întrerupătorului.
Cauza: Placa operativă împiedică trimiterea comenzilor de aprindere către componente.
Verifică dacă diferențialul locuinței nu a sărit înainte de a verifica placa.
- 02
Se simte miros de ars la centrală termică si apoi inceteaza sa functioneze.
Cauza: Un releu sau un component defectuos de pe placa poate supraîncălzi și poate înceta să funcționeze.
Cu centrala termică oprită și deconectată, verifică placa în căutarea de semne întunecate sau de topire.
- 03
Apa caldă iese călduță sau neregulată, deși gazul și apa ajung bine.
Cauza: Placa reglează modularea flăcării; dacă eșuează, puterea livrată variază fără control.
Verifică dacă debitul de apă și presiunea instalației sunt corecte.
- 04
Centrala termică face un clic când încerci să o aprinzi, dar nu pornește.
Cauza: Acest clic este de obicei releul plăcii încercând să comute fără succes.
Ascultă dacă clicul se repetă de mai multe ori la rând, acest lucru ajută la descrierea defectului tehnicianului.
- 05
Se pierde programarea sau ora de fiecare dată când există o întrerupere de curent.
Cauza: Placa păstrează aceste date în memoria sa internă; dacă backup-ul eșuează, acestea se șterg cu fiecare întrerupere.
Verifică dacă problema apare întotdeauna în cazul întreruperilor de alimentare înainte de a considera placa ca fiind defectă.
Coduri de eroare Vaillant care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.63 | Eroare EEPROM: defecțiune a memoriei de configurare a electronicii centralei termice. | EEPROM-ul se află fizic pe această placă electronică principală; dacă memoria se corupe sau eșuează, cauza este placa însăși. Verifică: după resetare, codul persistă și, cu conexiuni și senzori corecți, defectul se reproduce; confirmă înlocuirea plăcii. |
| F.64 | Eroare de electronică / NTC: defecțiune a electronicii sau scurtcircuit la sondele NTC de tur/retur. | Când se exclude scurtcircuitul la NTC-uri (verificând sondele și cablajul cu multimetrul), defecțiunea electronicii care procesează aceste semnale indică această placă principală. Verificați: NTC-uri și conexiuni corecte, dar codul persistă după reset = placă defectă. |
| F.65 | Eroare de temperatură a electronicii: placa electronică se supraîncălzește. | Senzorul de temperatură al electronicii însăși detectează exces de căldură pe placă; dacă se exclude o sursă externă de căldură sau lipsa de ventilație, originea este un defect al plăcii. Verificați: mediu/ventilație normale, dar codul se repetă = placă defectă. |
| F.61 | Eroare în reglarea/activarea vanei de gaz: electronica nu reușește să controleze vana de gaz. | Placa electronica este cea care pilotează vana de gaz; fiind excluse cablajul la masă, scurtcircuitul și vana în sine cu multimetru, cauza documentată rămasă este placa. Verificați: cablajul și bobinele vanei sunt corecte, dar codul persistă = placă defectuoasă (placa este una dintre cauze, nu singura). |
| F.62 | Eroare de vană de gaz din cauza întârzierii la oprire: se detectează o deconectare întârziată a vanei de gaz. | Placa electronica gestionează închiderea/temporizarea vanei și semnalul electrozilor; excluzând vana și electrozul de detectare, defectul electronicii de control indică această placă. Verificați: vana și electrozul corecte, dar codul se repetă = placă (cauză concurentă cu vana/electrozul). |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Vaillant 0020034604
- Referință de catalog
- 0020034604
- SKU intern Uniclima
- PEVMI362R3
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 4 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Regleta de conectare (zona centrală, serigrafiată)
- 230V și 21V
- Marcaj de poziție/lot pe releu (autocolant)
- J55
- Regleta '230V'/'21V' și eticheta 'J55' sunt mărci de fabricație ale plăcii proprii (tensiunea de conectare și poziția/lotul), nu un cod de fabricant sau de referință pentru piesa de schimb.
- Compatibilitatea cu modelele indicate este informația confirmată în această fișă; 'J55' nu este suficient pentru a confirma că este codul exact de care ai nevoie.
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Vaillant VMW 242/2-3 R2 (PDF) Document © Vaillant, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 0020034604
Ce înseamnă marca 'J55' care apare pe această placă?
Această placă este compatibilă cu centrale termice din gama VMW?
Câte modele sunt compatibile cu această placă?
Ce coduri de eroare sunt documentate pentru această placă?
Această placă este adecvată pentru gama VM?
Care este codul acestei plăci?
