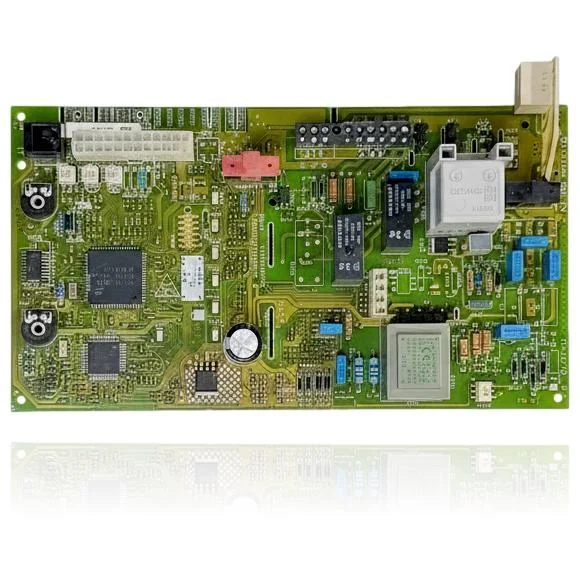

Placa electronica de control Vaillant VMW 24/280-5 R3 - Ref. 0020034604
Placa Electronică de Control Vaillant VMW 24/280-5 - Ref. 0020034604 este creierul centralei termice, gestionând aprinderea, modularea arzătorului, pompa și siguranțele. Când apare o defecțiune, centrala termică poate să nu pornească, să se blocheze sau să prezinte un funcționare eratică, putând afișa erori precum F.61, F.62, F.63, F.64 sau F.65. Această placă este compatibilă cu modele din gamel VMW, VM și VMI, cum ar fi VMW 240/2-3, VM 280/2-5 și VMI 280-7, printre altele. Un tehnician trebuie să confirme prin diagnostic dacă este necesară înlocuirea atunci când prezintă simptome de funcționare defectuoasă sau la primirea codurilor de eroare corespunzătoare.
- Tip piesă
- Plăci electronice
- Stare
- Recondiționat
- Referință de catalog
- 0020034604
- Garanție
- 1 an
Fișă tehnică: Centrale termice Vaillant compatibile cu codul 0020034604
Placa electronica cu codul 0020034604. 14 compatibilitati contrastate: VMW 240/2-3 si VMW 240/2-3 R1.
Compatibilitate confirmată
| Model de centrală termică | Familie | Verificare |
|---|---|---|
| Vaillant VMW 240/2-3 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 240/2-3 R1 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242/2-3 R1 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242/2-3 R2 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 242-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 280/2-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VMW 282/2-5 | VMW (mixtă turboTEC/turboMAX, murală mixtă) | Contrastată |
| Vaillant VM 240/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 242/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 280/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 282/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VM 202/2-5 | VM (doar încălzire) | Contrastată |
| Vaillant VMI 280-7 | VMI (compactă de interior) | Contrastată |
| Vaillant VMI 282-7 | VMI (compactă de interior) | Contrastată |
Nu vezi modelul tău sau ai întrebări? Codul serigrafiat este cel care contează. Cum să verifici asta · Trimite-ne o fotografie pe WhatsApp.
Cum să verifici dacă codul 0020034604 este piesa centralei tale termice
Referința piesei, modelul și revizia echipamentului trebuie verificate cu documentația producătorului.
- Găsiți referința inscripționată pe piesa montată și comparați-o cu referința de catalog 0020034604. Dacă nu este vizibilă, nu identificați piesa doar după formă.
- Verificați modelul complet al centralei termice pe plăcuța tehnică și căutați-l în modelele asociate din această pagină.
- Comparați conexiunile și corpul cu piesa originală înainte de montaj.
- Dacă aveți dubii, trimiteți-ne o fotografie a marcajului prin WhatsApp înainte de a plasa comanda.
Simptome care necesită diagnosticare în placa electronică 0020034604
Placa electronica guvernează aprinderea, modularea și siguranțele centralei termice. Acestea sunt simptomele tipice și ce trebuie făcut:
Simptome și defecțiuni frecvente
- 01
Centrala termica nu se aprinde și nu există nicio reacție la apăsarea oricărui buton de pe panou.
Cauza: Dacă placa nu primește sau nu distribuie alimentarea electrică, niciun comutator sau buton nu are efect.
Verifică dacă centrala termică are curent electric și că diferențialul instalației nu a sărit înainte de a înlocui placa.
- 02
Încălzește apa caldă menajeră, dar nu pornește incalzirea, sau invers.
Cauza: Placa gestionează separat ambele circuite; o defecțiune în electronica sa poate face inutilizabil unul dintre cele două moduri fără a afecta celălalt.
Confirmă în panoul propriu că modul care dă greș este într-adevăr selectat și că termostatul acelui circuit solicită temperatură.
- 03
Flacăra se aprinde, dar se stinge imediat, ca și cum ceva ar opri-o.
Cauza: Placa interpretează semnalul electrozilor de detectare a flăcării; dacă circuitul său de citire eșuează, oprește gazul chiar dacă flacăra este corectă.
Verifică dacă electrodul de detectare este curat și bine conectat înainte de a-l considera responsabil pe placa electronică.
- 04
Afisajul rămâne înghețat sau afișează simboluri fără sens.
Cauza: O defect al microprocesorului sau al memoriei plăcii poate corupe ceea ce este afișat pe ecran.
Oprește și pornește centrala termică de la întrerupătorul general și așteaptă un minut; dacă problema persistă, este mai probabil să fie placa.
Coduri de eroare Vaillant care necesită diagnosticare
| Cod | Defecțiune | Verificări tehnice |
|---|---|---|
| F.63 | Eroare EEPROM: defecțiune a memoriei de configurare a electronicii centralei termice. | EEPROM-ul se află fizic pe această placă electronică principală; dacă memoria se corupe sau eșuează, cauza este placa însăși. Verifică: după resetare, codul persistă și, cu conexiuni și senzori corecți, defectul se reproduce; confirmă înlocuirea plăcii. |
| F.64 | Eroare de electronică / NTC: defecțiune a electronicii sau scurtcircuit la sondele NTC de tur/retur. | Când se exclude scurtcircuitul la NTC-uri (verificând sondele și cablajul cu multimetrul), defecțiunea electronicii care procesează aceste semnale indică această placă principală. Verificați: NTC-uri și conexiuni corecte, dar codul persistă după reset = placă defectă. |
| F.65 | Eroare de temperatură a electronicii: placa electronică se supraîncălzește. | Senzorul de temperatură al electronicii însăși detectează exces de căldură pe placă; dacă se exclude o sursă externă de căldură sau lipsa de ventilație, originea este un defect al plăcii. Verificați: mediu/ventilație normale, dar codul se repetă = placă defectă. |
| F.61 | Eroare în reglarea/activarea vanei de gaz: electronica nu reușește să controleze vana de gaz. | Placa electronica este cea care pilotează vana de gaz; fiind excluse cablajul la masă, scurtcircuitul și vana în sine cu multimetru, cauza documentată rămasă este placa. Verificați: cablajul și bobinele vanei sunt corecte, dar codul persistă = placă defectuoasă (placa este una dintre cauze, nu singura). |
| F.62 | Eroare de vană de gaz din cauza întârzierii la oprire: se detectează o deconectare întârziată a vanei de gaz. | Placa electronica gestionează închiderea/temporizarea vanei și semnalul electrozilor; excluzând vana și electrozul de detectare, defectul electronicii de control indică această placă. Verificați: vana și electrozul corecte, dar codul se repetă = placă (cauză concurentă cu vana/electrozul). |
Aceste simptome pot avea mai mult de o cauză. Dacă centrala ta termică afișează un cod de eroare, trimite-ne-l pe WhatsApp împreună cu o fotografie a serigrafiei și îți spunem dacă piesa este aceasta.
Fișă tehnică: placa electronica Vaillant 0020034604
- Referință de catalog
- 0020034604
- SKU intern Uniclima
- PLC-VLL26X
- Marcă
- Vaillant
- Tip piesă
- Plăci electronice
- Unități în stoc
- 6 buc.
- Stare
- Recondiționat
- Garanție
- 1 an
- Livrare
- 5–6 zile lucrătoare (România)
- Retur
- 14 zile
Datele piesei și documentația disponibilă
Contrasta codurile de etichetă, PCB și revizuirea cu piesa instalată; acestea nu sunt neapărat coduri echivalente.
- Referință
- 0020034604
Manuale și documentație tehnică
Documentația oficială a centralei termice, utilă pentru localizarea piesei și compararea codurilor de eroare.
- Manual Vaillant VMW 242/2-3 R2 (PDF) Document © Vaillant, furnizat ca referință tehnică.
Întrebări frecvente: placa electronica 0020034604
Această placă 0020034604 este compatibilă cu o Vaillant TURBOmax PRO 24 E?
Placa 0020034604 este compatibilă doar cu VMW 24/280-5?
