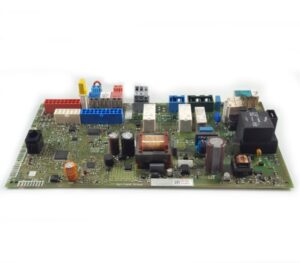

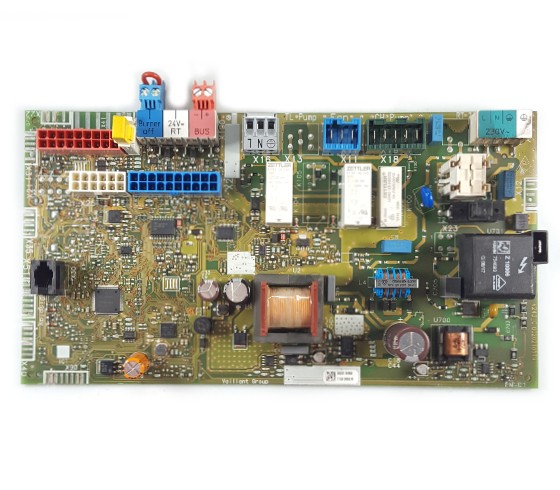

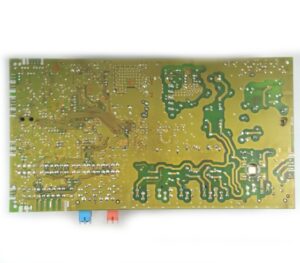

Elektronische Platine Vaillant Ecotec Plus VMW 346 5 5 Ref. 0020135165
In den Vaillant Heizkesseln der Reihe ecoTEC Plus fungiert die Elektronikplatine Vaillant Ecotec Plus VMW 346 5 5 Ref. 0020135165 als das Gehirn des Systems, das die Zündung, die Modulation des Brenners und die Pumpe steuert. Wenn dieses Bauteil ausfällt, kann der Heizkessel möglicherweise nicht starten, sich blockieren oder ein unberechenbares Verhalten zeigen. Die Benutzer können Probleme wie die Fehlercodes F.61, F.62, F.63, F.64 oder F.67 bemerken. Sie ist kompatibel mit Modellen wie dem VM 246/5-5, VM 306/5-5 und VMW 346/5-5, unter anderem. Es wird empfohlen, sie zu ersetzen, wenn eines dieser Symptome oder Fehler festgestellt wird.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Vaillant compatibles mit la referencia 0020135165
Elektronische Platine mit der Referenz 0020135165. 11 nachgewiesene Kompatibilitäten: VM 246/5-5 und VM 306/5-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VM 246/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VM 306/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VM 386/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 246/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 306/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 346/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 236/5-3 | ecoTEC pro | Kontrastiert |
| Vaillant VMW 286/5-3 | ecoTEC pro | Kontrastiert |
| Vaillant VMW 236/5-5F | ecoTEC pro | Kontrastiert |
| Vaillant VMI 306/5-5 R4 | ecoBLOCK plus / VMI | Kontrastiert |
| Vaillant VMI 346/5-5 R4 | ecoBLOCK plus / VMI | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020135165 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020135165 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020135165 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Heizkessel schaltet sich ein und nach wenigen Sekunden wieder aus.
Ursache: Ein Relais auf der Platine hält den Kontakt nicht lange genug geschlossen.
Höre, ob beim Einschalten ein wiederholtes Klicken des Relais zu hören ist, bevor du die Platine austauschst.
- 02
Es gibt keine Reaktion, wenn man Heizung oder Warmwasser anfordert.
Ursache: Die Platine gibt keinen Einschaltbefehl an den Brenner.
Überprüfen Sie, ob die Anforderung vom Thermostat oder der Sonde korrekt ankommt, bevor Sie die Platine als defekt betrachten.
- 03
Auf dem Display wird ein fester Fehlercode angezeigt, der sich nicht zurücksetzen lässt.
Ursache: Die Elektronik hat einen anhaltenden Fehler erkannt und hält die Sperre aktiv.
Versuchen Sie einen vollständigen Reset, indem Sie den Strom für ein paar Minuten unterbrechen, und bestätigen Sie, ob der Code erneut auftritt, bevor Sie die Platine austauschen.
- 04
Die Pumpe bleibt die ganze Zeit eingeschaltet oder hört nie auf.
Ursache: Das Ausgangsrelais der Pumpe ist hängen geblieben oder wird von der Platine falsch gesteuert.
Überprüfen Sie, ob die Pumpe weiterhin läuft, wenn der Kessel vollständig ausgeschaltet ist und keine Anforderung besteht, bevor Sie die Platine austauschen.
Fehlercodes von Vaillant, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.63 | EEPROM-Fehler: Speicherfehler der Heizkesselelektronik. | Es ist der Code, der dieser Platine direkt zugeordnet wird: Das offizielle Handbuch und die autorisierten Servicezentren definieren ihn als 'Fehler in der Elektronik' (EEPROM-Speicher der PCB ist beschädigt/defekt). Er wird bestätigt, weil er nach dem Zurücksetzen bestehen bleibt und verschwindet, wenn die Platine ersetzt wird. |
| F.64 | Elektronik-/Fühlerstörung: Kurzschluss im Vorlauf- oder Rücklauf-NTC oder Defekt der Elektronik selbst. | Die Platine löst diesen Fehler aus, wenn ihr NTC-Leseschaltkreis ausfällt; die Prüfung erfolgt durch Messen der Vorlauf-/Rücklauf-NTC (liefern sie korrekte Werte und der Fehler bleibt bestehen, ist die Elektronik/Leiterplatte die Ursache). |
| F.61 | Störung in der Ansteuerung des Gasventils (die Gasarmatur kann nicht aktiviert werden). | Die defekte Leiterplatte ist eine der dokumentierten Ursachen (neben Kabelbaum mit Masseschluss/Kurzschluss und Gasventil). Die Prüfung erfolgt, indem zuvor Kabelbaum und Gasventil ausgeschlossen werden; sind diese in Ordnung, ist die Leiterplatte die Ursache. |
| F.62 | Störung durch verzögerte Abschaltung des Gasventils. | Die defekte Leiterplatte ist eine dokumentierte Ursache (neben undichtem Gasventil und verzögertem Flammensignal). Die Prüfung erfolgt durch Ausschluss von Gasventil und Zündelektrode; bleibt der Fehler bestehen, ist die Leiterplatte die Ursache. |
| F.67 | Eingangssignal des Flammendetektors unplausibel / außerhalb der Grenzwerte: Fehler in der Elektronik. | Das Handbuch und die autorisierten Servicezentren geben 'defekte Elektronik' als Ursache an; die Platine interpretiert das Flammensignal falsch. Dies wird überprüft, indem der Ionisationselektrode und die Verkabelung ausgeschlossen werden; wenn das Flammensignal korrekt ist und der Fehler weiterhin besteht, liegt die Ursache an der Leiterplatte (PCB). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Ficha de la Leiterplatte Vaillant 0020135165
- Katalogreferenz
- 0020135165
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Auf der Platine montierter Relaiscode
- GS130A0911
Dudas frecuentes sobre la Leiterplatte 0020135165
Für welche Modelle ist die Elektronikplatine Vaillant Ecotec Plus VMW 346 5 5 Ref. 0020135165 kompatibel?
Welche Fehlercodes sind mit dieser Platine kompatibel?
Ist die Elektronikplatine Vaillant Ecotec Plus VMW 346 5 5 Ref. 0020135165 die gleiche wie der Code GS130A0911?
Passt diese Platine für die Vaillant VMW 236/5-3?
Was ist die Referenz dieser Elektronikplatine?
