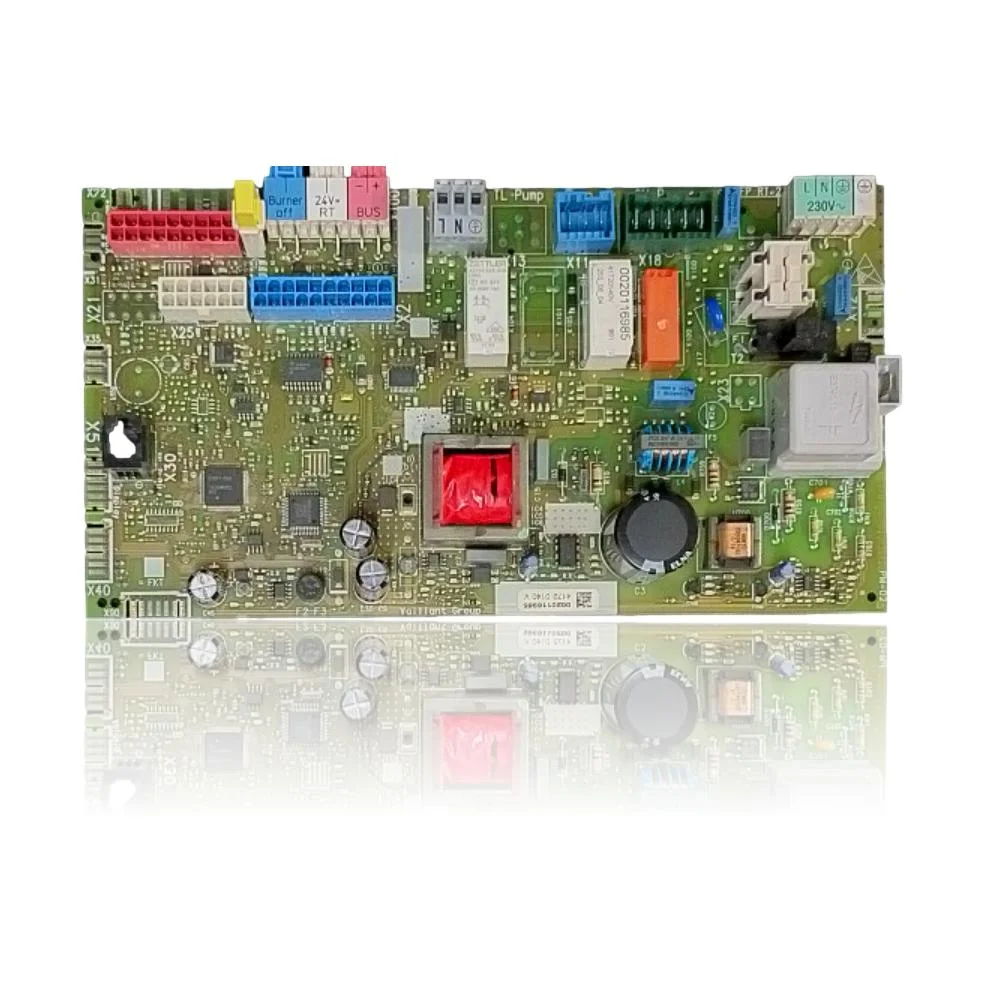

Elektronikplatine Vaillant Ecotec Plus VMW ES 306/5-5 Ref. 0020116985
Die Steuerplatine regelt die Zündung, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Dieses Bauteil von Vaillant mit der Referenz 0020116985 ist entscheidend für den Betrieb von Modellen wie dem ecoTEC Plus VMW 306/5-5, unter anderem. Wenn sie ausfällt, wirst du feststellen, dass der Heizkessel nicht startet, sich blockiert oder ein unberechenbares Verhalten zeigt. Sie ist kompatibel mit mehreren Heizkesseln der Serien ecoTEC plus und ecoTEC pro. Ein Techniker muss durch eine Diagnose bestätigen, ob sie ersetzt werden muss, wenn Fehler wie F.61, F.62, F.63, F.64 oder F.67 auftreten.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020135165
- Garantie
- 1 Jahr
Vaillant kompatibel mit der Referenz 0020135165

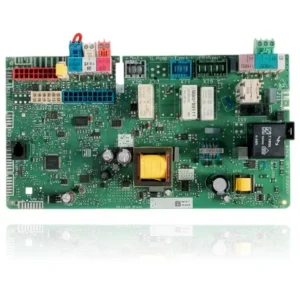

Elektronische Platine mit der Referenz 0020135165. 11 nachgewiesene Kompatibilitäten: VM 246/5-5 und VM 306/5-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VM 246/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VM 306/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VM 386/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 246/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 306/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 346/5-5 | ecoTEC plus | Kontrastiert |
| Vaillant VMW 236/5-3 | ecoTEC pro | Kontrastiert |
| Vaillant VMW 286/5-3 | ecoTEC pro | Kontrastiert |
| Vaillant VMW 236/5-5F | ecoTEC pro | Kontrastiert |
| Vaillant VMI 306/5-5 R4 | ecoBLOCK plus / VMI | Kontrastiert |
| Vaillant VMI 346/5-5 R4 | ecoBLOCK plus / VMI | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020135165 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020135165 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020135165 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Bildschirm ist ausgeschaltet und der Heizkessel reagiert auf keinen Knopf.
Ursache: Die Platine erhält keinen Strom, weshalb kein Bauteil des Heizkessels starten kann.
Überprüfen Sie die Sicherung der Platine und die Eingangsspannung, bevor Sie sie ersetzen.
- 02
Ein Fehlercode erscheint auf dem Bildschirm und verschwindet nicht, auch wenn Sie den Kessel neu starten.
Ursache: Die Steuerungselektronik bleibt im Sperrmodus, da sie erkennt, dass das Problem weiterhin besteht.
Versuche, das Gerät ein paar Mal über das Panel neu zu starten, und notiere, ob der Code sich ändert oder wiederholt.
- 03
Die Fernbedienung oder das modulierende Thermostat stellt die Kommunikation mit dem Heizkessel ein.
Ursache: Das Kommunikationsmodul auf der Platine verwaltet das Bussignal nicht mehr.
Überprüfen Sie, ob das Buskabel (eBus) nicht locker oder verkehrt angeschlossen ist, bevor Sie die Platine wechseln.
- 04
Jedes Mal, wenn es einen Stromausfall gibt, verliert der Heizkessel die gespeicherte Konfiguration.
Ursache: Der Speicher der Platine behält die Parameter nicht, wenn die interne Sicherung ausfällt.
Überprüfen Sie, ob das Problem immer bei Stromausfällen auftritt oder auch ohne diese.
- 05
Es riecht verbrannt oder es sind dunkle Stellen auf der Platine zu sehen.
Ursache: Ein Kurzschluss könnte Leiterbahnen oder Komponenten der Elektronik beschädigt haben.
Überprüfen Sie beide Seiten der Platte visuell, bevor Sie sie entsorgen.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler: Speicherfehler der Heizkesselelektronik. | Es ist der Code, der dieser Platine direkt zugeordnet wird: Das offizielle Handbuch und die autorisierten Servicezentren definieren ihn als 'Fehler in der Elektronik' (EEPROM-Speicher der PCB ist beschädigt/defekt). Er wird bestätigt, weil er nach dem Zurücksetzen bestehen bleibt und verschwindet, wenn die Platine ersetzt wird. |
| F.64 | Elektronik-/Fühlerstörung: Kurzschluss im Vorlauf- oder Rücklauf-NTC oder Defekt der Elektronik selbst. | Die Platine löst diesen Fehler aus, wenn ihr NTC-Leseschaltkreis ausfällt; die Prüfung erfolgt durch Messen der Vorlauf-/Rücklauf-NTC (liefern sie korrekte Werte und der Fehler bleibt bestehen, ist die Elektronik/Leiterplatte die Ursache). |
| F.61 | Störung in der Ansteuerung des Gasventils (die Gasarmatur kann nicht aktiviert werden). | Die defekte Leiterplatte ist eine der dokumentierten Ursachen (neben Kabelbaum mit Masseschluss/Kurzschluss und Gasventil). Die Prüfung erfolgt, indem zuvor Kabelbaum und Gasventil ausgeschlossen werden; sind diese in Ordnung, ist die Leiterplatte die Ursache. |
| F.62 | Störung durch verzögerte Abschaltung des Gasventils. | Die defekte Leiterplatte ist eine dokumentierte Ursache (neben undichtem Gasventil und verzögertem Flammensignal). Die Prüfung erfolgt durch Ausschluss von Gasventil und Zündelektrode; bleibt der Fehler bestehen, ist die Leiterplatte die Ursache. |
| F.67 | Eingangssignal des Flammendetektors unplausibel / außerhalb der Grenzwerte: Fehler in der Elektronik. | Das Handbuch und die autorisierten Servicezentren geben 'defekte Elektronik' als Ursache an; die Platine interpretiert das Flammensignal falsch. Dies wird überprüft, indem der Ionisationselektrode und die Verkabelung ausgeschlossen werden; wenn das Flammensignal korrekt ist und der Fehler weiterhin besteht, liegt die Ursache an der Leiterplatte (PCB). |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020135165
- Katalogreferenz
- 0020135165
- SKU intern Uniclima
- PECVMW306
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 0 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Auf dem physischen Etikett aufgedruckter Code
- 0020116985
- Auf der Platte aufgedruckte Marke
- Vaillant Group
Häufige Fragen: die elektronische Platine 0020135165
Warum steht auf dem Etikett meiner Vaillant-Platte 0020116985 und im Datenblatt 0020135165?
Ist es eine Originalplatte von Vaillant für die Ecotec Plus VMW ES 306/5-5?
Gilt diese Platine für eine Vaillant VM 246/5-5?
Was ist der Unterschied zwischen dieser Platine und der anderer Vaillant Ecotec Plus?
Wie viele Modelle sind mit der Elektronikplatine Vaillant Ecotec Plus VMW ES 306/5-5 kompatibel?
Welche Fehlercodes sind für diese Platine dokumentiert?
Vaillant ecoTEC plus
