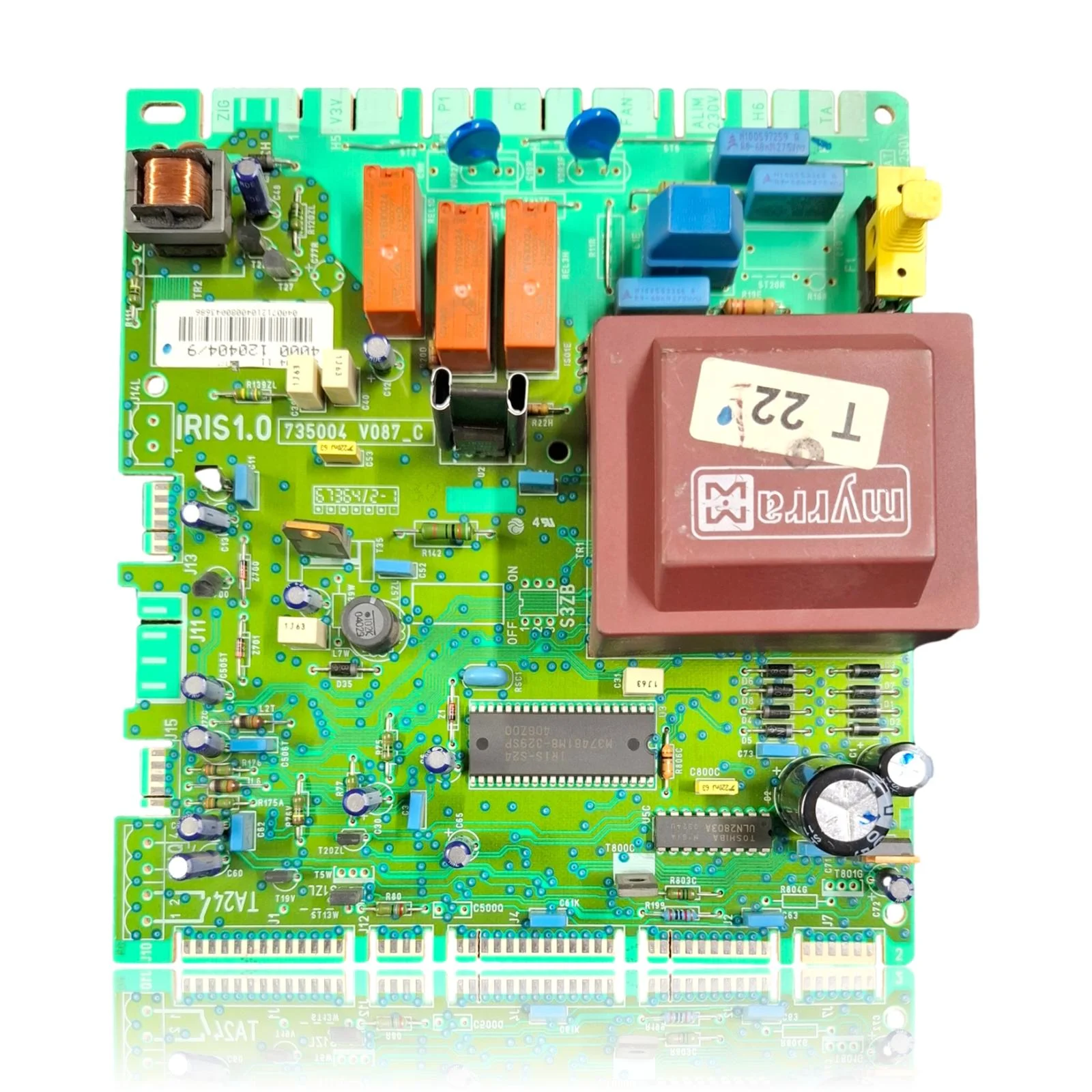

Elektronikplatine Saunier Duval Themafast NOx F30 - Ref. 0020184123 (735004 V087_C)

Mit der Referenz 0020184123 kompatible Saunier Duval Heizkessel

Elektronische Platine mit der Referenz 0020184123. Sechs nachgewiesene Kompatibilitäten: F 25 B und F 25 B/2.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 0020184123 das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020184123 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die die Elektronikplatine 0020184123 behebt.

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt beim Drücken des Schalters keinerlei Lebenszeichen: weder Bildschirm noch Startgeräusch.

  Ursache: Der Transformator dieser Platine versorgt den Steuerteil; wenn er ausfällt, gibt es keine Spannung, um irgendetwas zu starten.

  Überprüfen Sie, ob Strom aus dem Netz zur Heizung gelangt und ob keine Sicherung auf der Platine durchgebrannt ist, bevor Sie diese ersetzen.

• 02

  Der Bildschirm leuchtet und scheint normal zu sein, aber weder die Pumpe noch der Ventilator noch das Gasventil starten.

  Ursache: Der Treiber, der diese Ausgänge steuert, kann ausfallen, sodass die Logik der Platine aktiv bleibt, aber kein Befehl an die Aktuatoren gesendet wird.

  Mit einem Multimeter messen, ob Spannung an der Ausgang des Bauteils anliegt, das nicht startet, wenn der Heizkessel Wärme anfordert, bevor die Platine gewechselt wird.

• 03

  Auf dem Display erscheint ein Fehlercode, der sich wiederholt, obwohl die Heizung mehrmals zurückgesetzt wird.

  Ursache: Der Mikrocontroller der Platine überwacht die Sensoren des Geräts und blockiert den Betrieb, wenn er etwas außerhalb des Bereichs erkennt.

  Notiere den genauen Code und überprüfe den Sensor oder das zugehörige Bauteil, bevor du annimmst, dass die Platine defekt ist.

• 04

  Der Heizkessel schaltet sich intermittierend aus, insbesondere nachdem er eine Weile in Betrieb war und sich aufgeheizt hat.

  Ursache: Die während des Betriebs erzeugte Wärme kann Komponenten der Platine, die bereits am Limit sind, aus der Toleranz bringen und punktuelle Ausfälle verursachen.

  Überprüfen Sie, ob der Fehler häufiger auftritt, wenn der Heizkessel kalt und gerade eingeschaltet ist, oder nachdem er eine Weile in Betrieb war, um zu klären, ob es sich um die Platine handelt.

Fehlercodes von Saunier Duval, die dieses Teil behebt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Leiterplatte Saunier Duval 0020184123

Katalogreferenz

0020184123

Marke

Saunier Duval

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Platinencode (Siebdruck)

735004 V087_C

Sicherung (Aufkleber)

T 22

Steuerchip

IRIS-S2A / M74B1MB-D295P

Relais-Treiberchip

Toshiba ULN2803A

Hersteller des Transformators

Myrra

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Saunier Duval F 30 NL/LL (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
