Placa Electrónica Saunier Duval Themafast NOx F30 - Ref. 0020184123 (735004 V087_C)

Calderas Saunier Duval compatibles con la referencia 0020184123

Placa electrónica con referencia 0020184123. Seis compatibilidades contrastadas: F 25 B y F 25 B/2.

Compatibilidad contrastada

¿No ves tu modelo o tienes dudas? La referencia serigrafiada manda. Cómo comprobarlo · Envíanos una foto por WhatsApp

Cómo comprobar si la ref. 0020184123 es la pieza de tu caldera

Lo que decide no es el modelo de la caldera, sino la referencia serigrafiada en la pieza que ya tienes montada.

1. Localiza la referencia serigrafiada en el cuerpo de la placa electrónica que tienes montada y comprueba si coincide con la referencia de catálogo 0020184123; si no aparece, no la deduzcas por la forma.
2. Comprueba tu modelo de caldera en la placa de características y búscalo en la lista de compatibles de esta página.
3. Compara las conexiones y el cuerpo con la pieza original antes de montar.
4. Si tienes dudas, mándanos una foto de la serigrafía por WhatsApp y te lo confirmamos antes de que compres.

Síntomas y errores que soluciona la placa electrónica 0020184123

La placa electrónica gobierna el encendido, la modulación y las seguridades de la caldera. Estos son los síntomas típicos y qué hacer:

Síntomas y averías frecuentes

• 01

  La caldera no da ninguna señal de vida al pulsar el interruptor: ni pantalla ni ruido de arranque.

  Causa: El transformador de esta placa alimenta la parte de control; si falla, no hay tensión para que arranque nada.

  Mira que llega corriente de red a la caldera y que no hay un fusible fundido en la propia placa antes de sustituirla.

• 02

  La pantalla se enciende y parece normal, pero ni la bomba ni el ventilador ni la válvula de gas llegan a arrancar.

  Causa: El driver que controla esas salidas puede fallar, de forma que la lógica de la placa sigue activa pero no llega orden a los actuadores.

  Con un multímetro, mide si hay tensión en la salida del componente que no arranca cuando la caldera pide calor, antes de cambiar la placa.

• 03

  En el display aparece un código de error que se repite aunque se resetee la caldera varias veces.

  Causa: El microcontrolador de la placa vigila los sensores del equipo y bloquea el funcionamiento cuando detecta algo fuera de rango.

  Anota el código exacto y comprueba el sensor o componente asociado antes de asumir que la placa está averiada.

• 04

  La caldera se apaga de forma intermitente, sobre todo cuando lleva un rato funcionando y se ha calentado.

  Causa: El calor generado durante el funcionamiento puede sacar de tolerancia componentes de la placa que ya están al límite, provocando cortes puntuales.

  Mira si el fallo aparece más con la caldera fría recién encendida o después de un rato funcionando, para orientar si es la placa.

Códigos de error Saunier Duval que soluciona esta pieza

Estos síntomas pueden tener más de una causa. Si tu caldera muestra un código de error, mándanoslo por WhatsApp junto con una foto de la serigrafía y te decimos si la pieza es esta.

Ficha de la placa electrónica Saunier Duval 0020184123

Referencia de catálogo

0020184123

Marca

Saunier Duval

Tipo de pieza

Placas Electrónicas

Unidades en stock

1 uds

Estado

Reacondicionado

Garantía

1 año

Envío

1–2 días laborables (España peninsular)

Devolución

14 días

Datos leídos en la pieza y en la documentación del fabricante

Lo que no hemos podido contrastar no aparece aquí.

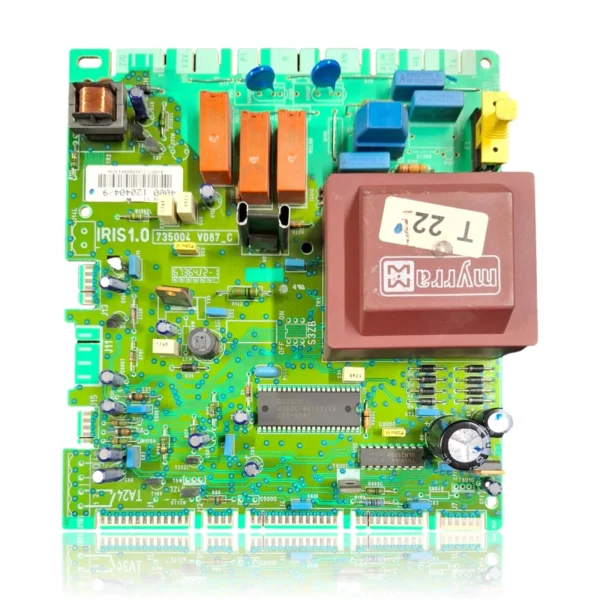

Código de placa (serigrafía)

735004 V087_C

Fusible (etiqueta adhesiva)

T 22

Chip de control

IRIS-S2A / M74B1MB-D295P

Chip driver de relés

Toshiba ULN2803A

Fabricante del transformador

Myrra

Manuales y documentación técnica

Documentación oficial de la caldera, útil para localizar la pieza y contrastar los códigos de error.

• Manual Saunier Duval F 30 NL/LL (PDF)Documento © Saunier Duval, facilitado como referencia técnica.
