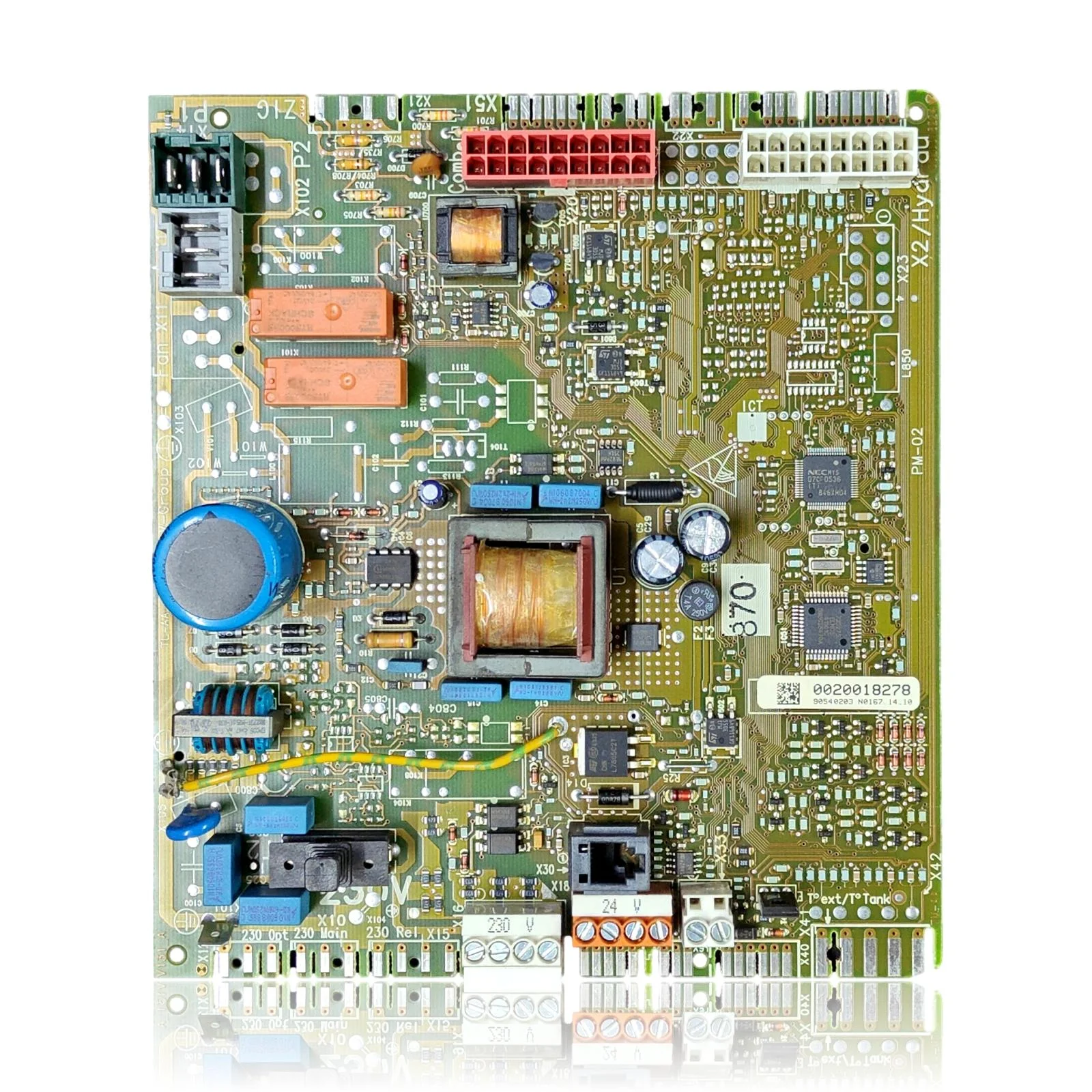

Hauptplatine Vaillant Group für Saunier Duval Themafast Condens F30 Ref. 0020018278
Hauptplatine hergestellt von der Vaillant Group, dem Eigentümer von Saunier Duval, für die Reihe Themafast Condens F30. Auf der Platine ist der Code 0020018278 aufgedruckt, der tatsächliche Herstellercode; die kommerzielle Verkaufsreferenz von Saunier Duval ist 0020204482. Sie arbeitet mit 230V am Hauptanschluss und 24V am Thermostatanschluss und ist mit einer T4A 250V Sicherung ausgestattet.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel kompatibel mit der Referenz 0020204482
Elektronische Platine mit der Referenz 0020204482. Vier bestätigte Kompatibilitäten: Duval Thema Condens AS 30-A und Duval Themafast Condens F25.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Thema Condens AS 30-A | Saunier Duval | Kontrastiert |
| Saunier Duval Duval Themafast Condens F25 | Saunier Duval | Kontrastiert |
| Saunier Duval Duval Themafast Condens F30 | Saunier Duval | Kontrastiert |
| Saunier Duval Duval Themafast Condens F30 E | Saunier Duval | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020204482 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020204482 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Elektronikplatine 0020204482 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel ist völlig tot, ohne eine einzige LED, die leuchtet.
Ursache: Die Sicherung (T4A 250V) der Platine ist durchgebrannt, wodurch die gesamte Stromversorgung unterbrochen wurde.
Messen Sie die Sicherung mit einem Multimeter auf Durchgang, bevor Sie die gesamte Platine wechseln; es ist ein Teil, das schnell überprüft werden kann.
- 02
Der Heizkessel zündet, aber das Thermostat sendet kein Signal und unterbricht nicht die Heizanforderung.
Ursache: Der 24V-Brenner des Thermostats ist ein unabhängiger Stromkreis vom 230V-Leistungsstromkreis und kann separat ausfallen.
Überprüfen Sie, ob das Thermostat Kontakt hat und ob die Verkabelung des 24V-Anschlusses nicht locker ist, bevor Sie die Platine wechseln.
- 03
Auf dem Bildschirm erscheint ein Fehlercode, der ohne ersichtlichen Grund kommt und geht.
Ursache: Interner Fehler der Platine, der sich in einem intermittierenden Code äußert.
Notiere den genauen Code und überprüfe, ob er immer gleich wiederholt wird, bevor du die Platine ausschließt.
- 04
Sie kaufen die Platine und die Referenz stimmt nicht genau mit der überein, die montiert war.
Ursache: In diesem Kessel ist der auf der Siebdruckgrafik eingravierte Code (0020018278) anders als die Handelsreferenz für den Verkauf (0020204482).
Überprüfen Sie den auf Ihrer aktuellen Platine gespeicherten Code, nicht nur die Handelsreferenz, bevor Sie ihn bestellen.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.63 | EEPROM-Fehler: Fehler im Speicher/in der Elektronik der Haupt-Steuerplatine. | Wird direkt von der Leiterplatte selbst verursacht (beschädigter EEPROM-Speicher oder defekte Elektronik). Prüfen: Reset der Versorgung; wenn der Fehler nach Ausschluss der Anschlüsse weiterhin besteht, ist die Platine die Ursache und erfordert in der Regel einen Austausch/eine Neucodierung. HINWEIS: Bei älteren Nicht-Condens-Baureihen hat dieser Code eine andere Bedeutung (Gasarmatur mit Verzögerung), daher ist die Zuordnung zur Platine nur für die Baureihe ThemaFast Condens sicher. |
| F.64 | Störung in der Elektronik / NTC: Störung der Elektronik der Platine (verbunden mit dem NTC-Fühlerkreis). | Die elektronische Platine erzeugt diesen Fehler, wenn ihre eigene Schaltung ausfällt. Überprüfen: zuerst Kurzschluss in NTC-Sensoren und Kabelbaum ausschließen; wenn die Sensoren in Ordnung sind, liegt die Ursache an der Platine. (Das '/NTC' bedeutet, auch den Sensor zu überprüfen, bevor die Platine bestätigt wird.) |
| F.65 | Temperaturfehler der Elektronik: die Elektronik der Platine ist überhitzt oder defekt. | Wird durch die Platine selbst verursacht, wenn sie eine übermäßige Temperatur ihrer Elektronik oder einen internen Fehler erkennt. Prüfen: externe Überhitzung/Belüftung ausschließen; ist die Umgebungstemperatur normal, liegt die Ursache in der Platine. |
| F.42 | Fehler des Codierwiderstands: Kurzschluss/Unterbrechung des Codierwiderstands der Leistungsklassen oder der Gasart (auf der Leiterplatte). | Sehr relevant beim Einbau DIESER Ersatzplatine: nach Montage/Austausch der Platine muss der Codierwiderstand geprüft werden; ein Kurzschluss/eine Unterbrechung darin (auf der Platine oder im Kabelbaum des Wärmetauschers) löst den F.42 aus. Die Durchgängigkeit des Widerstands und die korrekte Codierung nach dem Platinenwechsel prüfen. HINWEIS: Der Widerstand kann sich im Kabelbaum des Wärmetauschers befinden, nicht nur auf der Platine. |
| F.70 | Ungültiger Produktcode (DSN): der Heizkessel erkennt seine Produktkennung nach einem Elektronikwechsel nicht. | Charakteristisch beim Austausch der Platine (Display und/oder Platine gewechselt ohne Neucodierung) oder durch falschen/fehlenden Codierwiderstand der Leistungsklassen. Prüfen: das Produkt (DSN) nach dem Einbau dieser Ersatzplatine neu codieren und den Codierwiderstand prüfen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Saunier Duval 0020204482
- Katalogreferenz
- 0020204482
- Marke
- Saunier Duval
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 9 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Herstellungscode auf der Platine gedruckt
- 0020018278
- Produktionscode
- 90540203 N0167 14.10
- Versorgungsspannung
- 230V (Hauptbrenner) / 24V (Thermostatbrenner)
- Sicherung
- T4A 250V
- Verkaufsreferenz (Saunier Duval)
- 0020204482
- Hersteller
- Vaillant Group (Siebdruck 'V-Group' + 'PM-02' auf der Leiterplatte); Handelsmarke Saunier Duval / Hermann Saunier Duval
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Saunier Duval Duval Themafast Condens F30 E (PDF)Dokument © Saunier Duval, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 0020204482
Ist die Platine Ref. 0020018278 eine Originalplatine von Saunier Duval?
Gilt diese Platine für die Saunier Duval Thema Condens AS 30-A?
Welche Spannung hält die Klemmenleiste des Thermostats dieser Platine aus?
Welches Sicherungselement ist auf der Hauptplatine des Themafast Condens F30 montiert?
Wie viele Modelle sind mit der Hauptplatine PLSA126 kompatibel?
Welche Fehlercodes sind für diese Platine dokumentiert?
