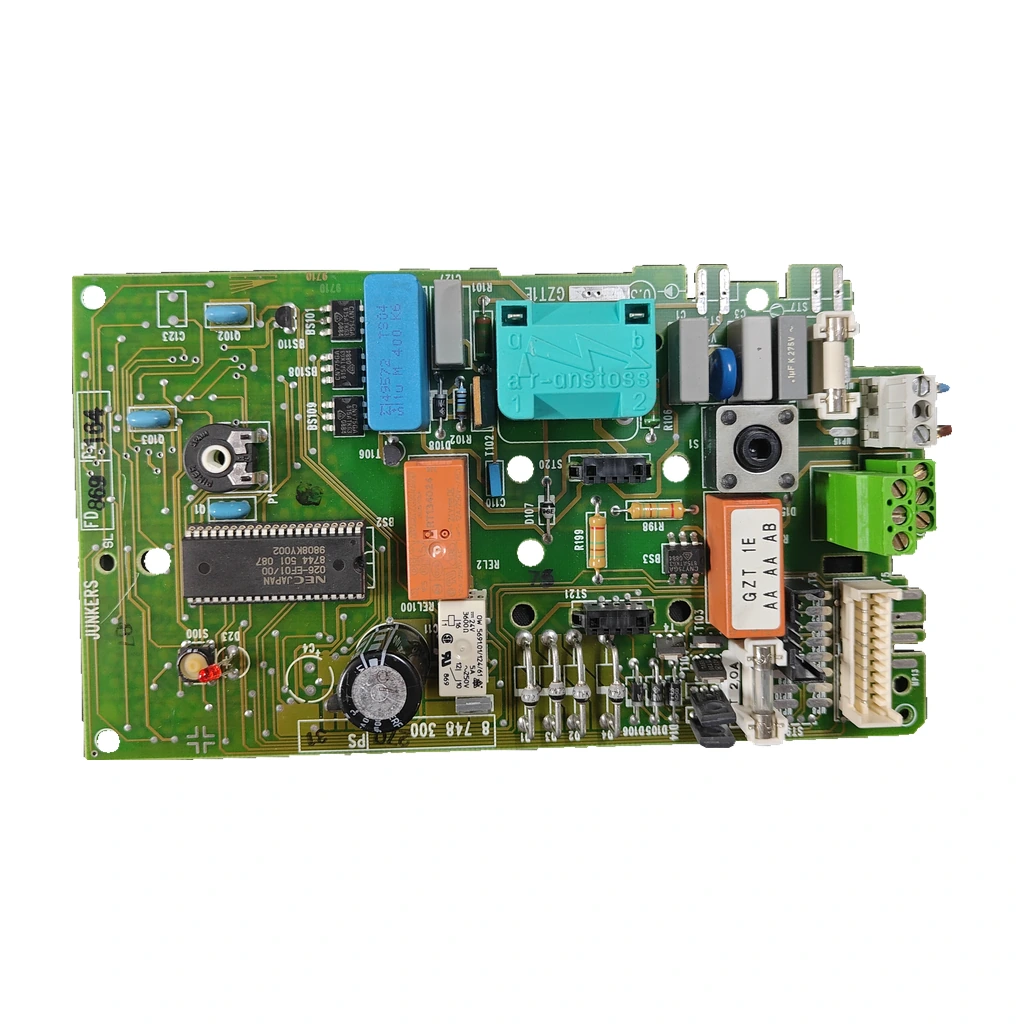

Platine Elektronik Junkers 8748300270 · Für ZW 20-1 AME 23

Anwendung der genauen Variante steht noch zur Bestätigung aus. Es handelt sich um die elektronische Steuer- und Regelkarte der Heizungsanlage.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC212
Garantie: 1 Jahr

inkl. MwSt. Lager · 10 Stk.

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 6 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers Novatherm ZW 20 AME	Junkers	Nicht bestätigt
Junkers Novatherm ZW 20 KE	Junkers	Nicht bestätigt
Junkers Novatherm ZS 20 AME	Junkers	Nicht bestätigt
Junkers Novatherm ZW 20-1 KE	Junkers	Nicht bestätigt
Junkers Novastar ZW 20-1 AME 31, ZW 20-2 AME und ZW 20-2 KE	Junkers	Nicht bestätigt
Junkers ZW 20-1 AME 23	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suche auf deinem Typenschild nach dem Code 8 748 300 270 (auch geschrieben 8748300270). Dieses Datenblatt gehört zu dieser Referenz.
Überprüfen Sie den zweiten markierten Code, 874 501 087, im integrierten Schaltkreis NEC JAPAN mit 026-EF01/00.
Wenn Ihre Platte die Nummer 8 748 300 371 trägt, ist dies der offizielle Ersatzteilcode für die ZW 20 AME und ZW 20 KE: senden Sie uns ein Foto über Kontakt, um es zu vergleichen.
Siehe das Modell auf dem Typenschild des Boilers: die ZW 20-1 AME 23 ist registriert.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Die Heizung schaltet sich aus oder blockiert mit dem Code EA.
Ursache: Keine Flamme erkannt: Gas fehlt, Zündelektrode verschmutzt oder schlechte Ionisation.
Pulsar Rücksetzen einmal. Wenn es sich wiederholt, soll ein Techniker das Gas, die Elektrode und ihr Kabel überprüfen.
02
Die rote LED blinkt einmal alle 2 Sekunden und der Brenner startet nicht.
Ursache: Feuchtigkeit auf der Elektronikplatine, Steuerelektrode auf Masse abgeleitet oder NTC-Sonde.
Lassen Sie es von einem Techniker überprüfen: Überprüfen Sie die Feuchtigkeit und den Zustand der Platte, bevor Sie sie wechseln.
03
Die rote LED blinkt einmal pro Sekunde: es gibt einen Funken, aber der Brenner zündet nicht und der Kessel blockiert.
Ursache: Schmutziger Ionisationselektrode oder schlechte Ionisation, schwacher Zündvorgang oder Gas fehlt.
Lassen Sie es von einem Techniker überprüfen: Der Elektroden und die Zündung werden vor dem Austausch der Platine geprüft.
04
Die rote LED blinkt zweimal pro Sekunde und der Kessel bleibt blockiert.
Ursache: Übertemperatur: Temperaturbegrenzer, Temperatursensor oder blockierte Pumpe.
Lassen Sie es von einem Techniker überprüfen: die Zirkulation, die Pumpe und den Temperatursensor kontrollieren.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
EA	Es gibt keinen Ionisationsstrom: der Kessel erkennt die Flamme nicht und schaltet sich aus oder blockiert.	Pulsar Rearm einmal. Wenn es sich wiederholt, sollte ein Techniker das Gas, die Zündelektrode und das Ionisationskabel überprüfen. Wenn alles in Ordnung ist, zielt auf die Platine.
F0	Interner Fehler der Elektronikplatine oder ihrer Verbindungen.	Überprüfen Sie, ob die Kontakte der Platine richtig sitzen. Wenn der Fehlercode weiterhin angezeigt wird, ist die Platine das verdächtige Bauteil: Lassen Sie sie von einem Techniker überprüfen.
FA	Erkennt weiterhin eine Flamme, nachdem das Gas geschlossen wurde.	Lass einen Techniker die Verkabelung des Gasventils und des Elektroden überprüfen. Wenn die Verkabelung in Ordnung ist, deutet es auf die Platine hin.
A7	Der NTC-Fühler für Warmwasser ist defekt.	Lassen Sie einen Techniker die Sonde und ihre Verbindung zur Platine überprüfen. Die Platine ist der Verdacht, wenn die Sonde in Ordnung ist.
E2	Der NTC-Fühler für die Heizungszufuhr ist defekt.	Lassen Sie einen Techniker die Heizsonde und ihr Kabel überprüfen. Die Platine ist der Verdacht, wenn die Sonde in Ordnung ist.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC212
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 10 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Inventar — Unterkomponente integrierter Schaltkreis: NEC JAPAN; 026-EF01/00; 8744 501 087; 9808KY002
Inventar — Sicherung: 2.0 A
Inventar — Unterkomponente Kondensator: 0,47 μF; 400 V
Inventar — Angegebene Anwendung im Inventar: ZW 20 1 AME 23
Datenblatt: Placa im Zerlegungsplan: 8 748 300 371 («Leiterplatte»), pos. 7 · Offizielle Liste ZS/ZW 20 AME und ZW 20 KE
Datenblatt: Fusibles des Bedienfelds: T 2 A (8 744 503 011) · T 2,5 A (1 904 521 342) · Offizielle Liste ZS/ZW 20 AME und ZW 20 KE
Identifikation — Markierter Code: 8 748 300 270
Identifikation — Markierter Code: 874 501 087
Datenblatt: Subkomponente integrierter Schaltkreis: NEC JAPAN; 026-EF01/00; 8744 501 087; 9808KY002
Datenblatt: Fusible: 2.0 A
Datenblatt: Subkomponente Kondensator: 0,47 μF; 400 V
Inventardaten — Angegebene Anwendung im Inventar: ZW 20 1 AME 23
Anwendungen, die noch überprüft werden müssen: ZW 20 1 AME 23 — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend. Zitiert werden Junkers Novatherm ZW20-1AME und ZW20-1KE für 8748300371/ex8748300270; Hinweis, dass es je nach Seriennummer variieren kann. Handelsdeklaration ausstehend.
Äquivalenzen und registrierte Ersatzteile: Registrierte Anwendung: 8748300371 als Ersatz für 8748300270. Es handelt sich um einen Handelsübergang, der auf die Dokumentation des Herstellers und die Seriennummer wartet.

Vor dem Kauf

Zu bestätigen: Anzeichen für einen Wechsel der Platine 8748300371 sind: der Kessel zündet nicht oder reagiert nicht, erratische Fehlermeldungen im Display, festgeklemmte Relais oder durchgebrannte Leiterbahnen sowie unerwartete Neustarts.
Junkers Novatherm ZW 20 AME — Offizielle Stückliste + mit der Referenz 8748300371
Junkers Novatherm ZW 20 KE — Offizielle Stückliste + mit der Referenz 8748300371
Junkers Novatherm ZS 20 AME: offizieller Ersatzteilkatalog (8 748 300 371)
Junkers Novatherm ZW 20-1 KE — Datenblatt: italienisch «ex 8748300270» + mit der Referenz 8748300371
Bitte bestätigen: Junkers Novastar ZW 20-1 AME 31, ZW 20-2 AME und ZW 20-2 KE — mit der Referenz 8748300371
Nicht verwechseln: 8 717 207 452 — „Steuergerät“ / „Schaltkasten“, Pos. 1 des offiziellen Ersatzteilkatalogs der ZW 20 AME und ZW 20 KE — Es handelt sich um eine andere Position als die Platine („Leiterplatte“).
Nicht verwechseln: 87483002460 — Referenz zur Platte der ZW20-1AME23 Novastar „atmosphärisch“ — Es handelt sich um eine andere Referenz. Registrierte Bestätigung: die ZW 20-1 AME 23 mit der 8748300270.
Der Wechsel 8748300270 → 8748300371 (noch zu bestätigen) stammt aus einer italienischen Quelle (Datenblatt Nr. 1407: ), deren Unabhängigkeit nicht nachgewiesen ist. Ein italienisches Ersatzteil für die ZW 20-1 AME gibt „ex 270-0“ neben der 8 748 300 371 an, ohne den vollständigen Code zu schreiben.
Placa 8748300270 identifiziert durch. Der offizielle Teilekatalog gibt die 8748300371 für die ZW 20 AME und KE an; nur italienische (Datenblatt Nr. 1407, Unabhängigkeit nicht überprüft) wird sie als Ersatzteil angegeben.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZW 20-1 AME 23.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Wie erkenne ich die Platte 8748300270?

Es sind die Nummern 8 748 300 270 und 874 501 087 angegeben. Die 874 501 087 ist die Kennzeichnung des integrierten Schaltkreises NEC JAPAN (026-EF01/00; 9808KY002), laut dem Inventar der Werkstatt. Vergleichen Sie Ihre Platine mit diesen Codes, bevor Sie eine Entscheidung treffen.

Passt es für meinen Junkers ZW 20-1 AME 23?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registriert: für die ZW 20-1 AME 23. Außerdem gibt es eine italienische Stückliste für die Novatherm ZW 20-1 AME, das italienische Datenblatt Nr. 1407 und die spanischen Datenblätter geben für dieses Modell die Platte 8748300371 an.

Sind die Platten 8748300270 und 8748300371 identisch?

Der offizielle Teilekatalog der ZW 20 AME und der ZW 20 KE nennt nur die 8 748 300 371 als Platine („Leiterplatte“). Die italienische Bezeichnung lautet „8748300371, ex 8748300270“: die 371 wäre der spätere Code. Es stammt aus einer italienischen Quelle (Datenblatt Nr. 1407: ), deren Unabhängigkeit nicht überprüft ist: noch zu bestätigen. Die Platine dieses Datenblatts ist die 8 748 300 270.

Ändert sich die Platte, wenn mein ZW20-1AME23 dicht oder atmosphärisch ist?

Bestätigung registriert: die Plakette 8 748 300 270 für die ZW 20-1 AME 23, ohne zwischen den Versionen zu unterscheiden. Einige geben einen anderen Code für die dichte Version (8748300371) und eine andere Referenz für die atmosphärische Version (87483002460). Wenn der Code Ihrer Plakette nicht 8 748 300 270 ist, senden Sie uns bitte über Kontakt ein Foto der Typenschild oder rufen Sie uns unter 911 17 77 77 an.

Welches Sicherung benötigt die Platine?

Diese Platine hat eine Sicherung von 2,0 A. Die offizielle Liste führt als Ersatz für das Bedienfeld einen T 2 A (8 744 503 011) und einen T 2,5 A (1 904 521 342) auf, ohne anzugeben, welcher in der Platine verwendet wird. Wenn sie durchbrennt, ersetzen Sie sie durch den gleichen Wert und suchen Sie vorher die Ursache.

Eignet es sich für andere Modelle ZW 20, die nicht das ZW 20-1 AME 23 sind?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Ist nicht bestätigt. Mit dem Code 8748300371 gibt die offizielle Stückliste die Platte für die Novatherm ZW 20 AME, ZS 20 AME und ZW 20 KE an; das italienische Datenblatt fügt die ZW 20-1 KE hinzu; und listet auch die ZW 20-1 AME 31 sowie die ZW 20-2 AME und KE auf. Senden Sie uns über Kontakt ein Foto des Etiketts und der technischen Datenplatte oder rufen Sie 911 17 77 77 an.

Wer sollte diese Platte montieren?

Ein qualifizierter Techniker: Der Kessel arbeitet mit Gas und Netzspannung. Trennen Sie ihn vom Netz, bevor Sie die Platine berühren, und ersetzen Sie die Sicherung nicht durch eine mit einem anderen Wert.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.
