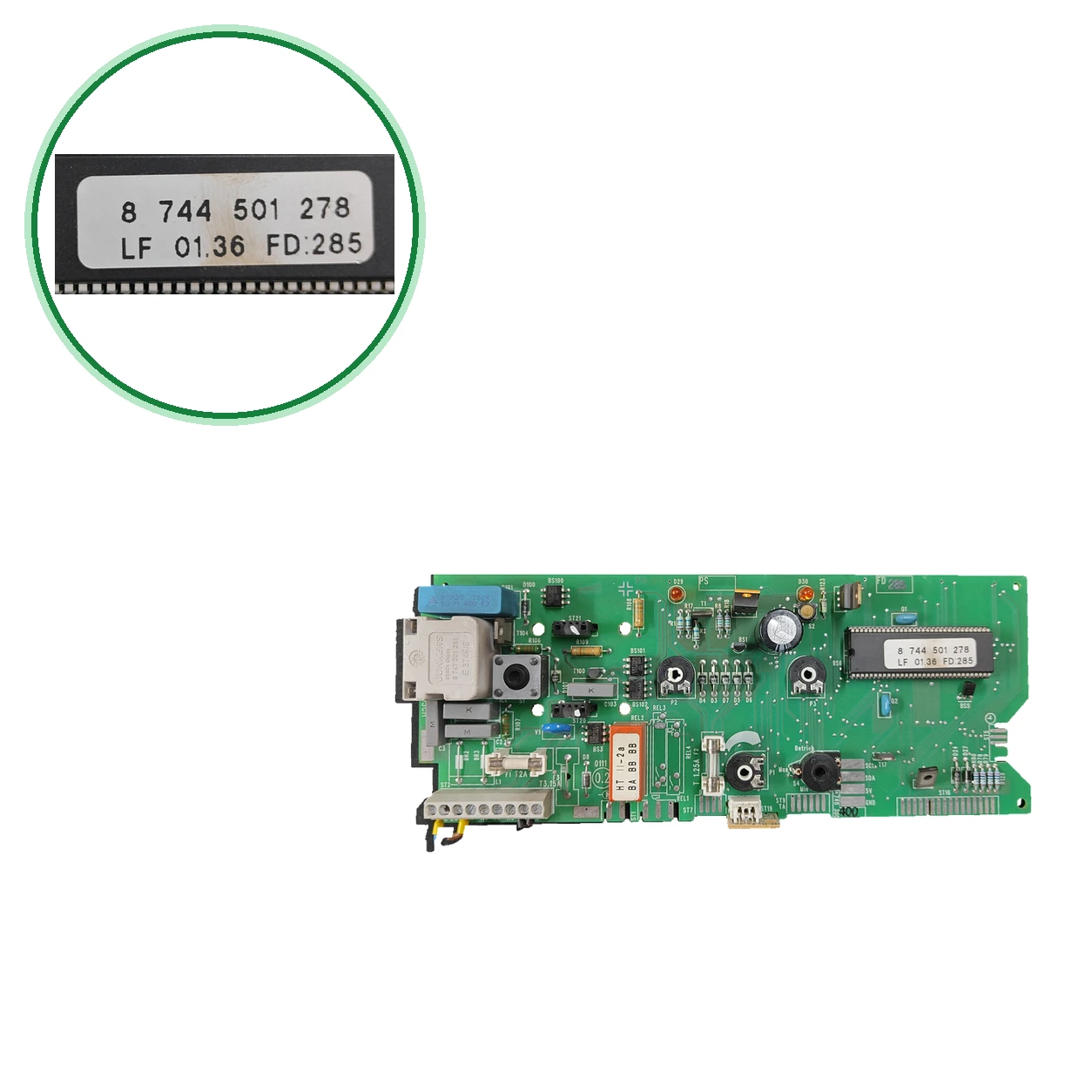

Platine Elektronik Junkers LF 01.36 · 8 744 501 278 für ZWA 24-1AM 23

Anwendung auf die genaue Variante steht zur Bestätigung aus. Elektronikplatine des Heizkessels, identifiziert als LF 01.36.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC221
Garantie: 1 Jahr

inkl. MwSt. Lager · 1 Stk

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 1 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers ZWA 24 1AM 23	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suche auf dem Typenschild nach den markierten Codes 8 744 501 278, LF 01.36 und FD.285. Der Code des Kreislaufs ist 8 748 101 288.
Vergleiche die Sicherungen (F1 T2A, F3 T3.15, F4 1.25A) und den weißen Block mit dem Code 8 747 501 261.
Verwechsle sie nicht mit der 8748300561, die einige für die ZWA 24-1 AM angeben: es ist ein anderer Code.
Überprüfen Sie auf dem Typenschild, dass Ihr Heizkessel ein Junkers ZWA 24 1AM 23 ist, das Modell, das bestätigt.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an. Fragen? Senden Sie uns ein Foto über Kontakt.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Die Reset-Taste blinkt einmal pro Sekunde.
Ursache: Zündfehler, Überhitzung, interne Störung oder Leckagen im Sicherheitsventil. Zu den häufigsten Ursachen gehört die Leiterplatte.
Lass es einen Techniker überprüfen. Bestehe nicht auf wiederholten Neuanordnungen.
02
Die Reset-Taste blinkt viermal pro Sekunde.
Ursache: Lose oder defekte Codierstecker oder falsch montierter oder defekter NTC für Heizung oder Warmwasser. Auch der Druckschalter, der Ventilator oder das Abgasrohr können ausfallen.
Lassen Sie es von einem Techniker überprüfen, der die Sonden und den Stecker prüfen wird, bevor er die Platine austauscht.
03
Die Heizung funktioniert nicht, aber es kommt heißes Wasser.
Ursache: Fehler im Signal des Raumthermostats oder in seiner Verbindung. Es kann auch ein defekter Thermostat oder die Leiterplatte sein.
Überprüfen Sie das Raumthermostat und das Kabel. Wenn es gleich bleibt, lassen Sie es von einem Techniker überprüfen.
04
Die Heizung funktioniert nicht und die Kontrollleuchten leuchten nicht.
Ursache: Es gibt keine Spannung: defekte Sicherung F1 oder F2, defekter Transformator oder Verbindung, oder Leiterplatte.
Lass es ein Techniker überprüfen.
05
Es kommt kein heißes Wasser, aber die Heizung funktioniert.
Ursache: Wasserdurchflussdetektor (Turbine) oder defekter NTC für Warmwasser. Es könnte auch die Leiterplatte sein.
Lass es ein Techniker überprüfen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC221
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 1 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Sicherung F1: T2A
Sicherung F3: T3.15
Sicherung F4: 1,25A
Inventar — Sicherung F3: T3.15A
Inventar — Subkomponente blauer Kondensator: 1 μF, 400 V, F3
Inventar — Beschrifteter Stecker: GND, 5 V, SDA, SCL, T17
Inventar — Subkomponente weißer Block: 8 747 501 261; E 3746/6
Inventar — Angegebene Anwendung im Inventar: Junkers ZWA 24 1AM 23
Identifikation — Markierter Code: 8 744 501 278
Identifikation — Markierter Code: LF 01.36
Identifikation — Markierter Code: FD.285
Datenblatt: Fusible F1: T2A
Datenblatt: Fusible F3: T3.15
Datenblatt: Fusible F4: 1,25A
Datenblatt: Fusible F3: T3.15A
Datenblatt: Subkomponente blauer Kondensator: 1 μF, 400 V, F3
Datenblatt: Conector rotulado: GND, 5 V, SDA, SCL, T17
Datenblatt: Subkomponente Block Weiß: 8 747 501 261; E 3746/6
Inventardaten — Angegebene Anwendung im Inventar: Junkers ZWA 24 1AM 23
Zusätzliche Kennzeichnungen: Variante LF 01.36; Code FD 285. Sicherungen F1 T2A; F3 T3.15A; F4 1,25 A. Blauer Kondensator: 1 μF, 400 V, F3. Stecker: GND; 5 V; SDA; SCL; T17. Weißer Block: 8 747 501 261; E 3746/6.
Anwendungen, die noch überprüft werden müssen: Junkers ZWA 24 1AM 23 — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend.

Vor dem Kauf

Nicht kompatibel oder ursprünglich ausgeschlossen: Junkers ZWA 24-1 A — Ihre offizielle Ersatzteilliste gibt eine andere Platte an: 8 748 300 496
Nicht kompatibel oder ursprünglich ausgeschlossen: Junkers ZWA 24-1 K — Ihre offizielle Ersatzteilliste gibt eine andere Platte an: 8 748 300 431
Nicht verwechseln: 8748300561 — Elektronische Platine der Eurosmart ZWA 24-1 AM gemäß (auch als «ex 8748300488» aufgeführt) — Anderer Code: ohne zusätzliche Bestätigung verbindet er sich weder mit 8 744 501 278 noch mit LF 01.36. Registrierte Bestätigung: 8 744 501 278 für die ZWA 24 1AM 23
Nicht verwechseln: 8748300417 — Hauptplatine ZWA 24-1 A/K von Junkers, — Anderer Code und andere Varianten (A/K), nicht die AM 23
Nicht verwechseln: 8744501254 — Junkers ZWC24-1MFA Platten, — Ein anderer Kessel und ein anderer Code, obwohl er gleich beginnt (8 744 501)
Nicht verwechseln: 8 744 501 228 — Code, der im Chip einer Platine für Junkers ZWA 24 gelesen wurde — Eine Ziffer, die sich von unserer unterscheidet; es steht nicht AM 23 und verbindet sich nicht mit 8 744 501 278.
Registrierte Codes. Ohne zusätzliche externe Bestätigung gelesen die Liste: Die offiziellen Listen der ZWA 24-1 A und K geben andere Platten und die 8748300561 für die ZWA 24-1 AM an.
Teile, Codes und Boiler registriert. Keine externe Seite erwähnt 8 744 501 278, 8 748 101 288 oder LF 01.36 (Stufe 0); sie geben andere Typenschilder für die ZWA 24-1 AM, A und K an, die als Daten vermerkt werden.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZWA 24 1AM 23.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Wie identifiziere ich diese Junkers LF 01.36-Platte und was bedeutet jeder Code?

8 744 501 278 ist der auf dem Schild angegebene Code (Teilenummer); LF 01.36 ist die Modellbezeichnung; FD.285 ist auf dem Schild angegeben, aber wir wissen nicht, was es bezeichnet; 8 748 101 288 ist der Code des Kreislaufs und 8 747 501 261 der des weißen Blocks (E 3746/6). Vergleiche sie alle mit deinem Schild, nicht nur einen.

Passt es für meinen Junkers ZWA 24 1AM 23?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platte für die ZWA 24-1AM 23. Überprüfen Sie das vollständige Modell auf Ihrem Typenschild und achten Sie auf den Code: auch für diese Familie die 8748300561, die ein anderer Code ist.

Ist es die gleiche Platte wie die 8748300561, die für die ZWA 24-1 AM angeboten wird?

Wir können nicht sagen, dass es so ist. die 8748300561 für die ZWA 24-1 AM; sie wird mit der AM 23 verbunden. Keine verbindet sie mit 8 744 501 278, 8 748 101 288 oder LF 01.36. Registrierte Bestätigung: 8 744 501 278 nur für die Junkers ZWA 24 1AM 23: Vergleiche die Codes deiner Plakette, bevor du wählst.

Eignet es sich für eine ZWA 24-1 A oder eine ZWA 24-1 K?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Wir betrachten sie nicht als gültig. Die offiziellen Ersatzteillisten dieser Varianten (7 181 465 343 und 7 181 465 352, 02.08) enthalten andere Platten: 8 748 300 496 in der 24-1 A und 8 748 300 431 in der 24-1 K. 8 744 501 278 erscheint nicht. Bitte beachten Sie, dass A23 und AM23 unterschiedliche Ersatzteile verwenden. Bei Zweifeln senden Sie uns bitte über Kontakt ein Foto Ihrer Platte und des Boilers.

Ist es dasselbe wie die 8744501254 oder die 8 744 501 228, die gleich anfangen?

Es ist nicht derselbe Code und wir können nicht sagen, dass sie austauschbar sind. Die 8744501254 gehört zur Platine der ZWC24-1MFA, und von einer gebrauchten Platine für ZWA 24 liest man 8 744 501 228 im Chip, eine andere Ziffer. Ohne zusätzliche Bestätigung verbindet man sie mit 8 744 501 278: Vergleiche den vollständigen Code, nicht nur den Anfang 8 744 501.

Welche Sicherungen sind erforderlich und welche sollte ich überprüfen, bevor ich sie austausche?

Marke F1 T2A, F3 T3.15 (T3.15A) und F4 1.25A, und hat einen blauen Kondensator von 1 µF und 400 V. Dies sind Werte des abgebildeten Exemplars, keine Messungen. Die offizielle Liste der ZWA 24-1 A gibt Sicherungen von 2 A (1 904 521 341) und 1,25 A (1 904 522 338) an; die der ZWA 24-1 K, T2A (1 904 521 341) und T1,25A (1 904 522 338). Dies sind andere Varianten mit denselben Werten wie F1 und F4.

Kann ich sie selbst montieren oder muss das ein Techniker machen?

Es ist ratsam, dass ein qualifizierter Techniker sie montiert: es handelt sich um eine elektronische Platine eines Gasboilers.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.

Platine Elektronik Junkers LF 01.36 · 8 744 501 278 für ZWA 24-1AM 23
