Platine Elektronik Junkers 8744501254 · PCB FD189 für ZWA24-1AM23

Anwendung der genauen Variante steht noch zur Bestätigung aus. Es handelt sich um die Steuerplatine eines Junkers-Kessels. Sie verfügt über einen Chip mit Etikett (EPROM) und ein angeschlossenes weißes Modul.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC220
Garantie: 1 Jahr

inkl. MwSt. Lager · 1 Stk

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 2 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers ZWC24-1MFA	Junkers	Nicht bestätigt
Junkers ZWA24-1AM23	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

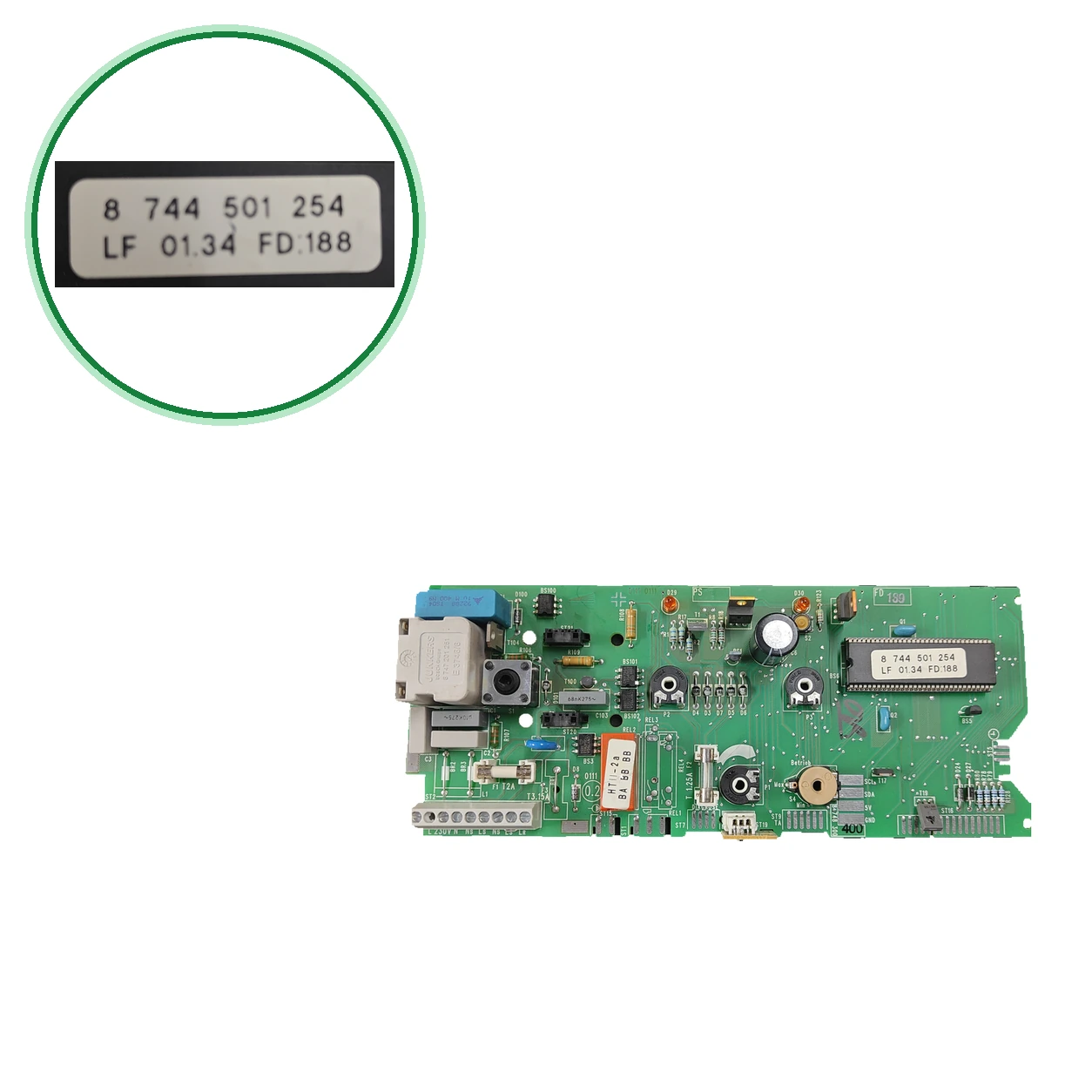

Suchen Sie das Etikett des Chips (EPROM) auf der Platine: Es sollte 8 744 501 254 und LF 01.34 FD:188 sagen. Auf der Leiterplatte der Code FD 189.
Vergleiche auch die 8 746 301 238 von der Schweißseite, das angeschlossene weiße Modul 8 774 201 251 und die Sicherungen mit den Bezeichnungen F1 T2A, F2 T1.25A und F3 T3.15A.
Verwechsle sie nicht mit den Platten 8748300561, 8748300488, 8 748 300 496 oder 8 744 501 228: das sind andere Codes.
Sieh auf dem Typenschild nach, dass dein Heizkessel ein Junkers ZWA24-1AM23 ist. Wenn es ein anderes Modell ist, vergleiche die Codes, bevor du es bestellst.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Die Heizung zündet nicht und zeigt EA an.
Ursache: Gasverlust, Luft in der Leitung oder defekte Zünd- oder Ionisationselektroden. Es kann auch Feuchtigkeit auf der Platine vorhanden sein.
Überprüfen Sie das Gasventil und drücken Sie einmal die Reset-Taste. Wenn es erneut erscheint, lassen Sie es von einem Techniker überprüfen.
02
Die Heizung zeigt F0 auf dem Bildschirm an.
Ursache: Interner Fehler in der Elektronik, meistens auf der Platine; manchmal sind es defekte Zündverbindungen oder -kabel.
Überprüfen Sie die elektrischen Verbindungen und die Zündkabel. Wenn der Fehlercode zurückkommt, lassen Sie ihn von einem Techniker überprüfen, um die Platine zu wechseln.
03
Die Heizung funktioniert nicht und die Brenner zünden nicht, obwohl Wärmebedarf besteht.
Ursache: Sicherung F1 oder F2, Transformator, elektrische Verbindung oder defekte Leiterplatte.
Lass es einen Techniker überprüfen, der die Spannung, die Sicherungen, den Transformator und die Platine kontrollieren muss.
04
Die Heizung funktioniert nicht, aber es kommt heißes Wasser.
Ursache: Falsches Signal vom Raumthermostat, defekter Thermostat oder fehlerhafte Leiterplatte.
Lassen Sie es von einem Techniker überprüfen, der das Raumthermostat, seine Anschlüsse und die Platine überprüfen muss.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
E9	Temperaturbegrenzer für Sicherheit aktiviert auf dem Hinweg.	Überprüfen Sie den Druck der Anlage, ob die Pumpe funktioniert und die Sicherung der Platine, und entlüften Sie das Gerät. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
d3	Es fehlt die Brücke im Sicherheitsstecker der Platine (Klemmen 8-9 offen).	Überprüfen Sie, ob die Brücke oder der Anschluss des Thermostats gemäß dem Schema richtig angebracht ist. Wenn alles in Ordnung ist und der Fehlercode weiterhin angezeigt wird, deutet dies auf die Platine hin; lassen Sie diese von einem Techniker überprüfen.
E2	Defekte oder getrennte NTC-Sonde.	Überprüfen Sie den Förderfühler und sein Anschlusskabel. Wenn der Fühler in Ordnung ist, wenden Sie sich an die Platine; lassen Sie dies von einem Techniker überprüfen.
EA	Es wird keine Zündflamme erkannt.	Überprüfen Sie, ob Gas vorhanden ist, und drücken Sie einmal die Reset-Taste. Wenn das Problem erneut auftritt, könnte es an den Zünd- oder Ionisationselektroden oder an der Platine liegen; lassen Sie dies von einem Techniker überprüfen.
F0	Interner Elektronikfehler (interner Fehler der Platine oder ihrer Verbindungen).	Überprüfen Sie die elektrischen Verbindungen und die Befestigung der Zündkabel. Wenn das Problem weiterhin besteht, ist in der Regel die elektronische Platine das zu wechselnde Bauteil; lassen Sie dies von einem Techniker überprüfen.
E0	Interner Fehler auf der gedruckten Schaltung (Leiterplatte).	Überprüfen Sie, ob keine Feuchtigkeit oder sulfatierten Kontakte auf der Platine vorhanden sind. Wenn das Problem weiterhin besteht, muss die Platine ersetzt werden; lassen Sie dies von einem Techniker überprüfen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC220
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 1 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Markierter Hafen: SCL;SDA;5V;GND
Markierte Sicherung: T3.15A F3
Inventar — Chip-/EPROM-Etikett: 8 744 501 254; LF 01.34 FD:188
Inventar — Markierte Ernährung: 230 V
Inventar — Sicherung F1: T2A
Inventar — Unterkomponente markiert: 68 nK275~
Inventar — Blauer Kondensator: 0,47 μF; 400 N9
Inventar — Relais/Unterkomponente: H11-24
Inventar — Weißes Wandmodul: 8 774 201 251; E 372/6/6
Inventar — Sichtbarer Code auf der Schweißnaht/Etikett: 8 746 301 238
Inventar — Angegebene Anwendung im Inventar: ZWA24-1AM23
Identifikation — Markierter Code: 8 744 501 254
Identifikation — Markierter Code: LF01.34
Identifikation — Markierter Code: FD188
Identifikation — Markierter Code: FD189
Identifikation — Markierter Code: HTIII-2a /BA BB BB
Datenblatt: Puerto marcado: SCL;SDA;5V;GND
Datenblatt: Fusible marcado: T1.25A F2
Datenblatt: Fusible marcado: T3.15A F3
Inventardaten — Chip-/EPROM-Etikett: 8 744 501 254; LF 01.34 FD:188
Inventardaten — Markierte Versorgung: 230 V
Datenblatt: Fusible F1: T2A
Inventardaten — Markierte Unterkomponente: 68 nK275~
Datenblatt: Kondensator blau: 0,47 μF; 400 N9
Inventardaten — Relais/Unterkomponente: H11-24
Datenblatt: Modul weiß angeschlossen: 8 774 201 251; E 372/6/6
Inventardaten — Sichtbarer Code auf der Schweißnaht/Etikett: 8 746 301 238
Inventardaten — Angegebene Anwendung im Inventar: ZWA24-1AM23
Zusätzliche Kennzeichnungen: Etikett des Chips/EPROM: 8 744 501 254; LF 01.34; FD:188. Siebdruck PCB: FD 189. Sicherungen F1 T2A; F3 T3.15A; F2 T1.25A. Markierung des Unterkomponenten 68 nK275~. Blauer Kondensator: 0,47 μF; 400 N9. Relais/Unterkomponente: H11-24. Weißes gekoppelte Modul: 8 774 201 251; E 372/6/6. Sichtbarer Code auf Lötstellen/Etikett: 8 746 301 238. Anschluss: SCL; SDA; 5V; GND. Markierter Code HTIII-2a / BA BB BB.
Anwendungen, die noch überprüft werden müssen: ZWA24-1AM23 — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend. Erklärungen (Dokumentation 23/10/2026; Überprüfung 24/10/2026), Bestätigung durch Hersteller ausstehend. Überprüfen Sie die Referenz, die Überprüfung und die Seriennummer vor der Verwendung: Euromaxx ZWC 24-1 MFA · Euromaxx ZWC 28-1 MFA · Euromaxx ZWC 24-1 MFK · Euromaxx ZWC 28-1 MFK

Vor dem Kauf

Zur Bestätigung: Junkers ZWC24-1MFA: die 8744501254; andere geben dafür die 8748300506 und die 87144111740 an.
Nicht verwechseln: 8748300561 — Ersatzteilplatte für die Junkers ZWA24-1AM23 — Es handelt sich um einen anderen Code: ohne zusätzliche Bestätigung wird er mit 8744501254 verbunden. Es ist nicht vermerkt, dass sie austauschbar sind.
Nicht verwechseln: 8748300488 — Placa 288.45.0020 eines Händlers (Originalcode 87483004880), der die ZWA24-1AM23, die ZWA24-1KM31 und die ZWA24-1AM31 auflistet — Es ist ein anderer Code: ohne zusätzliche Bestätigung gelesen, verbindet er sich mit 8744501254.
Nicht verwechseln: 8 748 300 496 — Platine (Leiterplatte) der Eurosmart ZWA 24-1 A in der offiziellen Ersatzteilliste 7 181 465 343 — Es gehört zur Variante ZWA 24-1 A, nicht zur AM 23, und es ist ein anderer Code: ohne zusätzliche Bestätigung gelesen, verbindet es sich mit 8744501254.
Nicht verwechseln: 8748300506 / 87144111740 — Platten für die Junkers ZWC24-1MFA (die 87144111740 als „Kodierer“) — Es sind andere Codes: ohne zusätzliche Bestätigung verbindet man sie mit 8744501254.
Nicht verwechseln: 8 744 501 228 — Referenz, die auf dem Chip einer Junkers ZWA 24 sichtbar ist — Sie ähnelt den ersten Ziffern, ist aber ein anderer Code. Es ist nicht vermerkt, dass es sich um dasselbe Gerät handelt.
verschiedene Platten für die ZWA24-1AM23 mit anderen Codes (8748300561, 8748300488). Für diesen Kessel Bestätigung registriert: diese, die 8744501254: orientiere dich am auf deiner Platte aufgedruckten Code.
registriert. Außerhalb davon, von Ersatzteilen (ZWC24-1MFA) und von (Junkers ZWA) geben sie den Code 8744501254 an. Wir haben kein offizielles Zerlegungsdiagramm gefunden.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZWA24-1AM23.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Wie identifiziere ich die Junkers-Platte 8744501254?

Suche auf dem Chip (EPROM) nach dem Code 8 744 501 254 mit LF 01.34 FD:188 und auf der Leiterplatte nach dem serigrafierten FD 189. Überprüfe auch die 8 746 301 238 auf der Lötseite, das angeschlossene weiße Modul 8 774 201 251 (E 372/6/6) und den Anschluss, der mit SCL, SDA, 5V, GND gekennzeichnet ist.

Ist es kompatibel mit meinem Junkers ZWA24-1AM23?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platte 8744501254 für die ZWA24-1AM23. Wir haben kein offizielles Ersatzteilverzeichnis gefunden, das den Code erwähnt. Außerhalb wird 8744501254 für eine Junkers ZWA angegeben, ohne das vollständige Modell. Vergleiche immer den auf deiner Platte aufgedruckten Code.

Ist es kompatibel mit der Junkers ZWC24-1MFA?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Der Ersatzteilcode 8744501254 für die ZWC24-1MFA wurde nur im Titel des Datenblatts gelesen, aber es gibt auch andere Platten für diesen Kessel: die 8748300506 und die 87144111740 (Kodierer). Wenn Ihr Kessel dieser ist, vergleichen Sie 8 744 501 254 im Chip und FD 189 im Schaltkreis und senden Sie uns über Kontakt ein Foto des Etiketts oder rufen Sie 911 17 77 77 an.

Ist die Platte 8748300561 die gleiche wie die 8748300488 oder die 8 744 501 228?

Wir wissen es nicht: ohne zusätzliche Bestätigung wird sie mit der 8744501254 verbunden, daher betrachten wir sie nicht als gleichwertig. Die 8748300561 für die ZWA24-1AM23 und ein Händler die 8748300488 (Originalcode 87483004880). Es gibt die 8 744 501 228 im Chip einer ZWA 24. Für die ZWA24-1AM23, registrierte Bestätigung: die 8744501254: vergleiche den vollständigen Code deiner Platine.

Was bedeuten die Codes 8 744 501 254, FD 189 und LF 01.34?

8 744 501 254 ist der Code des Chipetiketts und der Hauptcode des Bauteils. FD 189 ist der im Leiterplatte aufgedruckte Code und LF 01.34 FD:188 der Rest der Kennzeichnung des Chipetiketts: das FD:188 des Chips ist nicht das FD 189 der Leiterplatte. Wir haben sie aus der Kennzeichnung des Bauteils entnommen: wir haben keine Dokumentation des Herstellers gefunden, die jeden Code erklärt.

Braucht man den Code 8744501254?

Zur Bestätigung: Ja, draußen: von Ersatzteilen (Datenblatt: ZWC24-1MFA), in Italien, mit dem Titel „Datenblatt: Junkers ZWA 8744501254“. Keiner gibt das vollständige Modell ZWA24-1AM23 oder technische Daten von der Plakette an. Es sind 2 von denen, die wir angefordert haben, um den Code außerhalb der Werkstatt als verifiziert anzugeben.

Wer sollte diese Platte montieren?

Ein qualifizierter Techniker: Die Platine ist mit 230 V gekennzeichnet. Überprüfen Sie vor dem Austausch die gekennzeichneten Sicherungen: F1 T2A, F2 T1.25A und F3 T3.15A.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.
