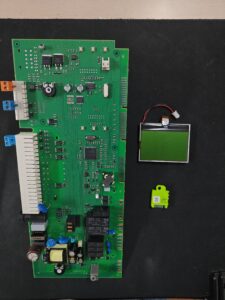

Platine Elektronik Junkers OC-118 · 873791898A für ZWB30/32 1 A23

Anwendung der genauen Variante steht noch zur Bestätigung aus. Elektronische Platine mit registrierter Anwendung für Junkers ZWB30/32 1 A23. Ihre genaue Funktion und die des separaten grünen Moduls, das mit dem Etikett 873792116A gekennzeichnet ist, müssen noch bestätigt werden.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC231
Garantie: 1 Jahr

inkl. MwSt. Lager · 1 Stk

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 1 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers ZWB30/32 1 A23	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suchen Sie den Code 873791898A auf dem Etikett oder der Tasche Ihres Teils und die Markierung OC-118 auf der Leiterplatte.
Überprüfen Sie, ob Ihre Platine ein separates grünes Modul hat, und vergleichen Sie dessen Etikett: 873792116A und 08 15 38 3805.
Drehen Sie es um: Auf der Rückseite sollte ein Rückverfolgbarkeitslabel mit 873791679A… und SV6.0 vorhanden sein.
Sieh auf dem Typenschild deiner Heizung nach, dass das Modell Junkers ZWB30/32 1 A23 ist, das du registriert hast.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Die Heizung springt nicht an und auf dem Display erscheint EA.
Ursache: Keine Flamme erkannt: Gasventil geschlossen, unzureichender Gasdruck, defekte Elektroden oder Zündkabel, oder verstopfter Abgasweg.
Überprüfen Sie, ob das Gasventil geöffnet ist und den Gasdruck. Überprüfen Sie die Elektroden und deren Kabel. Wenn alles in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
02
Im Display erscheint F0.
Ursache: Interner Fehler: defekte elektrische Kontakte oder Zündkabel, oder fehlerhafte Elektronikplatine.
Überprüfen Sie die elektrischen Kontakte und die Zündkabel. Wenn der Fehlercode weiterhin besteht, sollte ein Techniker die Platine wechseln.
03
Die Heizung schaltet sich aufgrund von Übertemperatur ab und auf dem Display erscheint E9.
Ursache: Der Temperaturbegrenzer des Wärmetauschers oder des Abgaskanals hat ausgelöst.
Überprüfen Sie den Betriebsdruck, die Pumpe und die Sicherungen der Platine und entlüften Sie das Gerät. Wenn der Fehlercode zurückkommt, lassen Sie es von einem Techniker überprüfen.
04
Die Heizung erkennt weiterhin eine Flamme, nachdem das Gas abgestellt wurde, und auf dem Display erscheint FA.
Ursache: Gasventil, der nicht dicht schließt, schmutziger Kondensatablauf oder defekte Elektroden.
Überprüfen Sie das Gasventil, reinigen Sie den Kondensatsiphon und überprüfen Sie die Elektroden. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
05
Im Display erscheint CC: der Kessel erkennt den Außensensor nicht.
Ursache: Unterbrechung im Außensensor oder im Kabel.
Überprüfen Sie, ob der Außensensor und sein Kabel keine Unterbrechungen aufweisen. Wenn alles in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
06
Im Display erscheint A8: der Kessel kommuniziert nicht mit dem Regler.
Ursache: Kommunikation mit dem Bus unterbrochen: Verbindungsleitung des Reglers oder Thermostats lose, durchtrennt oder falsch angeschlossen.
Überprüfen Sie das Verbindungskabel des Reglers oder Thermostats und seine Anschlüsse. Wenn das Kabel in Ordnung ist, lassen Sie es von einem Techniker überprüfen.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
EA	Es wird keine Flamme beim Einschalten erkannt.	Überprüfen Sie, ob das Gasventil geöffnet ist, den Gasdruck und die Elektroden mit ihrem Kabel. Wenn alles in Ordnung ist und der Fehlercode weiterhin angezeigt wird, ist die Platine verdächtig: Lassen Sie sie von einem Techniker überprüfen.
F0	Interner Fehler der Elektronikplatine.	Überprüfen Sie die elektrischen Kontakte und die Zündkabel. Wenn der Fehlercode weiterhin besteht, ist die Platine verdächtig: Lassen Sie diese von einem Techniker austauschen.
FA	Die Flamme wird weiterhin nach der Gasabschaltung erkannt.	Überprüfen Sie das Gasventil, reinigen Sie den Kondensatsiphon und überprüfen Sie die Elektroden. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
E9	Der Temperaturbegrenzer des Wärmetauschers oder des Abgasblocks hat ausgelöst.	Überprüfen Sie den Betriebsdruck, den Betrieb der Pumpe und die Sicherungen der Platine, und entlüften Sie das Gerät. Wenn der Fehlercode zurückkommt, lassen Sie es von einem Techniker überprüfen.
A8	Kommunikation mit dem Bus des Reglers oder Thermostats unterbrochen.	Überprüfen Sie das Verbindungskabel des Reglers oder Thermostats und seine Anschlüsse. Wenn das Kabel in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
CC	Die Platine erkennt den Außentemperaturfühler nicht.	Überprüfen Sie den Außensensor und sein Kabel auf Unterbrechungen. Es erscheint nur mit installiertem Außensensor.
d3	Der externe Regler wurde aktiviert: Brücke 8-9 oder Brücke PR-P0 fehlt, oder der Begrenzungsregler TB1 ist geöffnet.	Überprüfen Sie die Anschlussleiste, die Brücken 8-9 und PR-P0 sowie den Begrenzungsregler TB1, bevor Sie die Platine in Verdacht ziehen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC231
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 1 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Börsenkode: 873791898A
Etikett des separaten grünen Moduls: 873792116A
Zusätzliche Etikette des grünen Moduls: 08 15 38 3805

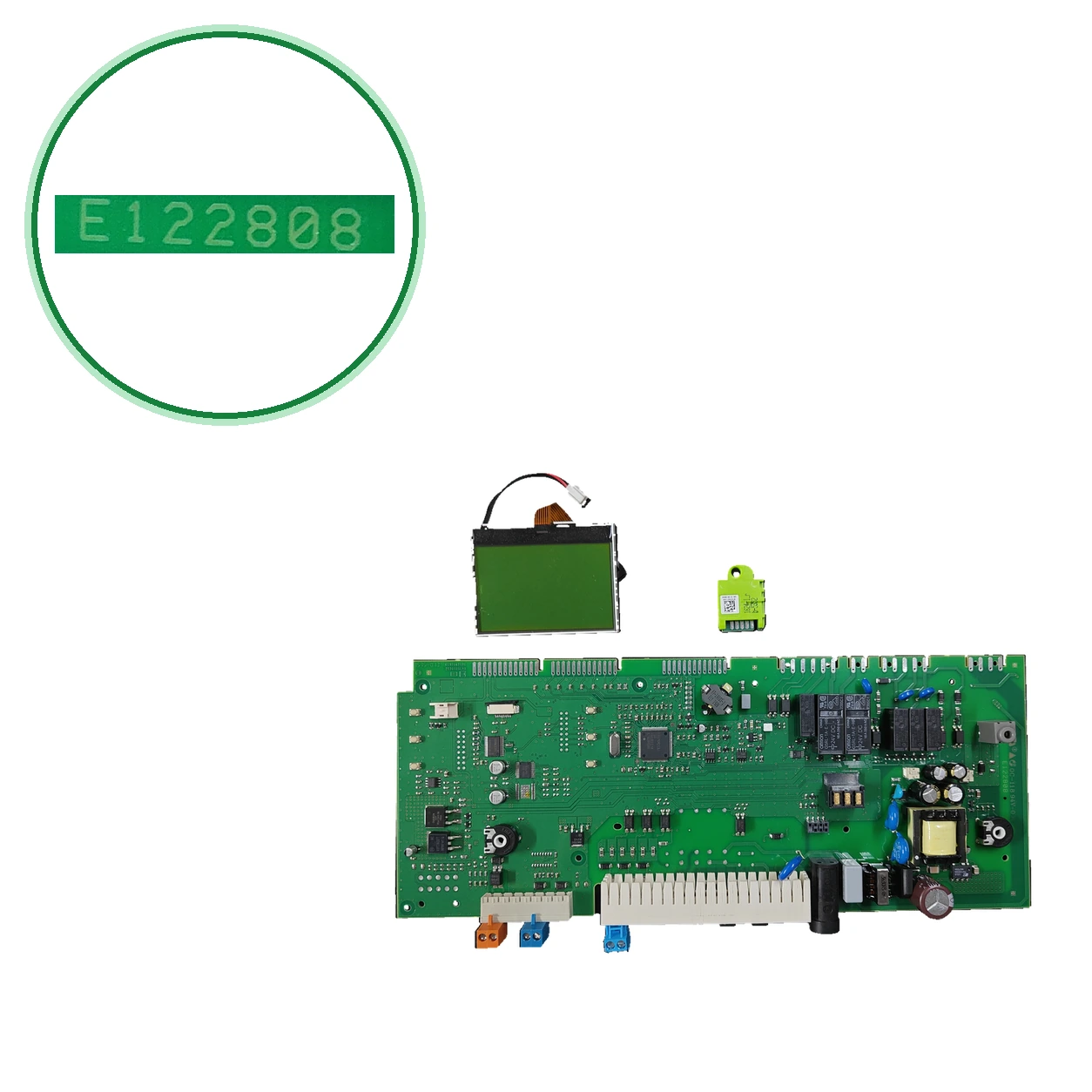

Markierte PCBs: OC-118; 94V-0; H; E122808
Rückverfolgbarkeitslabel auf der Rückseite: 873791679A0615491552; SV6.0
Identifikation — Börsen-Code: 873791898A
Identifikation — Etikett des separaten grünen Moduls: 873792116A
Identifikation — Zusätzliche Etikette des grünen Moduls: 08 15 38 3805
Identifikation — PCB-Markierungen: OC-118; 94V-0; H; E122808
Identifikation — Rückverfolgbarkeitslabel auf der Rückseite: 873791679A0615491552; SV6.0
Registrierte Referenz: Inventar: 873791898A
Zusätzliche Kennzeichnungen: Referenz mit Inventarpräfix: 873791898A. Getrenntes grünes Modul: 873792116A; zusätzliche Etikette 08 15 38 3805. PCB-Markierungen: OC-118; 94V-0; H; E122808. Rückverfolgbarkeitsetikett auf der Rückseite: 873791679A0615491552; SV6.0.
Anwendungen, die noch überprüft werden müssen: Junkers ZWB30/32 1 A23 — kompatibel mit der Referenz; Bestätigung durch Variante ausstehend.

Vor dem Kauf

Nicht verwechseln: 873790949A0 — Junkers-Platine, die als Ersatzteil für die ZWB 30/32-1 A23 geeignet ist; sie wird auch als 873790949A (Ref. 288.45.0096) geschrieben — Es handelt sich um einen anderen Code als 873791898A. Bestätigung registriert: die 873791898A für diesen Heizkessel.
Nicht verwechseln: 8738725710 — Elektronikplatine Junkers ZWB 30/36-1 — Es gehört zu einem anderen Modell, der ZWB 30/36-1, und einem anderen Code.
Nicht verwechseln: 8 748 300 437 — Leiterplatte des Schaltkastens der Serie Junkers Cerasmart ZB/ZWB/ZSB, gemäß einem Servicehandbuch — Es gehört zu einer anderen Serie: die ZWB 30/32-1 A23 erscheint nicht in dieser Tabelle.
Die Einheit hat mehrere verschiedene Codes (Tüte, grünes Modul und Rückseite). Vergleiche sie alle mit deiner Platine, nicht nur einen.
registriert für die Junkers ZWB30/32 1 A23. Unabhängig von der nicht bestätigten Angabe, die 873791898A zitiert: die offiziellen Teilelisten sind nicht lesbar und ein weiterer Code (873790949A0) für diesen Kessel.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zu bestätigen sind: Junkers ZWB30/32 1 A23.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Wo befindet sich der Code dieses Platten und welche anderen Markierungen sollte ich vergleichen?

Der Hauptcode ist 873791898A (Beutelcode). Vergleichen Sie auch die Markierung OC-118 der Leiterplatte, das Etikett des separaten grünen Moduls (873792116A und 08 15 38 3805) und das Rückverfolgbarkeitsetikett auf der Rückseite (873791679A0615491552, mit SV6.0).

Passt es für meinen Junkers ZWB30/32 1 A23?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: diese Platte 873791898A für die Junkers ZWB30/32 1 A23 (Cerapur Excellence Compact, Produktcode 7736503756 auf dem Energielabel des Herstellers). Vergleiche vor der Bestellung 873791898A und die Kennzeichnung OC-118 mit denen deiner Platte.

Ist es für einen anderen Junkers-Kessel geeignet, der nicht das Modell ZWB30/32 1 A23 ist?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Wir haben sie nicht registriert: Sie ist nur für die ZWB30/32 1 A23 geprüft. Für ein anderes Modell vergleichen Sie 873791898A und OC-118 mit Ihrem Typenschild oder senden Sie uns über Kontakt ein Foto des Etiketts Ihres Teils und des Typenschilds des Boilers. Sie können auch unter 911 17 77 77 anrufen.

Was bedeutet jeder Code des Teils?

873791898A ist der Beutelcode, 873792116A und 08 15 38 3805 sind die Etiketten des separaten grünen Moduls und 873791679A0615491552 (mit SV6.0) ist das Rückverfolgbarkeitsetikett auf der Rückseite. OC-118 ist eine Kennzeichnung der Leiterplatte. PLC231 ist die Lagerreferenz, kein Herstellercode.

Por Bestätigung: Ist ein anderer Plattencode für die ZWB 30/32-1 A23 dasselbe wie die 873791898A?

Es sind verschiedene Codes. Liste für die ZWB 30/32-1 A23 das Schild 873790949A0 (auch geschrieben 873790949A, Ref. 288.45.0096). Bestätigung registriert: die 873791898A für diesen Kessel. Vergleiche den Code deines Schildes: wenn es 873790949A0 ist, stimmt dieser Code nicht mit dem dieser Komponente überein; vergleiche auch OC-118 und das Etikett des grünen Moduls. Hast du Fragen? Sende uns über Kontakt ein Foto deines Etiketts.

Wer sollte diese Platte montieren?

Ein qualifizierter Techniker. Es handelt sich um eine Platine eines Gasboilers, daher ist es keine Arbeit, die ohne Ausbildung durchgeführt werden sollte. Bevor man sie anfasst, muss der Strom abgeschaltet und das Gas geschlossen werden.
