Platine Elektronik Junkers HT II-3 · 8 748 301 333 für ZWC 28/32 1MFA 23

Anwendung auf die genaue Variante steht zur Bestätigung aus. Hauptplatine Junkers mit dem Code 8 748 301 333 und der Bezeichnung HT II-3 CA GA CC. Ihre Funktionen für Zündung, Brennermodulation, Pumpe und Sicherheitsvorrichtungen erfordern eine Überprüfung für diese Variante.

Teileart: Junkers
Zustand: Generalüberholt
SKU intern: PLC256
Garantie: 1 Jahr

inkl. MwSt. Lager · 6 Stk.

Kompatibilität

Kompatible Junkers-Kessel

Junkers. 0 nachgewiesene Kompatibilitäten. Es gibt noch 3 Modelle, die wir überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Junkers Euromaxx ZWC 24/28	Junkers	Nicht bestätigt
Junkers Euromaxx ZWB 28/32	Junkers	Nicht bestätigt
Junkers ZWC 28/32 1MFA 23	Junkers	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suche auf deinem Typenschild nach dem Code 8 748 301 333 und der Bezeichnung HT II-3 CA GA CC: das sind die auf diesem Teil angegebenen.
Schau auf das Typenschild, dass dein Heizkessel ein Junkers ZWC 28/32 1MFA 23 ist, das registriert wurde.
Vergleichen Sie den vollständigen Code: Die offizielle Liste gibt 8 748 300 533 für die Familie ZWC28/32-1MFA 23 (nach Suffix) und 8 748 300 534-C für Ihre an.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie.
Häufige Fragen: Hast du Fragen? Sende uns über Kontakt ein Foto des Etiketts deiner Platte und des Typenschilds des Heizkessels.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei den Junkers erfordern

Häufige Symptome und Störungen

01
Die Heizung startet nicht, blockiert oder funktioniert unregelmäßig mit F0.
Ursache: Es wird mit einem Fehler dieser Platine (F0, interne Störung der Leiterplatte) in Verbindung gebracht. Das offizielle Handbuch von Junkers für Euromaxx (7 181 465 337, Serien A/K, nicht die MFA 23) definiert F0 als internen Fehler der Heatronic und fordert den Austausch der Platine an.
02
Die Heizung schaltet sich aus oder blockiert mit dem Code EA.
Ursache: Keine Flamme erkannt: Gas fehlt, Ionisationselektrode verschmutzt oder schlechte Ionisation.
Pulsieren Sie das Rücksetzen einmal, wenn der Kessel es zulässt. Wenn es sich wiederholt, sollte ein Techniker das Gas, die Elektrode und das Kabel überprüfen.
03
Das Display schaltet sich sporadisch aus oder der Code F0 erscheint.
Ursache: Interner Fehler der Platine oder lose Verbindungen, manchmal durch Feuchtigkeit im Gehäuse der Platine.
Lassen Sie einen Techniker die Feuchtigkeit und die Verbindungen überprüfen, bevor Sie die Platine wechseln.
04
Die Heizung schaltet sich aufgrund von Überhitzung ab und zeigt den Fehlercode E9 an.
Ursache: Der Sicherheitsschalter wurde aktiviert: Es könnte Luft im Kreislauf, eine blockierte Pumpe oder eine durchgebrannte Sicherung der Platine sein.
Luft aus der Anlage ablassen. Wenn der Fehlercode zurückkommt, soll ein Techniker die Pumpe, die Sicherung und den Sensor überprüfen.
05
Die Heizung springt nicht an und auf dem Bildschirm erscheint EA.
Ursache: Keine Flamme beim Zünden erkannt: Es gibt keinen Ionisationsstrom.
Überprüfen Sie, ob das Gasventil geöffnet ist und ob Druck vorhanden ist. Wenn das Gas gut ankommt, sollte ein Techniker den Elektroden, das Kabel und die Platine überprüfen.
06
Auf dem Bildschirm erscheint F0.
Ursache: Interne Störung der Platine oder ihrer Leiterplatte.
Überprüfen Sie die Kontakte, die Steckdosen und die Zünd- sowie Buskabel. Wenn der Fehlercode weiterhin besteht, sollte ein Techniker die Platine austauschen.
07
Die Heizung empfängt die Befehle des Reglers nicht richtig und es erscheint A8 oder AC.
Ursache: Kommunikation unterbrochen zwischen dem Busmodul, der Steuerungseinheit und der Elektronik.
Überprüfen Sie das Kabel zwischen dem Modul und der Steuerung. Wenn das Kabel in Ordnung ist, sollte ein Techniker das Modul oder die Platine überprüfen.
08
Die Heizung schaltet sich beim Heizen ab und auf dem Bildschirm erscheint E9.
Ursache: Der Sicherheitsschalter (STB) wurde aufgrund von Übertemperatur aktiviert.
Überprüfen Sie, ob die Pumpe zirkuliert, entlüften Sie die Anlage und überprüfen Sie die Sicherung der Platine. Wenn der Fehlercode zurückkommt, lassen Sie ihn von einem Techniker überprüfen.
09
Auf dem Bildschirm erscheint CC oder E2: die Platine liest einen Sensor nicht richtig.
Ursache: Außensonde oder unterbrochene oder kurzgeschlossene Hinleitungssonde.
Überprüfen Sie den betroffenen Sensor und sein Kabel. Wenn der Sensor und das Kabel in Ordnung sind, sollte ein Techniker dies überprüfen.

Fehlercodes von Junkers, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
EA	Es gibt keinen Ionisationsstrom: der Kessel erkennt die Flamme nicht und schaltet sich aus oder blockiert.	Pulsieren Sie das Rücksetzen einmal, wenn der Kessel es zulässt. Wenn es sich wiederholt, lassen Sie einen Techniker das Gas, die Ionisationselektrode und das Kabel überprüfen. Wenn alles in Ordnung ist, zielen Sie auf die Platine.
E9	Überhitzung: Der Sicherheitsbegrenzer wurde aktiviert.	Überprüfen Sie, ob sich keine Luft in der Anlage befindet und ob der Vorlaufsensor richtig angeschlossen ist. Wenn der Fehlercode zurückkommt, sollte ein Techniker die Pumpe und die Sicherung der Platine überprüfen.
F0	Interner Fehler der Elektronikplatine oder ihrer Verbindungen.	Überprüfen Sie die Feuchtigkeit und die Anschlüsse des Gehäuses der Platine, bevor Sie sie austauschen. Wenn der Fehlercode weiterhin besteht, ist die Platine das verdächtige Bauteil: Lassen Sie sie von einem Techniker überprüfen.
FA	Erkennt weiterhin eine Flamme, nachdem das Gas geschlossen wurde.	Lass einen Techniker die Verkabelung des Gasventils und des Elektroden überprüfen. Wenn die Verkabelung in Ordnung ist, deutet es auf die Platine hin.
E2	Der NTC-Fühler für die Heizungszufuhr ist unterbrochen oder kurzgeschlossen.	Überprüfen Sie den Vorlauffühler und sein Kabel. Wenn der Fühler und das Kabel in Ordnung sind, sollte ein Techniker die Platine überprüfen.
A7	Der NTC-Fühler für Warmwasser ist unterbrochen oder kurzgeschlossen.	Überprüfen Sie den Warmwassersensor und sein Kabel. Wenn der Sensor und das Kabel in Ordnung sind, sollte ein Techniker die Platine überprüfen.
A8	Kommunikation zwischen dem Busmodul und der Regelzentrale unterbrochen.	Überprüfen Sie das Kabel zwischen dem Busmodul und der Steuerung oder dem Regler. Wenn das Kabel in Ordnung ist, könnte das Modul oder die Platine defekt sein: Lassen Sie dies von einem Techniker überprüfen.
AC	Stromunterbrechung zwischen dem Steckmodul und der Heatronic-Elektronik.	Überprüfen Sie das Kabel zwischen dem Modul und der Elektronik. Wenn das Kabel in Ordnung ist, deutet der Fehler auf die Platine hin: Lassen Sie dies von einem Techniker überprüfen.
CC	Die Platine erkennt den Außentemperaturfühler nicht.	Überprüfen Sie den Außensensor und sein Kabel. Er erscheint nur, wenn ein Außensensor oder ein Busregler installiert ist.
d3	Bornes 8-9 offen: es fehlt die Brücke oder der Anschluss des Thermostats.	Überprüfen Sie die Klemmenleiste 8-9 und die Brücke, bevor Sie die Platine in Verdacht ziehen.
AA	Unterschiedliche Temperatur zwischen der Heizungsrücklauf und dem Warmwasser.	Überprüfen Sie die Heiz- und Warmwassersonden und ob sich Kalk im Wärmetauscher befindet. Wenn die Sonden in Ordnung sind, sollte ein Techniker dies überprüfen.
b1	Defekt oder falsch montierter Encoderstecker auf der Platine.	Überprüfen Sie, ob der Encoder-Stecker richtig montiert ist, und messen Sie ihn. Wenn alles in Ordnung ist und der Fehlercode weiterhin besteht, ist die Platine verdächtig.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Junkers

SKU intern Uniclima: PLC256
Marke: Junkers
Teileart: Junkers
Einheiten auf Lager: 6 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Inventar — Angegebene Referenz: 8 748 300 534-C
Inventar — Angegebene Anwendung im Inventar: ZWC 28/32 1MFA 23 Modell 2
Inventar — Montiertes Relais: 12 A / 250 VAC 7 A / 250 VAC
Inventar — Blauer runder Kondensator: EPCOS
Inventar — Blauer Kondensator: 1 μF / 400 V, Teilablesung «1U H 400 U7»
Inventar — Sichtbare Anschlüsse: LS, LR, N, S
Inventar — Montierte Komponente: HT II-3 / CA CA CC
Inventar — Angegebene Marke: Junkers

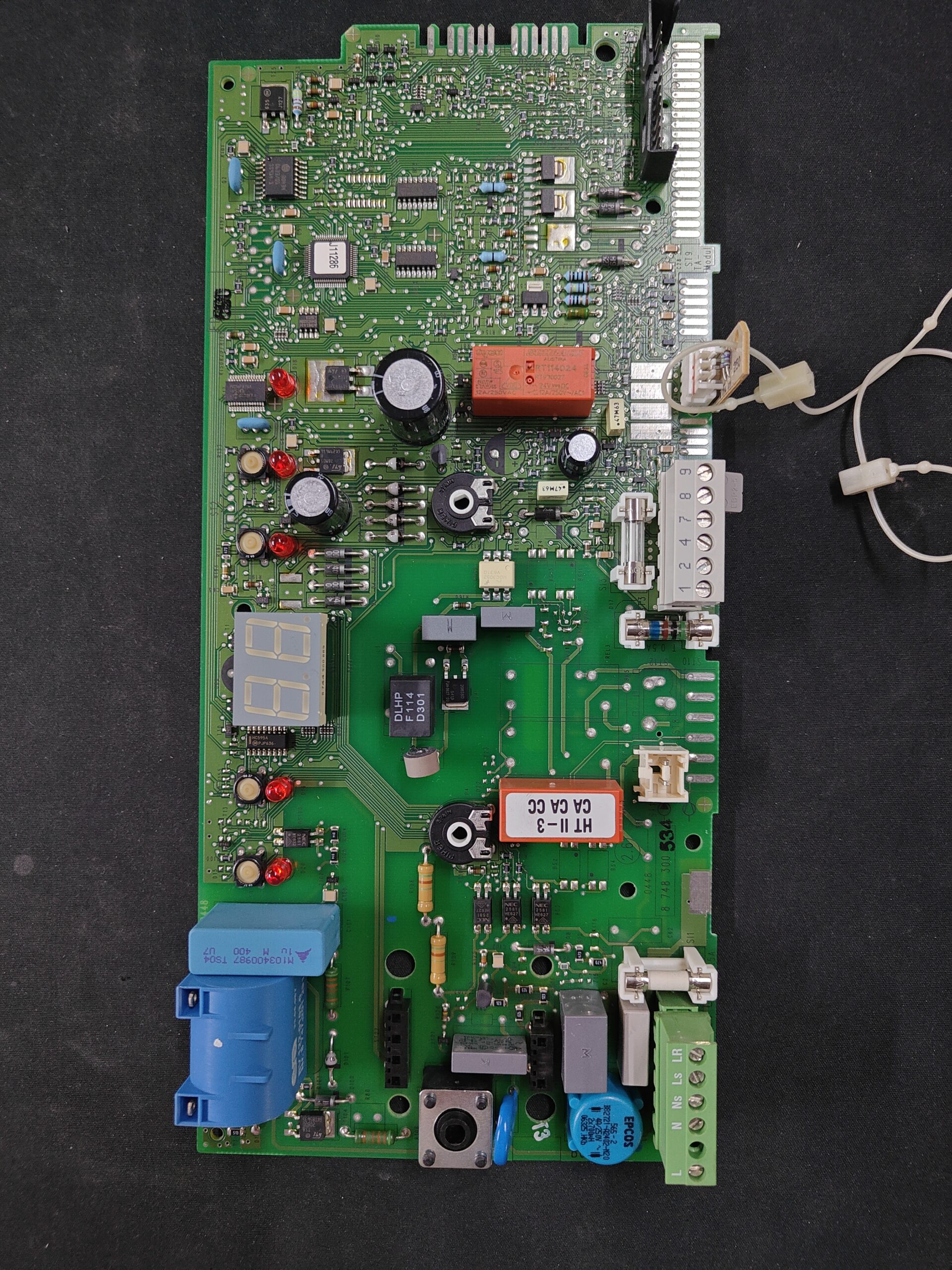

Identifikation — Bezeichnete Kennzeichnung: HT II-3 CA GA CC
Identifikation — Markierter Code: 8 748 301 333
Identifikation — Markierter Code: HT II-3 CA GA CC
Inventardaten — Angegebene Referenz: 8 748 300 534-C
Inventardaten — Angegebene Anwendung im Inventar: ZWC 28/32 1MFA 23
Inventardaten — Angegebene Anwendung im Inventar: Modell 2
Inventardaten — Montiertes Relais: 12 A / 250 VAC
Inventardaten — Montiertes Relais: 7 A / 250 VAC
Datenblatt: Kondensator blau rund: EPCOS
Datenblatt: Kondensator blau: 1 μF / 400 V, Teilablesung «1U H 400 U7»
Datenblatt: Bornes sichtbar: LS, LR, N, S
Inventardaten — Montierte Komponente: HT II-3 / CA CA CC
Inventardaten — Angegebene Marke: Junkers
Anwendungen, die noch überprüft werden müssen: ZWC 28/32 1MFA 23; «Modell 2» (Kompatibilitätstext, nicht identifizierte Variante) — Bestätigung ausstehend.

Vor dem Kauf

Junkers Euromaxx ZWC 24/28 —, als Familie und ohne Suffix
Junkers Euromaxx ZWB 28/32 —, als Familie und ohne Suffix
Nicht verwechseln: 8 748 300 533 — Platine (Leiterplatte), die die offizielle Liste von Junkers (2006/07) den Suffixen 2800 und 3589 der Familie ZWC28/32-1MFA 23 zuordnet — weicht um eine Ziffer von der 8 748 300 534-C ab und ist nicht die hier markierte 8 748 301 333: Vergleichen Sie den vollständigen Code.
Nicht verwechseln: 8 748 300 506 — Plakette der allgemeinen Säule dieser Liste, ohne Modellsuffix — Es ist nicht die, die der Liste den Suffixen 2800 und 3589 der Familie ZWC28/32-1MFA 23 zuweist.
Die Bezeichnung erscheint als „HT II-3 CA GA CC“ (markiert) und als „HT II-3 / CA CA CC“ (montierte Komponente). Vergleiche dies mit der Siebdruckbeschriftung deiner Platte.
verbinden Sie die 8 748 301 333 mit einer Junkers/Bosch-Platte; die offizielle Liste gibt einen anderen Code, 8 748 300 533, für die Familie (nach Suffix). Code und Kessel: registriert.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zur Bestätigung ausstehen: Junkers ZWC 28/32 1MFA 23.

Häufig gestellte Fragen

Häufige Fragen: Junkers

Wo befindet sich der Code dieser Junkers-Platte und welchen sollte ich vergleichen?

Auf dem eigenen Typenschild. Unsere Einheit trägt den Code 8 748 301 333 und die Bezeichnung HT II-3 CA GA CC; vergleiche sie mit den Angaben auf deinem Typenschild. Sie hat außerdem die Referenz 8 748 300 534-C. Ohne zusätzliche externe Bestätigung, die beide Codes verbindet, vergleiche immer den gesamten Code.

Eignet es sich für meinen Junkers ZWC 28/32 1MFA 23?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registrierte Anwendung: Diese Platte für die ZWC 28/32 1MFA 23. der Ersatzteile gibt außerdem die 8 748 301 333 als kompatibel mit der Euromaxx ZWC/ZWB 28/32 an, ohne den Suffix 1MFA 23 anzugeben. Wenn dein Heizkessel einen anderen Suffix hat, vergleiche den Code deiner Platte oder sende uns ein Foto über Kontakt.

Gilt die 8 748 300 533 aus der offiziellen Liste von Junkers?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Die offizielle Ersatzteilliste Junkers 6720611197 (2006/07) führt die 8 748 300 533 als Platte der Suffixe 2800 und 3589 der Familie ZWC28/32-1MFA 23 auf; die Zuordnung erfolgt über das Suffix, da die Tabelle den vollständigen Namen des Boilers nicht neben der Platte angibt. Sie unterscheidet sich von der 8 748 300 534-C und der hier gekennzeichneten 8 748 301 333, und wir konnten nicht überprüfen, ob es sich um eine andere Revision oder ein anderes Teil handelt. Vergleiche den Code deiner Platte.

Was bedeutet HT II-3 CA GA CC und was ist «FD 612»?

Die Kompatibilität dieser Variante muss noch bestätigt werden. HT II-3 CA GA CC ist die auf dem Typenschild angegebene Bezeichnung; notiere auch „HT II-3 / CA CA CC“ für das montierte Bauteil. Ohne zusätzliche Bestätigung erklärt sich die Buchstabenkombination. Von Dritten wird es als „FD 612 Steuerung“ unter dem Code 8748301333 bezeichnet, ist jedoch keine vom Hersteller registrierte Referenz.

Welche anderen Heizkessel haben dieses Typenschild?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registriert: die ZWC 28/32 1MFA 23. Sie gilt auch für die Euromaxx ZWC 24/28 und die ZWB 28/32, ohne Suffix; mit nur einer allein werden sie nicht als registriert betrachtet.

Welche Symptome deuten auf dieses Plattenheizgerät hin und was bedeutet F0?

Laut Angaben kann es bei einem Ausfall dieser Platine dazu kommen, dass der Kessel nicht startet, sich blockiert oder erratisch funktioniert, mit F0 (interner Fehler der Leiterplatte). Das offizielle Handbuch von Junkers für Euromaxx (Serien A/K, nicht die MFA 23) definiert F0 als internen Fehler der Heatronic und fordert den Austausch der Platine (unsere Übersetzung aus dem Deutschen). Keine offizielle Tabelle, die den Code F0 behandelt, nennt genau dein Modell: Das Handbuch Euromaxx gehört zur Serie A/K, und eine Drittanbieter-Kopie eines Junkers-Störungshandbuchs erwähnt die ZWC 28/32-1MFA, ohne den Code lesbar zu machen. Ein Techniker sollte die Diagnose bestätigen.

Kann ich sie selbst montieren?

Es muss von einem qualifizierten Techniker montiert werden. Das offizielle Servicehandbuch Euromaxx von Junkers gibt an, dass Reparaturen von einem autorisierten Installateur durchgeführt werden und dass der Hauptschalter vor der Arbeit am Gerät ausgeschaltet werden muss. Die Relais dieser Platine sind mit 12 A und 7 A / 250 VAC spezifiziert.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.
