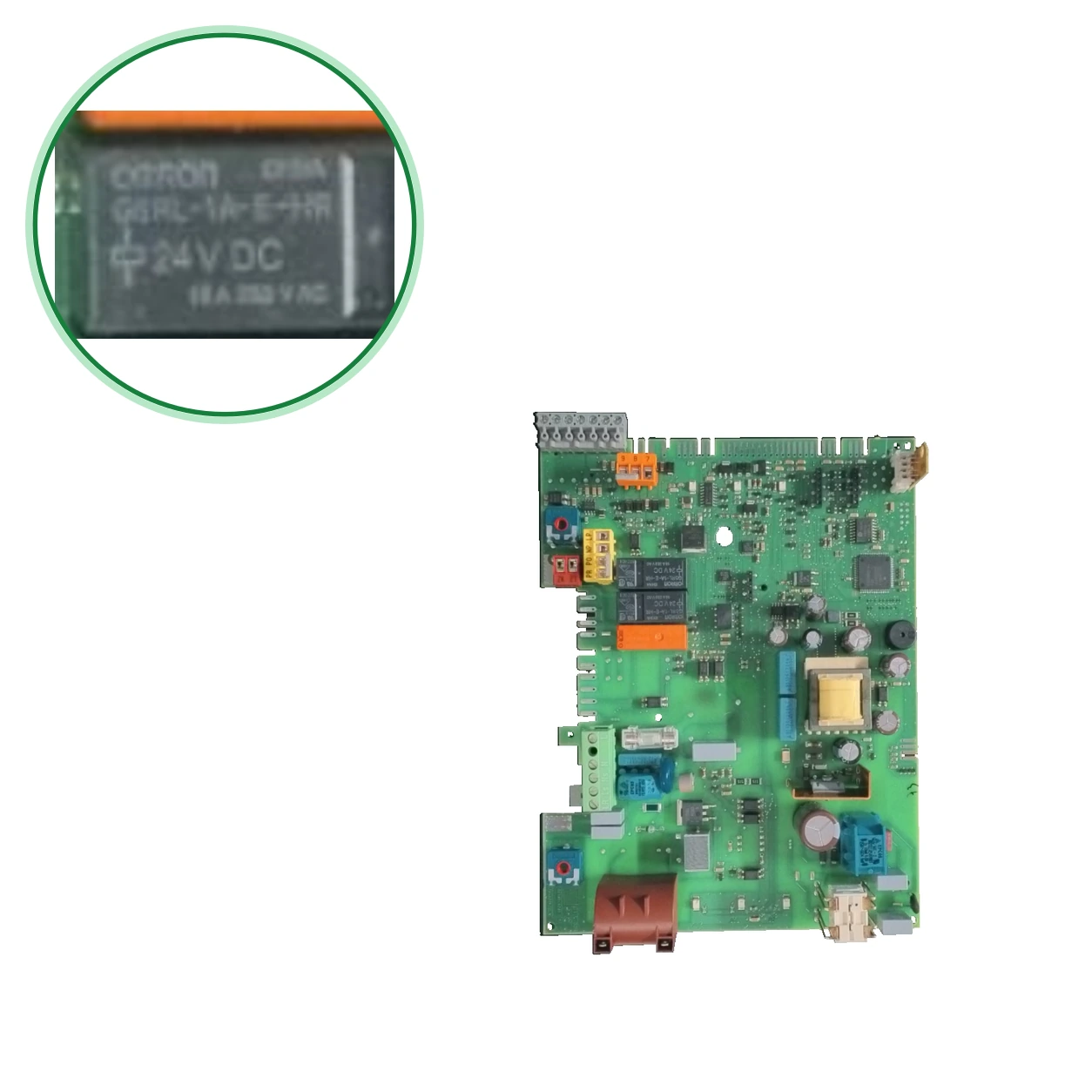

Platine Elektronik Junkers Heatronic 3 · 8748300923 für Cerapur Comfort ZWBC 30-2 C 23
Es ist die Hauptsteuerplatine: Sie steuert Zündung, Ventilator, Pumpe, Modulation und Sicherheitsfunktionen. Sie wird bei internen Fehlern (F0), Datenfehlern (b2) oder Kommunikationsfehlern (A8) verdächtigt, nachdem Sensoren, Verkabelung und codierter Stecker überprüft wurden.
- Teileart
- Junkers
- Zustand
- Generalüberholt
- Katalogreferenz
- 8748300923
- Garantie
- 1 Jahr
Junkers Heizkessel kompatibel mit der Referenz 8748300923
Junkers mit der Referenz 8748300923. Fünf bestätigte Kompatibilitäten: Junkers Cerapur Comfort ZWBC 30-2 C 23 und Junkers Cerapur Comfort ZWBC 25-2 C 23. Es gibt noch drei weitere Modelle, die wir derzeit überprüfen.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers Cerapur Comfort ZWBC 30-2 C 23 | Junkers | Kontrastiert |
| Junkers Cerapur Comfort ZWBC 25-2 C 23 | Junkers | Kontrastiert |
| Junkers Cerapur Comfort ZWBC 25-2 C 31 | Junkers | Kontrastiert |
| Junkers Cerapur Comfort ZWBC 30-2 C 31 | Junkers | Kontrastiert |
| Junkers Cerapur Comfort ZWBC25-2C 23S3700 | Junkers | Kontrastiert |
Überprüfungsbedürftige Modelle
Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.
| Junkers Cerapur ZWBC 24-2 C 23, 24-2 C 31 und 28-2 C 23 | Junkers | Nicht bestätigt |
|---|---|---|
| Junkers Cerapur ZWBC 28-2 C 31 | Junkers | Nicht bestätigt |
| Junkers Cerapur Comfort ZWBC25-2C 31S3700 | Junkers | Nicht bestätigt |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 8748300923 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Sieh dir das genaue Modell deiner Heizung auf dem Typenschild an (zum Beispiel ZWBC 30-2 C 23) und vergleiche es mit der Liste der kompatiblen Heizungen.
- Öffnen Sie die Frontseite der Heizung, wenn sie keinen Strom hat: die Platine befindet sich dahinter, im Steuergehäuse. Die 8748300923 ist normalerweise auf der Leiterplatte oder auf einem Aufkleber an der Seite aufgedruckt.
- Vergleiche die Anzahl und die Position der Relais und Anschlüsse mit den Fotos: unter einer gleichen Referenz gibt es verschiedene Versionen.
- Wenn sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie.
Symptome, die eine Diagnose bei den Junkers 8748300923 erfordern
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und reagiert nicht auf die Befehle des Frontpanels.
Ursache: Bitte bestätigen: es wird der Platine zugeschrieben. Überprüfen Sie zuerst die Sicherungen: das Handbuch gibt drei auf der Platine an.
- 02
Erratische Fehlermeldungen auf dem Bildschirm ohne ersichtlichen Grund.
Ursache: Bitte bestätigen: Es wird der Platine zugeschrieben. Überprüfen Sie vorher die Sensoren, die Verkabelung und den codierten Stecker.
- 03
Fehlercode F0 (interner Fehler).
Ursache: Das offizielle Handbuch fordert die Überprüfung der Zündkontakte und -kabel und, falls erforderlich, den Austausch der Platine.
- 04
Der Bildschirm zeigt F0 (interner Fehler).
Ursache: Defekte elektrische Kontakte oder Zündkabel, oder interner Fehler der Platine.
Überprüfen Sie die elektrischen Kontakte, die Zündkabel und das Gas/Luft-Verhältnis. Tauschen Sie die Platine nur aus, wenn es notwendig ist.
- 05
Der Bildschirm zeigt den Code b2.
Ursache: Fehlercode der Elektronik des Heizkessels.
Überprüfen Sie zuerst den codierten Stecker, die Sensoren und die Verkabelung. Wenn der Fehler weiterhin besteht, ist die Platine verdächtig.
- 06
Das Display zeigt A8 (unterbrochene Kommunikation mit dem BUS).
Ursache: Die Kommunikation mit dem BUS wurde unterbrochen. Wenn die BUS-Überprüfungen dies nicht erklären, könnte die Ursache auf der Platine liegen.
Überprüfen Sie die Verkabelung des BUS und dessen Anschlüsse sowie den codierten Stecker, bevor Sie die Platine austauschen.
- 07
Das Display zeigt F7: der Kessel erkennt eine Flamme, während er ausgeschaltet ist.
Ursache: Defekte Elektroden, Problem im Abgasrohr oder Feuchtigkeit auf der Platte.
Überprüfen Sie die Elektroden, das Abgasrohr und dass die Platte nicht feucht ist.
Fehlercodes von Junkers, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F0 | Interner Fehler | Überprüfen Sie die elektrischen Kontakte und die Zündkabel sowie das Gas/Luft-Verhältnis. Falls erforderlich, ersetzen Sie die elektronische Platine. |
| b2 | Fehlercode der Elektronik | Überprüfen Sie den codierten Stecker, die Sensoren und die Verkabelung. Wenn der Fehler weiterhin besteht, konsultieren Sie einen Techniker: Die Ursache könnte auf der Platine liegen. |
| A8 | Kommunikation mit dem BUS unterbrochen | Überprüfen Sie die Verkabelung des BUS und den codierten Stecker, bevor Sie die Platine ersetzen. |
| F7 | Flamme erkannt, während das Gerät ausgeschaltet ist. | Überprüfen Sie die Elektroden und das Abgasrohr sowie dass die Elektronikplatte nicht feucht ist. |
| E9 | Temperaturbegrenzer ausgelöst | Überprüfen Sie den Betriebsdruck, den Temperaturbegrenzer, den Betrieb der Pumpe und die Sicherungen der Platine, und entlüften Sie den Kessel. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Junkers 8748300923
- Katalogreferenz
- 8748300923
- SKU intern Uniclima
- PECZWBC30X
- Marke
- Junkers
- Teileart
- Junkers
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Teileart
- Hauptplatine / Steuerungsmodul
- Steuerungssystem
- Heatronic 3
- Hersteller der Komponente
- Omron
- Nennspannung der Spule des Relais
- 24 VDC
- Deklarierte Funktionen
- Zündung, Ventilator, Pumpe, Modulation und Sicherheitsvorrichtungen
- Modell des montierten Relais
- OMRON G5RL-1A-E-HR
- Relaiskontakte
- 16 A, 250 VAC
- Herkunft der zusätzlichen Daten
- Erklärte Informationen; Hilfsreferenzen und Anwendungen ohne nachgewiesene Herstelleräquivalenz.
- Inventar — Angegebene Anwendung im Inventar
- kompatibel mit der Referenz: Hauptplatine Heatronic 3 für die Junkers Cerapur Comfort ZWBC 30-2 C 23. Steuert Zündung, Ventilator, Pumpe, Modulation und Sicherheitsfunktionen. Diese generalüberholte Einheit ersetzt die Originaleinheit bei internen Fehlern (F0), Datenfehlern (b2) oder Kommunikationsfehlern (A8), nachdem Sensoren, Verkabelungen und der codierte Stecker überprüft wurden.
- Inventar — Unterkomponente
- Relais OMRON G5NB-1A-E; Spule 24 VDC.
- Herstellerdaten — Sicherungen
- 3 auf dem Typenschild; Ersatzteile hinter der Abdeckung · Offizielle Anleitung 6 720 615 759
- Anwendungen, die noch überprüft werden müssen
- Junkers Cerapur Comfort ZWBC 30-2 C 23 — in der aktuellen Beschreibung erwähnt; Dokumentenprüfung ausstehend.
- Der Fehler B3 im offiziellen Handbuch ist ein Fehler des Differenzdruckschalters; eine andere Webseite gibt ihn als Fehler der Elektronikdaten an. Befolgen Sie das Handbuch.
- Im E9 fordert das Handbuch die Überprüfung des Drucks, des Begrenzers, der Pumpe und der Sicherungen der Platine.
- Zur Bestätigung: Junkers Cerapur ZWBC 24-2 C 23, 24-2 C 31 und 28-2 C 23 — nach Modell: (gleich); nur nach Familie ZWBC24/ZWBC28
- Zu bestätigen: Junkers Cerapur ZWBC 28-2 C 31 — nur nach Modell:;, nur nach Familie ZWBC28
- Junkers Cerapur Comfort ZWBC25-2C 31S3700:
- Nicht verwechseln: 7 716 010 270 — Nummer, die einige zusammen mit dem Modell ZWBC 30-2 C 23 angeben (bezeichnet als „Seriennummer“) — erklärt, was sie identifiziert; die Referenz des Typschilds ist 8748300923.
- Die 8748300714 und die Versionsidentifikatoren stammen jeweils aus einer einzigen Quelle, ohne Erklärung: Vergleiche dein Schild, bevor du bestellst.
- (gleich in: demselben Katalog, 1 Herkunft) und verbinden die 8748300923 mit der ZWBC 30-2 C 23. Sie wird als neu und als original registriert; sie hat sie generalüberholt und das ist entscheidend.
Häufige Fragen: junkers 8748300923
Wie identifiziere ich die Junkers Heatronic 3 8748300923?
Passt es für meinen Junkers Cerapur Comfort ZWBC 30-2 C 23?
Gilt es auch für andere Cerapur Comfort, wie die ZWBC 25-2 C oder die 30-2 C 31?
Was bedeuten 8748300923, Heatronic 3 und 7 716 010 270?
Gibt es verschiedene Versionen mit der gleichen Referenz?
Welche Störung weist auf dieses Plakat hin?
Kann ich sie selbst montieren?
Wie identifiziert man dieses elektronische Bauteil?
