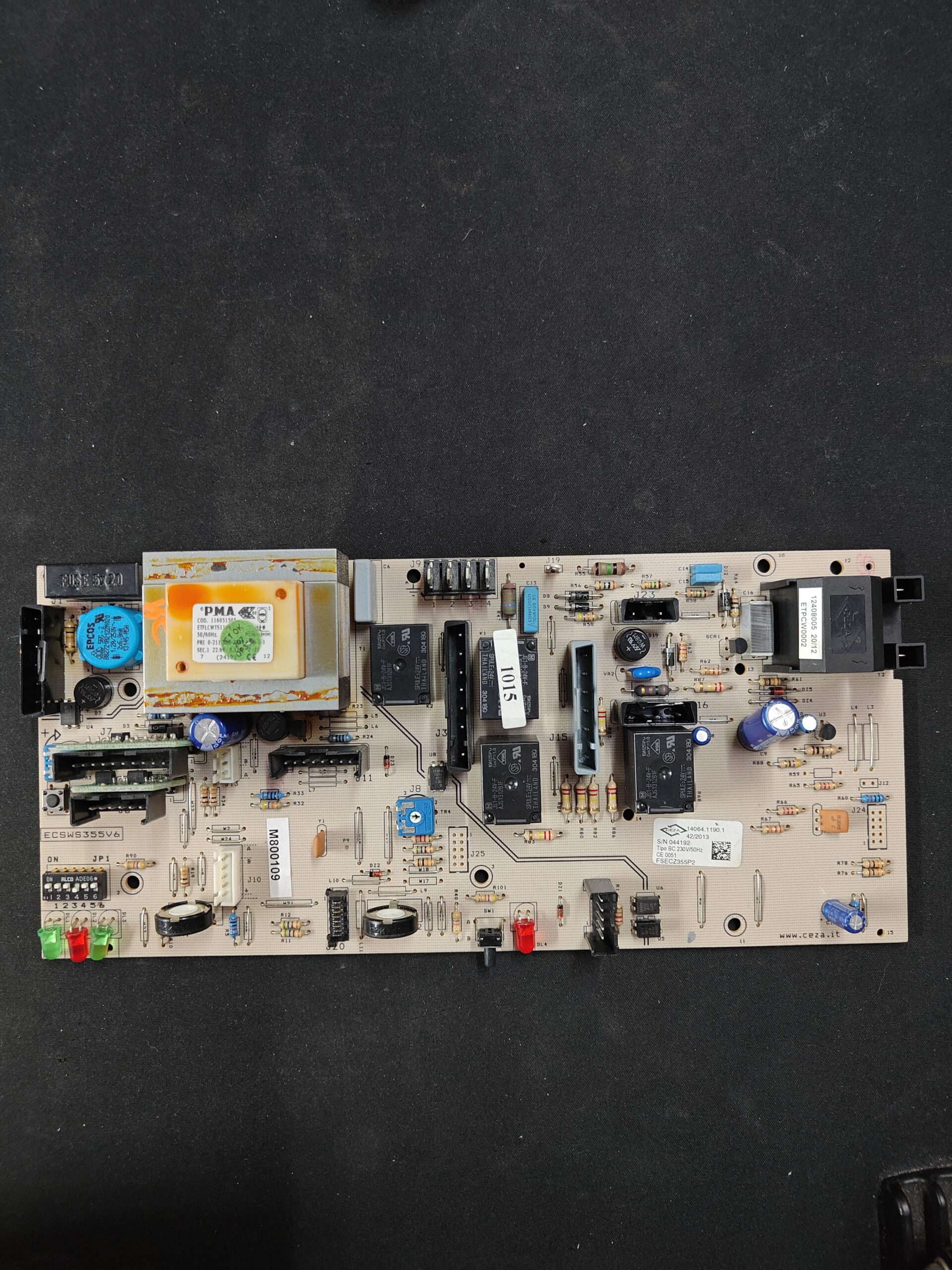

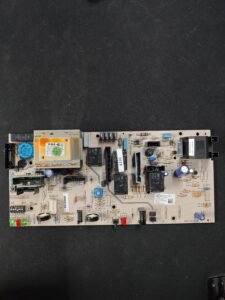

Platine Elektronik CEZA FSECZ355P2 · 14064.1190.1 für Biasi Malia 28E

Anwendung auf die genaue Variante steht noch zur Bestätigung aus. Es handelt sich um die elektronische Platine, die den Heizkessel regelt. Karte, Hauptplatine und Zündplatine vom Typ CEZA ST7 oder Regel-PCB. Sie wird verdächtigt, wenn der Heizkessel nicht startet oder sich nicht einschaltet und die Sicherung, die Verbindungen und die Sensoren in Ordnung sind.

Teileart: Elektronikplatinen
Zustand: Generalüberholt
SKU intern: PLC327
Garantie: 1 Jahr

inkl. MwSt. Lager · 3 Stk.

Kompatibilität

kompatibel mit der Referenz Biasi

Elektronische Platine. 0 nachgewiesene Kompatibilitäten. Es gibt weitere 11 Modelle, die wir noch überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Biasi Manaut Malia 24E	Biasi	Nicht bestätigt
Biasi Manaut Contract 3 Sterne M90.24CM/F und M90.28CM/F (seit 05/2006)	Biasi	Nicht bestätigt
Biasi Manaut Nova Parva / Super Parva / Parva Externa M90.24A (seit 11/2006)	Biasi	Nicht bestätigt
Biasi Manaut Minox 3 28E, Minox 3 24E und Minox 24-28 A/E (seit 09/2006)	Biasi	Nicht bestätigt
Biasi Savio Biasi M94.24CM und M94.28CM (nach 2006)	Biasi	Nicht bestätigt
Biasi Manaut Malia 28E	Biasi	Nicht bestätigt
Biasi Manaut Contract M90B.24A (seit 11/2006)	Biasi	Nicht bestätigt
Biasi Manaut Contract M90B.28A (seit 11/2006)	Biasi	Nicht bestätigt
Biasi Riva Compact M90E	Biasi	Nicht bestätigt
Biasi Riva Plus M90D	Biasi	Nicht bestätigt
Biasi Garda M90F	Biasi	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Suchen Sie auf dem Typenschild nach dem Code 14064.1190.1 und der Bezeichnung FSECZ355P2. Der Schaltkreis enthält auch M800109 und ECSWS355V6.
Vergleiche mit den Referenzen: BI1885101 (Manaut und Biasi) und M800109. Verwechsle sie nicht mit der BI1305101 (Riva Compact M96E) noch mit der BI1475114 (PCB «main» der Garda).
Sieh dir das Modell auf dem Typenschild deiner Heizung an: die Malia 28E ist registriert; vergleiche die Codes mit einem anderen Modell.
Sie stimmen überein, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie.

Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Die Heizung startet nicht und geht nicht an.
Ursache: Defekte Elektronikplatine, wenn die Sicherung, die Anschlüsse und die Sensoren in Ordnung sind.
Überprüfen Sie die Sicherung, die Verbindungen und die Sensoren. Wenn alles in Ordnung ist, vergleichen Sie die Codes Ihrer Platine mit denen dieser und kontaktieren Sie uns.
02
Es erscheint 06E, 07E oder 08E: Anomalie in einem NTC-Sensor.
Ursache: Defekte NTC-Sonde für Heizung, Sanitär oder Außenbereich oder mit fehlerhafter Verkabelung.
Lassen Sie es von einem Techniker überprüfen: den Sensor und seine Verbindung prüfen.
03
Die Heizung zündet nicht und blockiert mit dem Code E01.
Ursache: Keine Flamme beim Starten erkannt: Gasfehler, Zündfehler oder Elektrodenfehler.
Einmal neu zusammenbauen. Wenn es sich wiederholt, sollte ein Techniker es überprüfen.
04
Der Kessel blockiert mit E11, obwohl der Brenner ausgeschaltet ist.
Ursache: Lampenüberwachung: der Ionisationselektrode, ihr Kabel oder die Platte erkennen die Flamme.
Lassen Sie es von einem Techniker überprüfen: Elektrode, Kabel und Platte.
05
Der Fehlercode E03 erscheint erneut, nachdem der Heizkessel zurückgesetzt wurde.
Ursache: Interner Fehler der Platine oder der Verkabelung.
Wieder zusammenbauen und beobachten. Wenn es zurückkommt, soll ein Techniker es überprüfen: Verkabelung und danach die Platine.
06
Die Heizung blockiert mit E06, E07 oder E08 und die angezeigte Temperatur ist nicht zuverlässig.
Ursache: Defekte NTC-Sonde, oder mit Stecker oder Kabel in schlechtem Zustand.
Lass es von einem Techniker überprüfen: Stecker, Kabel und Sonde.
07
Der Kessel blockiert mit E22: Es gibt eine Flamme, obwohl das Gasventil geschlossen ist.
Ursache: Anruf vorhanden nach Schließen des Gasventils: Fehler der Platine oder des Ventils.
Es ist ein Sicherheitsalarm: Lassen Sie ihn so schnell wie möglich von einem Techniker überprüfen.
08
Die Heizung zündet nicht und die Kontrolllampe zeigt einen Zündfehler des Brenners an.
Ursache: Zündfehler: Es kann an fehlendem Gas, unzureichendem Funken oder defekten Elektroden liegen.
Überprüfen Sie, ob Gas mit Druck ankommt, ob ein Funke vorhanden ist und ob die Elektroden in gutem Zustand sind. Wenn alles in Ordnung ist, lassen Sie einen Techniker dies überprüfen, bevor Sie die Platine wechseln.

Fehlercodes von Biasi, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
01E	Blockierung aufgrund eines Zündfehlers des Brenners.	Drücken Sie einmal die Reset-Taste. Wenn es erneut blockiert, sollte ein Techniker es überprüfen: Es handelt sich normalerweise um die Zündelektrode oder die Flammenerkennungselektrode, und danach um das Gasventil.
06E	Anomalie des NTC-Fühler für die Heizung.	Lassen Sie es von einem Techniker überprüfen: Überprüfen Sie den Heizfühler und seine Verbindung.
07E	Anomalie des NTC-Fühler für Warmwasser.	Lassen Sie es von einem Techniker überprüfen: Überprüfen Sie den Warmwassersensor und seine Verbindung.
08E	Anomalie des externen NTC-Sensors.	Lassen Sie es von einem Techniker überprüfen: die Außensonde und ihre Verkabelung kontrollieren.
E01	Sicherheitsblockierung bei Zündfehler: Flamme wird beim Starten nicht erkannt.	Einmal neu zusammenbauen. Wenn es sich wiederholt, soll ein Techniker es überprüfen: Gas, Elektroden, Zündkabel und Platte.
E02	Blockierung durch Auslösung des Sicherheitsthermostats aufgrund von Übertemperatur.	Überprüfen Sie, ob Wasser zirkuliert, und entlüften Sie die Luft. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
E03	Generische Sperre: interner Fehler ohne konkrete Details.	Wieder zusammenbauen und beobachten. Wenn es zurückkommt, soll ein Techniker es überprüfen: es deutet auf die Platine und die Verkabelung hin.
E06	Fehler des NTC-Fühler für die Heizung (Vorlauf).	Lass es von einem Techniker überprüfen: Stecker, Kabel und Sonde. Achte auf die Sonde, wenn das Kabel in Ordnung ist.
E07	Fehler des NTC-Fühlers für Warmwasser.	Lassen Sie es von einem Techniker überprüfen: Stecker, Kabel und Hygienesonde. Instabiles Warmwasser deutet auf die Sonde hin.
E08	Fehler des externen NTC-Sensors. Betroffen ist nur, wenn ein Außensensor installiert ist.	Lassen Sie es von einem Techniker überprüfen: Kabel und Außensonde.
E11	Parasitische Flamme: der Kessel erkennt eine Flamme, während der Brenner ausgeschaltet ist.	Lassen Sie es von einem Techniker überprüfen: Ionisationselektrode, Kabel und Platte.
E12	Fehler des NTC-Rücklaufsensors der Heizung.	Lassen Sie es von einem Techniker überprüfen: Stecker, Kabel und Sonde. Die Rücklesung ist nicht zuverlässig.
E19	Anomalie des Sensors für den Warmwassereinlass.	Lassen Sie es von einem Techniker überprüfen: Anschluss und Sensor für das Trinkwasser.
E20	Blockierung des Gasventils aufgrund eines Fehlers in der Steuerhardware des Ventils.	Wieder zusammenbauen und überprüfen, ob es zurückkommt. Wenn es weiterhin besteht, sollte ein Techniker es überprüfen: es ist oft die Platine.
E21	Blockierung des Gasventils aufgrund eines Fehlers im Steuerrelais des Ventils.	Es lässt sich vor Ort nicht reparieren: Lassen Sie es von einem Techniker überprüfen. Es deutet auf die Platine hin.
E22	Präsenz der Flamme nach dem Schließen des Gasventils.	Es ist ein Sicherheitsalarm: Lassen Sie ihn so schnell wie möglich von einem Techniker überprüfen. Es deutet auf die Platine oder das Gasventil hin.
Fehler 01	Zündfehler des Brenners.	Überprüfen Sie, ob Gas mit Druck ankommt, ob ein Funke vorhanden ist und ob die Elektroden in gutem Zustand sind. Ein Zündfehler ist nicht immer die Platine: Lassen Sie dies von einem Techniker überprüfen. Das Handbuch des Modells verwendet diese Nummer nicht: Es zeigt den Fehler mit einer Kontrollleuchte an.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Placa electrónica Biasi

SKU intern Uniclima: PLC327
Marke: Biasi
Teileart: Elektronikplatinen
Einheiten auf Lager: 3 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Typ und gekennzeichnete Versorgung: Typ BC 230V/50Hz
Konformitätskennzeichnung: CE 0051
Inventar — Angegebene Referenz: M800109; 14064.1190.1
Inventar — Typ: BC; markierte Versorgung: 230 V/50 Hz
Inventar — Angegebene Anwendung im Inventar: MANAUT MALIA 28E
Inventar — Markierter Code: 14064.1190.1; 42/2013; 044192; 12408005 20/12; ETPCW0002; 1015
Inventar — PCB-Markierung: M800109; ECSWS355V6
Datenblatt: Typ der Platte: CEZA ST7 · Haupt- und Zündbrenner
Identifikation — Bezeichnete Kennzeichnung: FSECZ355P2
Identifikation — Markierter Code: 14064.1190.1
Identifikation — Markierter Code: 42/2013
Identifikation — Markierter Code: 044192
Identifikation — Markierter Code: M800109
Identifikation — Markierter Code: ECSWS355V6
Identifikation — Markierter Code: 12408005 20/12
Identifikation — Markierter Code: ETPCW0002
Identifikation — Markierter Code: 1015
Datenblatt: Typ und gekennzeichnete Versorgung: Typ BC 230V/50Hz
Datenblatt: markierung der konformität: CE 0051
Inventardaten — Angegebene Referenz: M800109; 14064.1190.1
Inventardaten — Typ: BC; markierte Versorgung: 230 V/50 Hz
Inventardaten — Angegebene Anwendung im Inventar: MANAUT MALIA 28E
Inventardaten — Markierter Code: 14064.1190.1; 42/2013; 044192; 12408005 20/12; ETPCW0002; 1015
Inventardaten — PCB-Markierung: M800109; ECSWS355V6
Anwendungen, die noch überprüft werden müssen: Transkription bestehend aus „Kompatibilitäten“; wurde in diesem Update nicht dokumentarisch validiert und sollte nicht als verifiziertes Kompatibilität behandelt werden: Biasi MALIA 28E

Vor dem Kauf

Por confirmar: Biasi Malia 24E: («Malia 24E mit 1 Platten»)
Bitte bestätigen: Biasi Contract 3 Sterne M90.24CM/F und M90.28CM/F (seit 05/2006):
Zu bestätigen: Biasi Nova Parva / Super Parva / Parva Externa M90.24A (seit 11/2006):
Por Bestätigung: Biasi M9024S, Manaut Minox 3 28E, Minox 3 24E und Minox 24-28 A/E (seit 09/2006):
Bitte bestätigen: Savio Biasi M94.24CM und M94.28CM (nach 2006):
Nicht kompatibel oder ursprünglich ausgeschlossen: Biasi Riva Compact M96E (24S, 28S und 32S) — Verwendet eine andere Zündplatte: BI1305101 (Bertelli),
Nicht verwechseln: BI1475114 — PCB «main» von Biasi Garda M90F — Anderer Code: wird separat von BI1885101 aufgelistet. Vergleiche es.
Vergleiche den 14064.1190.1 oder den M800109: Unbestätigt: die Bezeichnung FSECZ355P2.
Zu bestätigen: 14064.1190.1 und BI1885101: . M800109 und BI1885101: . Ohne offizielle Stückliste. Die Bezeichnungen variieren (Karte, Haupt- und Zündplatte, Regel-PCB). Malia 28E: bestätigt.
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zur Bestätigung ausstehen: Biasi Riva Compact M90E; Biasi Riva Plus M90D; Biasi Garda M90F.

Häufig gestellte Fragen

Häufige Fragen zur Elektronikplatine

Wie erkenne ich die Plakette 14064.1190.1?

Suche auf dem Typenschild nach dem Code 14064.1190.1 und der Bezeichnung FSECZ355P2; bringe auch M800109, ECSWS355V6 und die Kennzeichnung Typ BC 230V/50Hz mit. Gib „M800109 14064.1190.1“ als Modell der CEZA-Platine an und tituliere es „CEZA M800109 14064.1190.1 BI1885101“.

Eignet es sich für meinen Biasi Malia 28E?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Bestätigt: Ja. Registriert: für die Malia 28E. Erwähnt auch die Malia 24E. Wenn Ihr Heizkessel ein anderer ist, senden Sie uns über Kontakt ein Foto des Typenschilds und des Datenblatts oder rufen Sie die 911 17 77 77 an.

Was ist die BI1885101 und wie steht sie im Zusammenhang mit der 14064.1190.1?

Die BI1885101 ist die Referenz, die Biasi dieser CEZA-Karte zuweist. Sie verbinden 14064.1190.1 mit der BI1885101 (noch zu bestätigen) und verknüpfen sie mit M800109. Es wird angegeben, dass sie 10045083 ersetzt.

Welche anderen Heizkessel verwenden die BI1885101?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Zu bestätigen: Mit: Biasi Roca Contract M90B.24A und M90B.28A, Biasi Riva Compact M90E, Riva Plus M90D und Garda M90F. Mit: Contract 3 Stelle M90.24CM/F und M90.28CM/F, Nova Parva M90.24A und Savio Biasi M94.24CM und M94.28CM.

Ist es kompatibel mit dem Biasi Riva Compact M96E oder mit der PCB «main» der Garda?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Laut der Riva Compact M96E.24S, 28S und 32S hat sie eine andere Zündplatte, die BI1305101 (Bertelli). Dieselbe Liste für die Garda M90F enthält ein „Main“-PCB, das BI1475114, zusätzlich zu dem BI1885101. Vergleichen Sie den Code und schreiben Sie uns über Kontakt.

Was bedeutet jeder auf dem Typenschild markierte Code?

14064.1190.1 ist die CEZA-Referenz der Karte; M800109 befindet sich auf einem Aufkleber auf der Platine und verbindet sie mit der BI1885101; FSECZ355P2 ist die gekennzeichnete Bezeichnung; BI1885101 ist die Referenz von Biasi; ECSWS355V6 ist auf dem Schaltkreis serigrafiert.

Muss sie programmiert werden und wer sollte sie montieren?

Bitte beachten Sie, dass Ihr Modul BI1885101 gemäß den Anweisungen Ihres Produkts programmiert wird: Bitte geben Sie uns das Modell Ihres Heizkessels an. Es muss von einem qualifizierten Techniker montiert werden: Es arbeitet mit 230 V und steuert einen Gaskessel.
