Generalüberholt Cointra / Ferroli Elektronikplatinen B&P

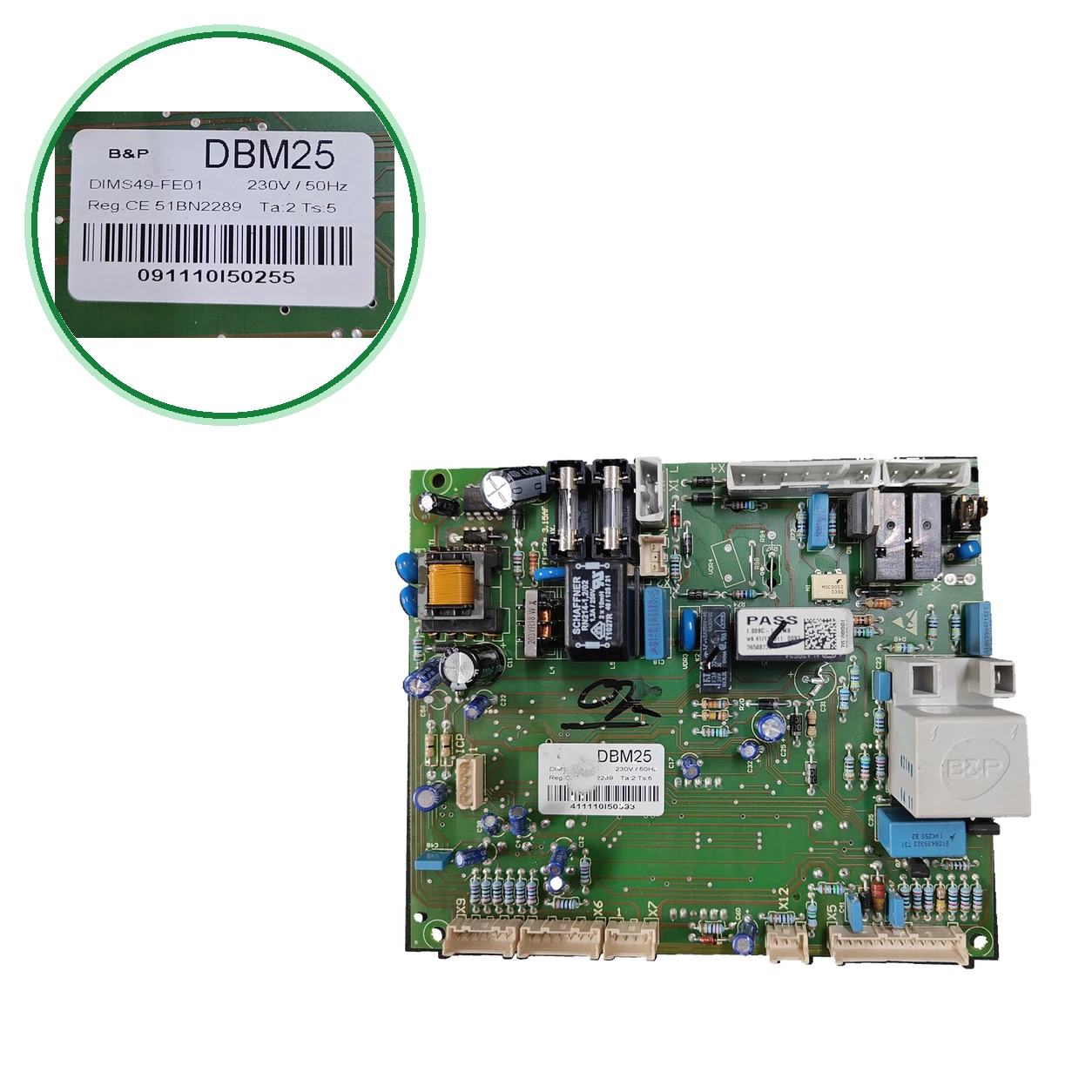

Platine B&P DBM25 · DIMS49-FE01 für Cointra Excellent Micro LN 24 / 32

Anwendung auf die genaue Variante steht noch zur Bestätigung aus. Steuerplatine, die mit der Zündung, der Modulation und den Sicherheitssystemen verbunden ist. Zündausfälle, Neustarts oder sporadische Fehler erfordern eine Diagnose, bevor sie ersetzt wird.

Teileart: Elektronikplatinen
Zustand: Generalüberholt
SKU intern: PLC296
Garantie: 1 Jahr

inkl. MwSt. Lager · 5 Stk.

Kompatibilität

kompatibel mit der Referenz Calderas Cointra / Ferroli

Platine. 0 nachgewiesene Kompatibilitäten. Es gibt noch 6 weitere Modelle, die wir derzeit überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Cointra / Ferroli Cointra Excellent Micro LN 24	Cointra / Ferroli	Nicht bestätigt
Cointra / Ferroli Cointra Excellent Micro Low NOx 24E	Cointra / Ferroli	Nicht bestätigt
Cointra / Ferroli Cointra Excellent Micro LN 32	Cointra / Ferroli	Nicht bestätigt
Cointra / Ferroli Cointra Excellent Micro Low NOx 32E	Cointra / Ferroli	Nicht bestätigt
Cointra / Ferroli Cointra Excellent Low NOx 24 E	Cointra / Ferroli	Nicht bestätigt
Cointra / Ferroli Cointra Excellent Low NOx 32 E	Cointra / Ferroli	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Sie lässt sich nicht einschalten, startet von selbst neu oder zeigt sinnlose Fehler an.
Ursache: Eine Datenblatt: Diese sind mit dieser Platine verbunden. Überprüfen Sie zuerst die 230 V und die Sicherungen F1-F2.
02
Der Kessel blockiert aufgrund von festgeklemmten Relais.
Ursache: Laut diesem Datenblatt können die internen Relais festkleben; es werden auch verbrannte Spuren oder Oxidation im Schaltkreis erwähnt.
03
Die Cointra Excellent Micro LN 32 E zeigt den Fehlercode F37.
Ursache: Wasserdruck der Anlage zu niedrig oder Drucksensor defekt. Die Anzeige beschränkt sich darauf, die Warnung anzuzeigen.
Lese das Manometer: Bei kalter Installation sollte es ungefähr 1,0 bar anzeigen. Wenn es darunter liegt, füllen Sie die Installation auf. Wenn der Druck korrekt ist, überprüfen Sie den Sensor. Schließen Sie diese beiden Ursachen aus, bevor Sie die Platine beschuldigen.

Fehlercodes Cointra / Ferroli, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F37	Wasserdruck der Installation falsch: Druck zu niedrig oder Sensor defekt (Excellent Micro LN 32 E).	Lade die Installation bis etwa 1,0 bar mit dem kalten Heizkessel auf. Wenn der Code weiterhin angezeigt wird, überprüfe den Drucksensor. Es handelt sich um eine Druckwarnung, nicht um einen Fehler der Platine selbst: Tausche sie nicht aus, ohne zuvor diese beiden Ursachen auszuschließen.
F39	Anomalie des Außensensors.	Überprüfen Sie die Verkabelung und den externen Sensor. Wenn alles in Ordnung ist, könnte es die Platine sein: Lassen Sie dies von einem Techniker überprüfen.
A41	Position der Sensoren: Ein Sensor ist von seinem Rohr getrennt.	Überprüfen Sie, ob der Sensor richtig in seinem Rohr sitzt. Wenn der Fehler weiterhin besteht, lassen Sie ihn von einem Techniker überprüfen.
F42	Fehler des Heizungsfühlers.	Es ist normalerweise ein defekter Sensor. Lassen Sie ihn von einem Techniker überprüfen und gegebenenfalls ersetzen.
F43	Der Schutz des Wärmetauschers wurde aktiviert.	Überprüfen Sie, ob Wasser zirkuliert, und entlüften Sie die Anlage. Wenn die Pumpe und die Luft in Ordnung sind, sollte ein Techniker dies überprüfen.
F47	Fehler des Wasserdrucksensors der Anlage.	Überprüfen Sie die Verkabelung des Drucksensors. Wenn alles in Ordnung ist, lassen Sie es von einem Techniker überprüfen.
F50	Anomalie im Modureg-Modul.	Überprüfen Sie die Verkabelung. Wenn alles in Ordnung ist, lassen Sie es von einem Techniker überprüfen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Placa electrónica Cointra / Ferroli

SKU intern Uniclima: PLC296
Marke: Cointra / Ferroli
Teileart: Elektronikplatinen
Einheiten auf Lager: 5 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Ernährung: 230 V / 50 Hz
CE-Registrierung: 51BN2289
Ta: 2
Ts: 5
Markierung der Sicherungen F1-F2: 3.15AF 250V
Datenblatt: Alimentación: 230 V · 50 Hz · Handbücher Cointra LN 24 E und LN 32 E (Abb. 33)
Verifizierte Daten — CE-Kennzeichnung: 51BN2289 · Datenblatt: DBM25
Registrierte Referenz: DIMS49-FE01
Registriertes Modell: DBM25
Zusätzliche Kennzeichnungen: Reg. CE: 51BN2289. Ta: 2; Ts: 5 (nicht gedruckte Einheiten). Markierung neben dem Sicherungshalter: F1-F2 3.15AF / 250V.
Anwendungen, die noch überprüft werden müssen: EXCELLENT MICRO LN 24 / EXCELLENT MICRO LOW NOX 24E; EXCELLENT MICRO LN 32 / EXCELLENT MICRO LOW NOX 32E — kompatibel mit der Referenz; Varianten ausstehend zur Bestätigung. Registrierte Anwendung: für Ihr Produkt 11692 („Placa Electrónica Ferroli (DIMS49-FE01)“): Divatech. Ausstehend zur Überprüfung mit der Dokumentation des Herstellers für die Referenz und physische Variante; diese kommerzielle Erklärung zertifiziert keine Kompatibilität oder Austauschbarkeit.

Vor dem Kauf

Im Handbuch der Excellent micro LN 32 E zeigt die Anomalie F37 einen zu niedrigen Druck der Anlage an (füllen Sie ihn auf) oder einen defekten Sensor: Überprüfen Sie den Druck, bevor Sie die Platine beschuldigen.
Nicht kompatibel oder ausgeschlossen: Cointra Excellent D Micro LN 24E — es wird eine andere Platte geliefert: ABM01
Der DIMS49-FE01-Kreis besteht nur aus: ohne zusätzliche externe Bestätigung verbindet er sich mit DBM25.
DBM25 ist in den offiziellen Handbüchern von Cointra (LN 24 E und LN 32 E) aufgeführt; 39834970. DIMS49-FE01: .
Registrierte Anwendungen, die auf Modell, Variante oder Programmierung zur Bestätigung ausstehen: Cointra Excellent Micro LN 24; Cointra Excellent Micro Low NOX 24E; Cointra Excellent Micro LN 32; Cointra Excellent Micro Low NOX 32E; Cointra Excellent Low NOX 24 E; Cointra Excellent Low NOX 32 E.

Häufig gestellte Fragen

Häufige Fragen zur Elektronikplatine

Wo befindet sich der Code dieses Platten und welchen sollte ich vergleichen?

Unsere Platine trägt DBM25, den Schaltkreis DIMS49-FE01 und die CE-Registrierung 51BN2289. Es wird gesagt, dass Ihre Referenz I39834970 (noch zu bestätigen) normalerweise auf der Leiterplatte oder auf einem seitlichen Aufkleber aufgedruckt ist. Vergleichen Sie dies mit Ihrer Platine DBM25 und der aufgedruckten Referenz (39834970, V39834970 oder I39834970).

Eignet es sich für meinen Cointra Excellent Micro LN 24, LN 32, Micro Low NOX 24E oder Micro Low NOX 32E?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Registriert: für diese vier Heizkessel. Darüber hinaus zeigen die offiziellen Handbücher von Cointra für die LN 24 E und die LN 32 E DBM25 in ihrem elektrischen Schema (Abb. 33), und zwischen 3 und geben sie für jede einzelne an.

Eignet es sich für einen Cointra Excellent Low NOX 24 E oder 32 E, oder für einen Excellent D Micro?

Die Kompatibilität dieser Variante muss noch bestätigt werden. Zu bestätigen: Low NOX 24 E und 32 E: sie haben diese nicht unter diesem Namen, aber sie geben sie mit der 39834970 und (gleiche Liste, 1 Herkunft). Die Excellent D Micro LN 24E ist eine andere Variante: sie hat das Typenschild ABM01. Sende uns über Kontakt ein Foto deines Teils und des Typenschilds.

Was ist der Unterschied zwischen 39834970, V39834970 und I39834970?

V39834970 = 39834970. Coinsat verwendet das V. Sie erscheinen in einer einzigen, zur Bestätigung: I39834970 (OEM-Referenz), FER39834970 und dass 39834970 36508730 (SM) ersetzt.

Was bedeuten DBM25, DIMS49-FE01 und 39834970?

DBM25 ist das Modell der Platine: es erscheint im elektrischen Schema der offiziellen Handbücher von Cointra und. 39834970 ist die Referenz Cointra/Ferroli. DIMS49-FE01 ist die Leiterplatte unserer Einheit; es wird zitiert und bestätigt.

Welche Symptome deuten auf diese Platte hin?

Sie wird mit Heizkesseln in Verbindung gebracht, die nicht zünden, sich selbst zurücksetzen, fehlerhafte Anzeigen auf dem Display zeigen oder festgefahrene Relais haben. Überprüfen Sie zuerst den Druck: Im offiziellen Handbuch der LN 32 E zeigt F37 zu niedrigen Druck an (laden Sie ihn auf) oder der Sensor ist defekt.

Kann ich sie selbst montieren?

Es ist nicht empfehlenswert. Sie arbeitet mit 230 V · 50 Hz und steuert das Zünden und die Sicherheitsfunktionen. Es wird darauf hingewiesen, dass sie von einem qualifizierten Techniker installiert werden muss, und es wird ein professioneller Techniker empfohlen.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.
