Platine Elektronik Honeywell W4115B-1317 für Gasheizung
Generalüberholt Honeywell Elektronikplatinen

Platine Elektronik Honeywell W4115B-1317 für Gasheizung

Es ist die Platine, die den Kessel steuert: sie verwaltet die Zündung, den Ventilator oder die Pumpe, die Sonden und das Gasventil.

Teileart
Elektronikplatinen
Zustand
Generalüberholt
SKU intern
TC00596ATX
Garantie
1 Jahr
inkl. MwSt. Lager · 2 Stk.
Kompatibilität

kompatibel mit der Referenz Honeywell Heizkessel

Elektronische Platine. 0 nachgewiesene Kompatibilitäten. Es gibt weitere 15 Modelle, die wir noch überprüfen.

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Honeywell Ferroli NE Fluss 20 CEHoneywellNicht bestätigt
Honeywell Ferroli NE Fluss 20 EL PN CEHoneywellNicht bestätigt
Honeywell Ferroli NE Fluss 20 PN CEHoneywellNicht bestätigt
Honeywell Ferroli NE Fluss 20 EL CEHoneywellNicht bestätigt
Honeywell Ferroli Master CE 20 MELHoneywellNicht bestätigt
Honeywell Ferroli Mikra 20 CE MELHoneywellNicht bestätigt
Honeywell Ferroli NE TF 120 CEHoneywellNicht bestätigt
Honeywell Ferroli NEF96HoneywellNicht bestätigt
Honeywell Ferroli NEFA20CEHoneywellNicht bestätigt
Honeywell Ferroli NEWELITEHoneywellNicht bestätigt
Honeywell Ferroli Optima 601, 801 und 901HoneywellNicht bestätigt
Honeywell Ferroli Optima 201, 1001 und 2001HoneywellNicht bestätigt
Honeywell Ferroli Hawk II und Optima 701HoneywellNicht bestätigt
Honeywell Ferroli Hawk 11HoneywellNicht bestätigt
Honeywell Ferroli Optima 700 COMBI NGHoneywellNicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? ·

Leitfaden

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

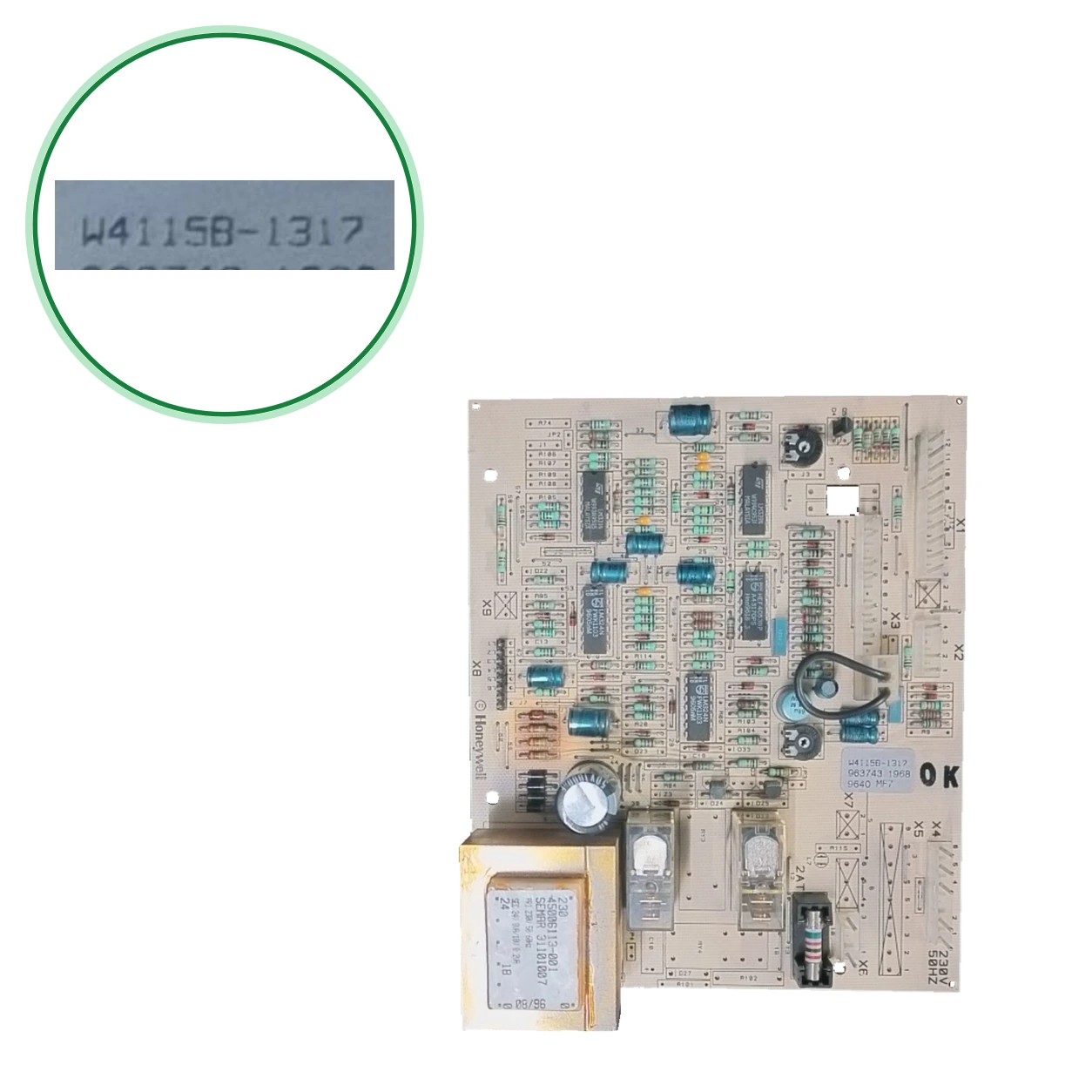

  1. Überprüfen Sie auf dem Typenschild die Bezeichnung W4115B-1317 und vergleichen Sie sie mit Ihrer. Varianten mit einem anderen Suffix (W4115B1192, W 4115 B 1218B, W4115B1325, w4115b1333u): Stellen Sie sicher, dass Ihre 1317 ist.
  2. Vergleiche auch die Markierungen 963743 1968 und 9640 MF7 auf dem Typenschild sowie im Transformator, SEMAR 31101007 oder 311101007 / 45006113-001.
  3. Vergleichen Sie die Verteilung und die Anschlüsse mit den Fotos: die Platine zeigt 230 V 50 Hz und „2AT“ als Schutz.
  4. Zur Bestätigung: Wenn die Stückliste deines Heizkessels den Code Ferroli 39803410 angibt, schaue dir das Suffix deines Typschildes an: es verbindet sich mit der W4115B1317 und vier mit der W4115B1325. Keine sagt, dass sie austauschbar sind.
  5. Häufige Fragen: Hast du Fragen? Sende uns über Kontakt ein Foto des Etiketts deines Bauteils und des Typenschilds des Heizkessels.
Diagnose und Fehlercodes

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

  • 01

    Die Heizung springt nicht an: der Brenner startet nicht und es erscheint A01.

    Ursache: Kein Gas, Elektroden defekt oder Gasventil defekt.

    Überprüfen, ob Gas ankommt, und einmal zurücksetzen. Wenn es sich wiederholt, sollte ein Techniker es überprüfen.

  • 02

    Der Kessel erkennt eine Flamme, während der Brenner ausgeschaltet ist, und blockiert (A02).

    Ursache: Anomalie des Elektroden oder der Platine.

    Überprüfen Sie die Elektrode und die Verkabelung. Wenn alles in Ordnung ist, sollte ein Techniker die Platine überprüfen.

  • 03

    Der Kessel blockiert aufgrund von Überhitzung (A03).

    Ursache: Defekter Heizsensor oder fehlende Wasserzirkulation.

    Luft entlüften und die Pumpe überprüfen. Wenn es sich wiederholt, sollte ein Techniker es überprüfen.

  • 04

    Der Brenner zündet nicht und der Kessel zeigt A01 an.

    Ursache: Gas, Elektroden, Gasventil oder Platte.

    Einmal neu zusammenbauen. Wenn es sich erneut blockiert, sollte ein Techniker es überprüfen.

  • 05

    Die Heizung zeigt F39 (äußerer Sensor) oder F42 (Heizsensor) auf dem Bildschirm an.

    Ursache: Defekter Sensor oder Kabelbruch bzw. Kurzschluss.

    Lassen Sie einen Techniker die Sonde, den Sensor und die Verkabelung überprüfen.

Fehlercodes von Honeywell, die eine Diagnose erfordern

CodeStörungTechnische Überprüfungen
A01Zündfehler: Der Brenner zündet nicht und der Kessel blockiert.Überprüfen, ob Gas ankommt und ob der Elektroden nicht verschmutzt oder beschädigt ist. Wenn es nach dem Zurücksetzen erneut auftritt, deutet dies auf die Platine oder das Gasventil hin: Lassen Sie dies von einem Techniker überprüfen. Liste der Ferroli-Produktreihe; im Handbuch des Masters bestätigen.
A02Es gibt eine Flammensignal mit dem Brenner ausgeschaltet und der Kessel blockiert.Überprüfen Sie die Verkabelung und den Zustand der Ionisationselektrode sowie des Siphons. Wenn die Elektrode in Ordnung ist, ist die Platte das Teil, das überprüft werden muss: Lassen Sie es von einem Techniker ansehen. Bestätigen Sie dies im Handbuch des Masters.
A03Übertemperaturschutz: Der Kessel blockiert bei übermäßiger Wärme.Überprüfen Sie, ob Wasser zirkuliert und ob sich keine Luft in der Anlage befindet. Wenn das Problem weiterhin besteht, könnte es am Heizsensor oder an der Platine liegen: Lassen Sie dies von einem Techniker überprüfen. Bestätigen Sie dies im Handbuch des Masters.
F12Fehler im Warmwasser-Sensor.Überprüfen Sie die Verkabelung und den Warmwassersensor. Wenn alles in Ordnung ist, könnte die Platine den Sensor falsch auslesen. Im Handbuch des Masters bestätigen.
A06Nach der Zündphase ist keine Flamme vorhanden.Falls es wiederholt, sollte ein Techniker Gas, Elektroden und die Regelung des Brenners überprüfen, bevor die Platine gewechselt wird. Nur auf Markenebene bei Ferroli bestätigt; Quelle dieser Reihe fehlt.
F10Anomalie des Sensors für den Hinweg.Wenn die Verkabelung des Sensors in Ordnung ist, könnte der Sensor defekt sein. Lassen Sie ihn von einem Techniker überprüfen. Nur auf Markenebene bei Ferroli bestätigt; Quelle dieser Reihe fehlt.
F39Anomalie des Außensensors.Kurzschlussverdrahtung oder defekter Sensor; auch wenn der Sensor mit aktivem einstellbarem Temperaturmodus getrennt ist. Lassen Sie es von einem Techniker überprüfen. Nur auf Markenebene bei Ferroli bestätigt; Quelle dieser Reihe fehlt.
F42Anomalie des Heizsensores.Heizsensor defekt oder Kabel unterbrochen. Lassen Sie es von einem Techniker überprüfen. Nur auf Markenebene bei Ferroli bestätigt; Quelle dieser Reihe fehlt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Honeywell-Platine

SKU intern Uniclima
TC00596ATX
Marke
Honeywell
Teileart
Elektronikplatinen
Einheiten auf Lager
2 Stk.
Zustand
Generalüberholt
Garantie
1 Jahr
Versand
4–5 Werktage (Deutschland)
Rückgabe
14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Siebdruckplatte
230 V 50 Hz
Transformator: Eingangsmarkierung
PRI230V50/60Hz
Transformator: gekennzeichnete Ausgänge
SEC24V8VA/18V2VA
Siebdruckschutz
2AT
Inventar — Angegebene Anwendung im Inventar
kompatibel mit der Referenz: Platine Honeywell W4156B-1312 für Gasheizung. Steuert Zündung, Ventilator/Pumpe, Sonden und Gasventil. Diese generalüberholte Einheit wird durch den Siebdruck auf der Platine validiert. Es gibt kein verifiziertes Heizungsmodell: Vergleichen Sie die Referenzen und Anschlüsse mit Ihrer Originalplatine, bevor Sie kaufen.
Inventar — Platte
Netzversorgung 230 V, 50 Hz
Inventar — Unterkomponente Transformator SEMAR 311101007
primär 230 V 50/60 Hz; sekundär 24 V 8 VA / 18 V 0,2 VA
Inventar — Unterkomponente Transformator SETRA 42008113-001
50 Hz; Datum: 08/96
Inventar — Unterkomponente Transformator SEMAR 31101007 / 45006113-001
primär 230 V 50/60 Hz; sekundär sichtbar 24 V 8 VA / 18 V
Identifikation — Bezeichnete Kennzeichnung
W4115B-1317
Identifikation — Markierter Code
963743 1968; 9640 MF7
Identifikation — Markierter Code
SEMAR31101007; 45006113-001
Datenblatt: Serigrafie der Platte
230 V 50 Hz
Datenblatt: Transformator: Eingangsmarkierung
PRI230V50/60Hz
Datenblatt: Transformator: markierte Ausgänge
SEC24V8VA/18V2VA
Datenblatt: Serigrafie zum Schutz
2AT
Inventardaten — Angegebene Anwendung im Inventar
Kompatibilitäten:
Inventardaten — Angegebene Anwendung im Inventar
Elektronische Steuerplatine Honeywell W4156B-1312 für Gasheizkessel. Sie steuert Zündung, Ventilator/Pumpe, Sonden und Gasventil. Diese generalüberholte Einheit wird durch den Siebdruck auf der Platine validiert. Es gibt kein verifiziertes Kesselmodell: Vergleichen Sie die Referenzen und Anschlüsse mit Ihrer Originalplatine, bevor Sie kaufen.
Datenblatt: Placa
Netzversorgung 230 V, 50 Hz
Inventardaten — Unterkomponente Transformator SEMAR 311101007
primär 230 V 50/60 Hz; sekundär 24 V 8 VA / 18 V 0,2 VA
Datenblatt: Subkomponente Transformator SETRA 42008113-001
50 Hz; Datum: 08/96
Inventardaten — Unterkomponente Transformator SEMAR 31101007 / 45006113-001
primär 230 V 50/60 Hz; sekundär sichtbar 24 V 8 VA / 18 V
Vor dem Kauf
  • Ferroli NE Fluss 20 CE — Vía 39803410
  • Bitte bestätigen: Ferroli NE Fluss 20 EL PN CE — Vía 39803410
  • Bitte bestätigen: Ferroli NE Fluss 20 PN CE — Via 39803410
  • Bitte bestätigen: Ferroli NE Fluss 20 EL CE — Via 39803410
  • Ferroli Master CE 20 MEL — Vía 39803410
  • Bitte bestätigen: Ferroli Mikra 20 CE MEL — Vía 39803410
  • Ferroli NE TF 120 CE — Vía 39803410
  • Ferroli NEF96 — Vía 39803410
  • Bitte bestätigen: Ferroli NEFA20CE — Via 39803410
  • Bitte bestätigen: Ferroli NEWELITE — Vía 39803410
  • Zu bestätigen: Ferroli Optima 601, 801 und 901 — Vía 39803410 ·: 2 britische und, Land nicht bestätigt
  • Bestätigen: Ferroli Optima 201, 1001 und 2001 — Vía 39803410 · britisch
  • Zu bestätigen: Ferroli Hawk II und Optima 701 — Via 39803410 · jeweils: (Land nicht bestätigt) und eine britische (für Hawk II, für Optima 701)
  • Bitte bestätigen: Ferroli Hawk 11 — Vía 39803410
  • Ferroli Optima 700 COMBI NG — Vía 39803410
  • Nicht kompatibel oder ausgeschlossen: Ferroli NE FLUSS 20 CR EL CE — Liste der Teile Ferroli NE FLUSS 20 CR EL CE, Ausg. 10.96 (PDF in ): enthält die Platte 3831696/0 (W 7075 C 1001). Ohne weitere.
  • Nicht verwechseln: W4115B1325 — Honeywell VMF7-Platine (auch 1325B oder 1325/U) die mit 39803410 und die italienischen für Ferroli NE Fluss 20 und NE100/NE127 — Anderer Suffix (1325, nicht 1317). Unbestätigt: ob sie austauschbar sind.
  • Nicht verwechseln: W4115B1192 / W411581333 — Zündkästen von Honeywell der Serie W4115 (Antares K.226.01 und K.226.04), für Ferroli — Andere Endungen: es ist nicht die 1317
  • Nicht verwechseln: W 4115 B 1218B — Honeywell-Platine W 4115 B 1218B (Code 98.28405) — Anderer Suffix: nicht die 1317
  • Nicht verwechseln: w4115b1333u — Modulationsplatte SM07408 in der Liste (ein anderes Produkt derselben) — Es handelt sich um eine andere Modulationsplatte.
Häufig gestellte Fragen

Häufige Fragen zur Elektronikplatine

Wie identifiziere ich die Honeywell W4115B-1317-Platine?
Suchen Sie die Bezeichnung W4115B-1317, die auf dem Typenschild angegeben ist. Vergleichen Sie auch die Markierungen 963743 1968 und 9640 MF7 sowie im Transformator SEMAR 31101007 oder 311101007 / 45006113-001. Wenn das Suffix nicht 1317 ist, stimmt die Bezeichnung nicht mit diesem Typenschild überein.
Für welche Heizung ist die W4115B-1317 geeignet?
Es gibt kein bestätigtes Kesselmodell für diese Einheit und Unbestätigt: die W4115B-1317 zusammen mit einem Kessel. Eingetragene Bezeichnung: Ferroli VMF7B 39803410 mit „Vari modelli“. Für diesen Code werden Ferroli NE Fluss 20 CE, NE Fluss 20 EL PN CE und NE Fluss 20 PN CE (noch zu bestätigen) genannt; bitte überprüfen Sie die Seriennummer. Senden Sie uns ein Foto des Typenschilds Ihres Kessels über Kontakt oder rufen Sie 911 17 77 77 an.
Was sind die Codes 39803410, 38316700 und 38316711?
Das sind Ferroli-Codes für eine VMF7-Platine. 39803410 wird für mehr als verkauft und 38316700 ist der vorherige Code („ex“) gemäß 4. Verbinde nur 39803410 und 38316700 mit der W4115B1317; Nicht bestätigt: 38316711 mit ihr. Gib 38316711 als Originalcode der Platine und als „ex“: zur Bestätigung an.
Ist die W4115B-1317 dasselbe wie die W4115B1325 oder andere W4115B?
ohne zusätzliche Bestätigung steht es geschrieben. gib 39803410 mit der W4115B1325 (auch 1325B oder 1325/U); Eingetragene Bezeichnung: die 1317. Es gibt außerdem die W4115B1192, die W 4115 B 1218B und eine Modulationsplatte w4115b1333u. Vergleiche das Suffix deiner Platte.
Was bedeuten W4115B-1317, 963743 1968 und 9640 MF7?
W4115B-1317 ist die auf dem Typenschild angegebene Bezeichnung. 963743 1968 und 9640 MF7 sind Markierungen, die ohne zusätzliche Bestätigung erklärt werden. Die offiziellen Listen von Ferroli bezeichnen „MF7“ (3831670/0, NE 100 PN CE) und „VMF7“ (3831671/0, NE FLUSS 24 EL CE) auf dem Typenschild dieser beiden Kessel; keine verbindet sie mit diesem. Die markierten Codes entsprechen nicht unbedingt der Referenz eines Kits.
Welche elektrischen Daten sind auf diesem Typenschild angegeben?
Die Plakette zeigt 230 V 50 Hz und „2AT“ als Schutz an. Der Transformator hat auf der Primärseite 230 V 50/60 Hz und auf der Sekundärseite „SEC24V8VA/18V2VA“ angegeben. Dies sind Angaben des abgebildeten Exemplars, keine Betriebswerte.
Wer sollte diese Platte montieren?
Es muss von einem qualifizierten Techniker montiert werden. Die Platine arbeitet mit 230 V und steuert die Zündung sowie das Gasventil. Bevor Sie eingreifen, trennen Sie die Stromversorgung der Heizung und schließen Sie das Gas.
Wie identifiziert man dieses elektronische Bauteil?
Vergleiche den Siebdruck, die Verteilung der Anschlüsse und die genaue Variante des Schaltkreises mit den Fotos.

Ersatzteile im Zusammenhang mit Honeywell

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)
1 Jahr Garantie geprüft und getestet
14 Tage Rückgaberecht nicht installierte Teile
Technischer Support Wir überprüfen dein Modell.
Platine Elektronik Honeywell W4115B-1317 für Gasheizung
