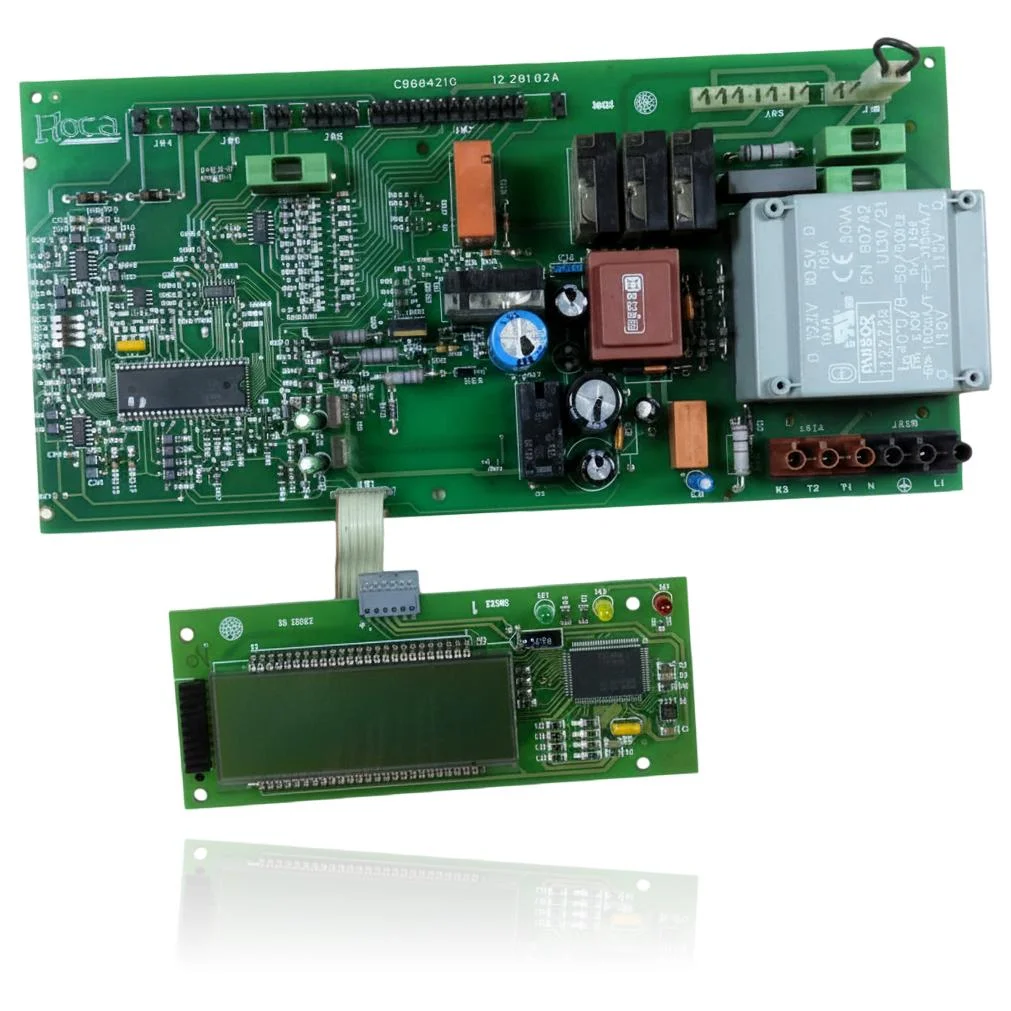

Platine Elektronik Baxi Roca R-20A - Code C960421C 12.201.02A

Kessel kompatibel mit der Referenz 122120830

Elektronische Platine mit der Referenz 122120830. Eine nachgewiesene Kompatibilität: R-15/20.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 122120830 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 122120830 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine 122120830 erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Das Display zeigt nichts an, es ist komplett schwarz, obwohl der Heizkessel zu funktionieren scheint.

  Ursache: Das Display kommuniziert mit der Hauptplatine über ein Flachkabel; wenn diese Verbindung oder die Displayplatine ausfällt, werden keine Informationen angezeigt, obwohl der Rest funktioniert.

  Überprüfen Sie, ob das Flachkabel zwischen der Hauptplatine und dem Display richtig eingesteckt ist und keine verbogenen Pins aufweist, bevor Sie eine der beiden Platinen als defekt betrachten.

• 02

  Der Kessel ist komplett tot, ohne jegliche Anzeige oder Geräusch.

  Ursache: Der Transformator oder die Stromversorgung der Hauptplatine liefern keinen Strom mehr an die gesamte Elektronik.

  Messen Sie mit einem Multimeter, ob Netzstrom an den Eingang der Platine ankommt, bevor Sie sie ersetzen.

• 03

  Es erscheinen fehlerhafte oder inkohärente Fehlercodes im Vergleich zum tatsächlichen Zustand des Heizkessels.

  Ursache: Die Hauptplatine interpretiert die Signale der Sicherheitssensoren falsch und blockiert den Kessel, ohne dass diese Komponenten tatsächlich defekt sind.

  Notiere den Code und den Zeitpunkt, an dem er erscheint, und schließe vorher den Druckschalter und den NTC aus, indem du ihre Kontinuität misst.

• 04

  Die Fernbedienung reagiert auf keinen Tastendruck, obwohl das Display sich einschaltet.

  Ursache: Der Mikroprozessor der Hauptplatine verwaltet die Kommunikation mit der Anzeigeplatine; wenn diese Kommunikation ausfällt, haben die Tasten keine Wirkung mehr.

  Überprüfen Sie, ob das Flachkabel zwischen den beiden Platten richtig angeschlossen ist, bevor Sie die Baugruppe austauschen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Baxi Roca 122120830

Katalogreferenz

122120830

SKU intern Uniclima

RPE R-20A

Marke

Roca

Teileart

Elektronikplatinen

Einheiten auf Lager

0 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Platinencode

C960421C 12.201.02A

Code-Anzeige

2D093 SS

Transformator

AUROR 1122728, 50VA, CE, EN 61558, UL 30/21, 230V ~50/60Hz
