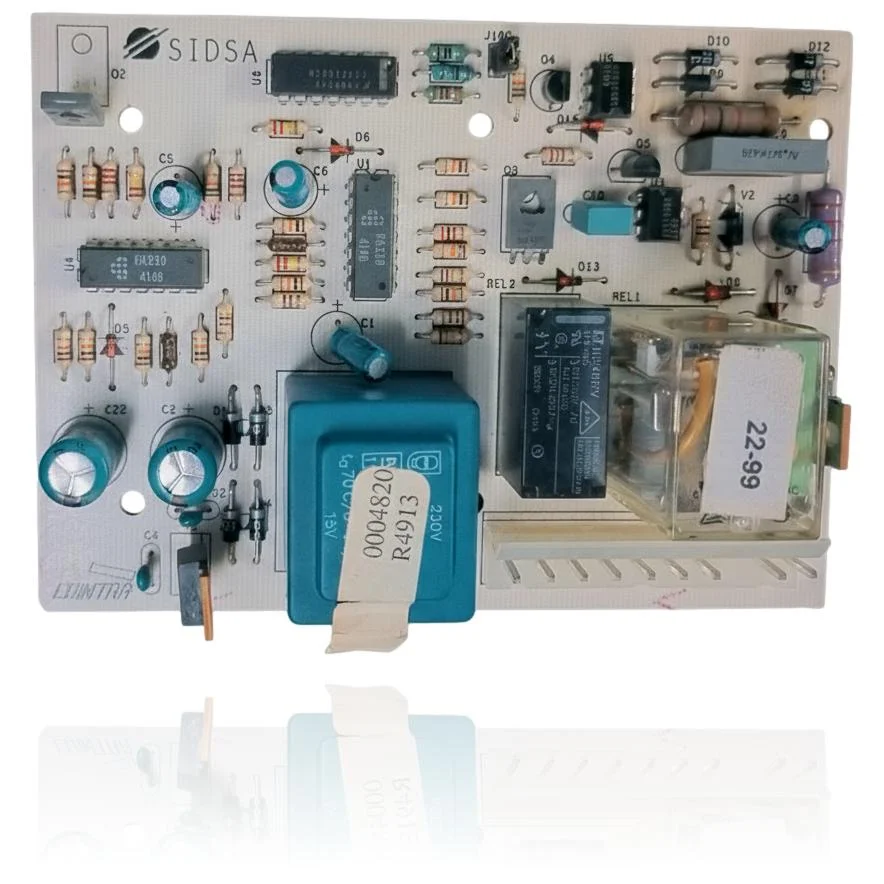

Platine Elektronik Sidsa Cointra M20F Ref. COIN8069

Kompatible Cointra-Kessel

Platine. Eine nachgewiesene Kompatibilität: M20F.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose auf der Elektronikplatine erfordern

Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel zeigt kein Signal, weder Display noch Pilotlicht, obwohl Strom in der Wohnung vorhanden ist.

  Ursache: Wenn der Transformator der Platine aufhört, den Strom zu liefern, der die Steuerung speist, schaltet sich die gesamte Elektronik aus.

  Messen Sie mit einem Multimeter, ob eine Ausgangsspannung am Transformator vorhanden ist, bevor Sie die gesamte Platine ersetzen.

• 02

  Es blockiert mit einem Fehlercode, der mit keinem tatsächlich festgestellten Problem übereinstimmt.

  Ursache: Das Steuerungsmodul interpretiert die Signale aller Sensoren; wenn die Elektronik ausfällt, erzeugt es Warnungen, die nicht mit der Realität übereinstimmen.

  Setze zurück und notiere, ob der Code zwischen den Versuchen wechselt: wenn er nicht immer derselbe ist, verdächtige zuerst die Platine und nicht das angegebene Bauteil.

• 03

  Das Panel reagiert auf keinen Druck, als ob es eingefroren wäre.

  Ursache: Der Mikrocontroller der Platine verarbeitet die Benutzerbefehle; wenn er blockiert, hört er auf zu reagieren.

  Trennen Sie den Heizkessel für 2-3 Minuten vom Stromnetz und testen Sie ihn erneut, bevor Sie die Platine als defekt betrachten.

• 04

  Die Pumpe oder der Ventilator starten nicht, obwohl das Relais hörbar aktiviert wird.

  Ursache: Das Steuerungsmodul gibt den Befehl, aber es wird keine Ausgangsspannung an das Bauteil geliefert.

  Überprüfen Sie mit dem Multimeter, ob Strom am Ausgangsstecker anliegt, wenn er aktiviert werden sollte.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: elektronische Platine Cointra

SKU intern Uniclima

PLCO018

Marke

Cointra

Teileart

Elektronikplatinen

Einheiten auf Lager

1 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller der Platine

Sidsa

Transformatorcode

0004820 R4913

Primärspannung des Transformators

230V

Sekundärspannung des Transformators

15V
