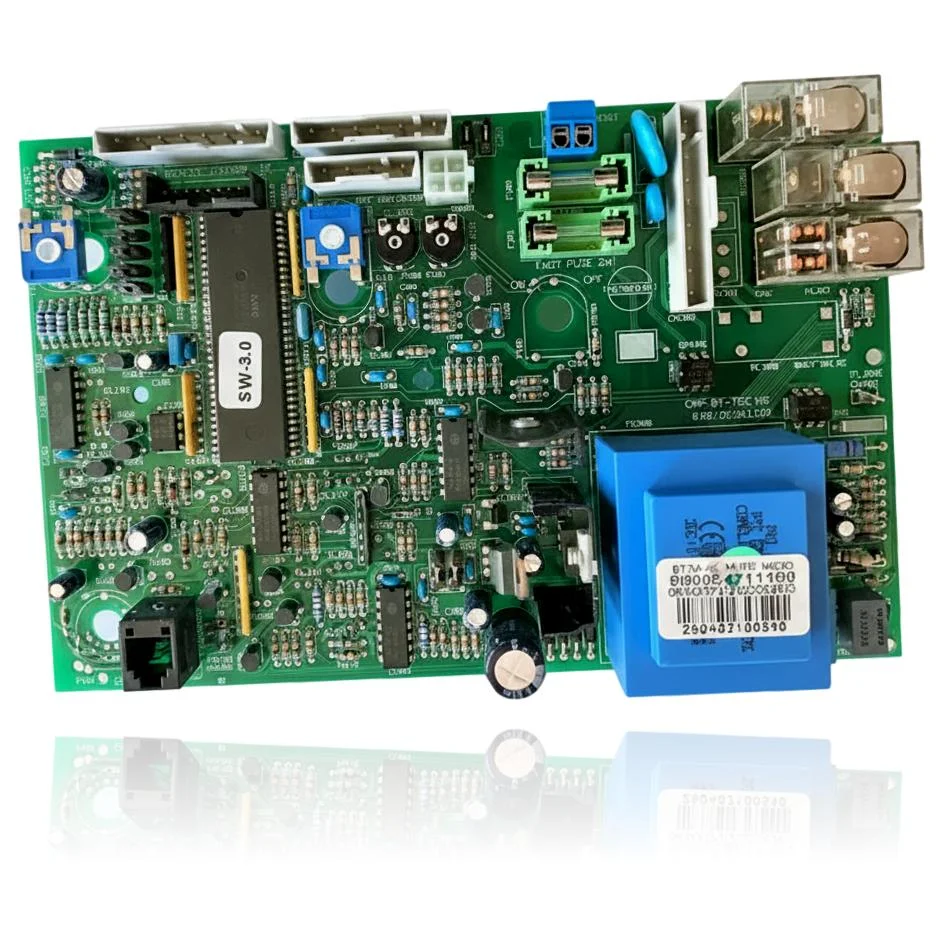

Elektronikplatine für EST 23 MI / Microgenus 23 MFFI / TX 27 MFFI Ref. 65101374
Wenn dein Heizkessel nicht startet, blockiert oder ein unregelmäßiges Verhalten zeigt, muss eine technische Diagnose bestätigen, ob du die Elektronikplatine für EST 23 MI / Microgenus 23 MFFI / TX 27 MFFI benötigst. Diese Steuerplatine ist verantwortlich für die Verwaltung des Zündvorgangs, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Heizkessels. Bei einem Ausfall könntest du Fehlermeldungen wie 301, 303, 305, 306 oder 307 sehen. Sie ist kompatibel mit Modellen wie TX 23 MFFI, TX 23 MI und TEC IN 23 MFFI, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob ein Austausch erforderlich ist, wenn diese Symptome oder Fehler auf der Hauptplatine auftreten.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 65101374
- Garantie
- 1 Jahr
Mit der Referenz 65101374 kompatible Ariston-Kessel
Elektronische Platine mit der Referenz 65101374. Acht bestätigte Kompatibilitäten: Desy + 24 CA CPR und Desy + 24 CS CPR.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Ariston Desy + 24 CA CPR | Ecoflam Desy + 24 | Kontrastiert |
| Ariston Desy + 24 CS CPR | Ecoflam Desy + 24 | Kontrastiert |
| Ariston TX 23 MFFI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ariston TX 23 MI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ariston EST 23 MI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ariston EST IN 23 MCSI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ariston TEC IN 23 MFFI | Ariston (kompatible Baureihe) | Kontrastiert |
| Ariston Microgenus 23 MFFI | Ariston (kompatible Baureihe) | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 65101374 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 65101374 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 65101374 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Das Bedienfeld reagiert auf keinen Knopf, nicht einmal zum Ausschalten oder Zurücksetzen.
Ursache: Der Mikrocontroller der Platine führt das Steuerprogramm nicht aus, daher gibt es keine Reaktion auf Befehle.
Überprüfen Sie, ob das Display zumindest teilweise leuchtet; wenn nicht, messen Sie die Eingangsspannung, bevor Sie die Platine wechseln.
- 02
Es erscheint ein Fehlercode, der mit keinem der überprüften Komponenten übereinstimmt.
Ursache: Die Firmware-Version der Platine interpretiert eine Messung falsch und erzeugt eine Blockierung, die den tatsächlichen Fehler nicht widerspiegelt.
Vergleiche den genauen Code mit der Fehlerliste im Handbuch deines spezifischen Modells, bevor du Sensoren oder den Brenner selbst ausschließt.
- 03
Der Heizkessel startet von selbst neu oder die Kontrollleuchten blinken, ohne dass du etwas berührt hast.
Ursache: Ein interner Fehler in der Platine verursacht Mikrounterbrechungen, die den Steuerzyklus neu starten.
Beobachten Sie, ob der Neustart immer an derselben Stelle im Zyklus erfolgt (beim Einschalten des Ventilators, beim Öffnen des Gases); das hilft, die Platine von einem anderen Bauteil zu unterscheiden.
- 04
Es fordert Wärme an, aber der Brenner versucht nicht einmal zu zünden, man hört weder den Ventilator noch den Funken.
Ursache: Die Platine sendet trotz Empfang der Anforderung kein Startsignal an die Ausgänge.
Überprüfen Sie, ob das Thermostat oder das Bedienfeld tatsächlich Wärme anfordern (das Signal an die Platine ankommt), bevor Sie annehmen, dass der Fehler an der Platine liegt.
Fehlercodes von Ariston, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| 301 | EEPROM-Fehler (interner elektronischer Teil). | Der EEPROM-Speicher der Hauptleiterplatte ist beschädigt/fehlerhaft; prüfen Sie die 230-V-Versorgung sowie die 5/3,3-V-Spannungen auf der Leiterplatte und die Bus-/Display-Anschlüsse; ist eine Neuprogrammierung nicht möglich oder besteht der Fehler weiter, tauschen Sie die Platine aus. |
| 303 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| 305 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Dieses Symptom kann mit dem Bauteil in Zusammenhang stehen, bestätigt jedoch nicht, dass es defekt ist. Ein Techniker muss das Gerät überprüfen und seine Inspektion gemäß dem Handbuch durchführen, bevor er eine Reparatur oder einen Austausch entscheidet. |
| 306 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Interne, von der Selbstdiagnose erkannte Störung auf der Platine; bestätigen Sie Spannungen und Durchgängigkeit der Kabelbäume, und liegen keine äußeren Auffälligkeiten vor, tauschen Sie die Leiterplatte aus. |
| 307 | Fehler der Hauptleiterplatte (interner elektronischer Teil). | Interner Defekt der Hauptleiterplatte; sind Bus und Peripherie in Ordnung, liegt die Ursache in der Platine selbst und ein Austausch ist erforderlich. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Ariston 65101374
- Katalogreferenz
- 65101374
- SKU intern Uniclima
- PLCT2MFFI
- Marke
- Ariston
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Firmware-Hardware-Version
- SW-3.0
- 'SW-3.0' ist eine Firmware- oder Hardware-Versionsmarke, die auf der Platine abgelesen wird, kein Hersteller- oder Teilenummerncode.
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Ariston TX 23 MI (PDF) Dokument © Ariston, bereitgestellt als technische Referenz.
Häufige Fragen: die elektronische Platine 65101374
Was bedeutet 'SW-3.0', das auf dieser Platine aufgedruckt ist?
Passt diese Platine für die TX 27 MFFI?
