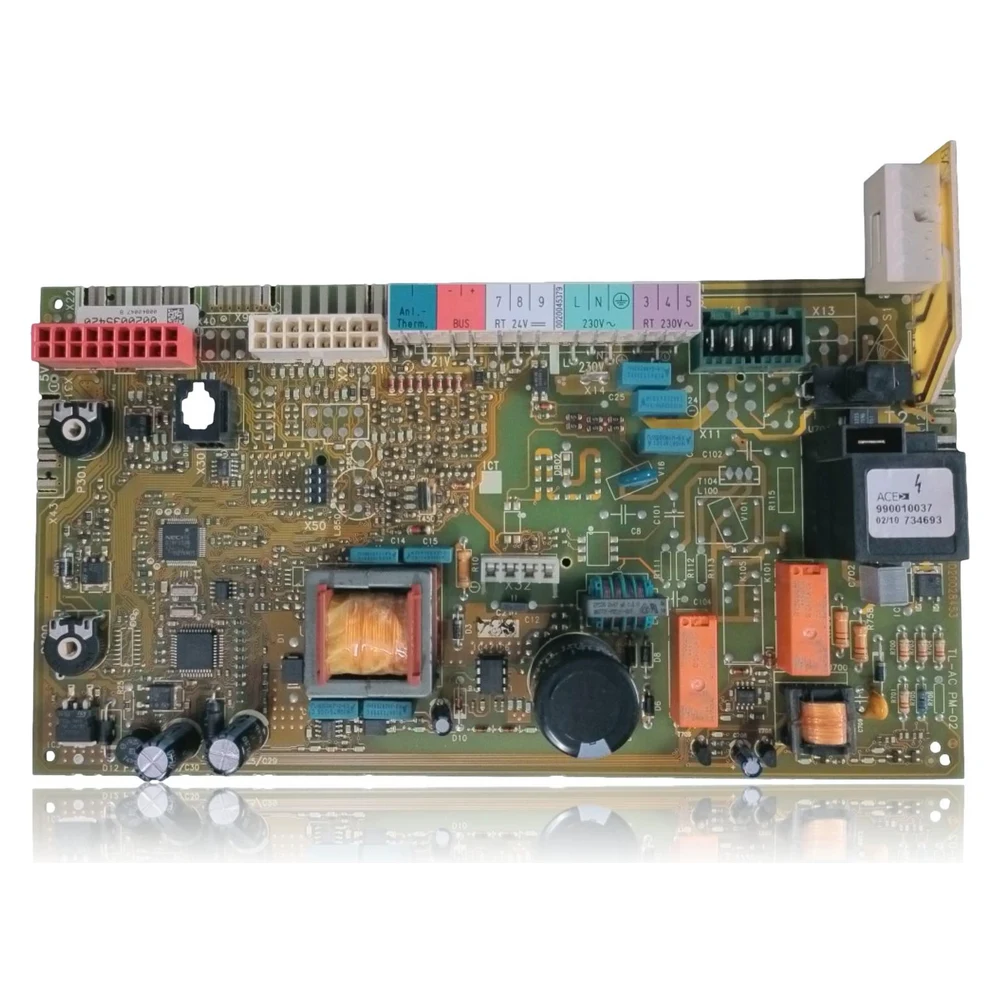

Steuerelektronik (BMU) Vaillant ecoTEC Plus 3-5 (NEC TL-AC PM-02) Ref. 0020035420
Hauptplatine (BMU) für Vaillant ecoTEC plus /3-5. Steuert Zündung, Flammenkontrolle, Pumpen, Sensoren und Kommunikation. Gültig für bestätigte spanische Modelle: VMW ES 346/3-5, VMW 296/3-5 R3 und VM 376/3-5 über Ref. 0020035420/0020092478. Überholte Einheit, erfordert Überprüfung und Parametrierung.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020035420
- Garantie
- 1 Jahr
Vaillant Heizkessel, die mit der Referenz 0020035420 kompatibel sind.
Elektronische Platine mit der Referenz 0020035420. Drei bestätigte Kompatibilitäten: VMW ES 346/3-5 und VMW 296/3-5 R3.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW ES 346/3-5 | ecoTEC plus (VMW, Mischgerät) 3-5 | Kontrastiert |
| Vaillant VMW 296/3-5 R3 | ecoTEC plus (VMW, Mischgerät) 3-5 | Kontrastiert |
| Vaillant VM 376/3-5 | ecoTEC plus (VM, nur Heizung) 3-5 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020035420 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020035420 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel startet nicht und zeigt F.63 oder F.70 an, nachdem die Platine oder das Display gewechselt wurde.
Ursache: Beschädigte EEPROM oder nicht parametrisierte DSN
Versuchen Sie einen Neustart; gehen Sie zu d.93, um das DSN zu programmieren; wenn F.63 weiterhin besteht, ist die BMU defekt.
- 02
F.64/F.65 intermittierende, spontane Abschaltungen
Ursache: Überhitzte Elektronik oder internes Fehlverhalten
Überprüfen Sie Standort/Temperatur, Netzspannungen und Masse; wenn korrekt, BMU ersetzen.
- 03
F.28/F.29 wiederholt mit Gas und geprüften Elektroden
Ursache: Zünd-/Ionisationsphase bei defekter Platine
Zündfunken und Ionisationsstrom messen; wenn es Instabilität mit allen korrekten Peripheriegeräten gibt, fällt die BMU aus.
- 04
F.61/F.62 in Verbindung mit dem Gasventil ohne erkennbare Ursache
Ursache: Defektes Relais oder Ausgang der BMU
Überprüfen Sie die Mörser und das Ventil; wenn die Aktivierung von der Platine aus unregelmäßig ist, ersetzen Sie die BMU.
- 05
Incoherente NTC-Werte oder F.72 mit neuen NTCs
Ursache: Beschädigte analoge Eingänge der BMU
Überprüfen Sie die Kontinuität der Kabelbäume und die Ohm-Werte der NTC; wenn sie weiterhin inkohärent sind, ist die BMU defekt.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.63 | EEPROM-Fehler | Die Leiterplatte ersetzen, wenn der Fehler nach dem Neustart weiterhin besteht. Direkter Zusammenhang mit dem Speicher der BMU. |
| F.64 | Elektronik-/Fühlerfehler | Überprüfen Sie die NTC für Vor- und Rücklauf, die Kabelbäume und die Ionisationselektrode. Wenn die Signale und die Verkabelung korrekt sind, könnte die BMU defekt sein. |
| F.65 | Elektroniktemperatur zu hoch | Überprüfen Sie die Position/Lüftung und ersetzen Sie die Platine, falls das Problem weiterhin besteht. Dies weist auf Überhitzung oder beschädigte Elektronik hin. |
| F.67 | Elektronik/Feuer: unglaubhaftes Signal | Überprüfen Sie die Schläuche, Flammensicherungen und Elektroden. Wenn keine mechanischen Anomalien vorliegen, liegt wahrscheinlich ein Fehler in der Flammenkontrollstufe der BMU vor. |
| F.70 | Ungültiger Gerätekode (DSN) | Nach dem Austausch des Displays/BMU, die Identifikation des Geräts in d.93 anpassen und den Codierungswiderstand überprüfen. Ohne dies startet der Kessel nicht. |
| F.28 | Zündstörung | Gas, Elektroden, Transformator und Erdung ausschließen. Wenn alles in Ordnung ist, könnte die Zündstufe in der BMU beschädigt sein. |
| F.29 | Fehler im Betrieb: Zündung fehlgeschlagen | Überprüfung der Rauchgasrückführung, Kondensate, Erdung und Kabel zu Ventil/Elektrode. Persistenz mit allem korrekt deutet auf BMU hin. |
| F.61/F.62 | Fehler bei der Aktivierung/Verzögerung der Gasventiltrennung | Überprüfen Sie das Ventil und das Ventil selbst. Wenn es eine erratische Aktivierung gibt und die Verkabelung in Ordnung ist, besteht der Verdacht auf Relais/Leistungsstufe der BMU. |
| F.72 | Fehler Sonde Vorlauf/Rücklauf (zu großer Unterschied) | Überprüfen Sie den NTC und seine thermische Kopplung. Wenn die Messwerte unregelmäßig sind, obwohl der NTC in Ordnung ist, könnte ein Fehler in den analogen Eingängen der BMU vorliegen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Elektronikplatine Vaillant 0020035420
- Katalogreferenz
- 0020035420
- SKU intern Uniclima
- PLCVTECPLUS346X
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- OEM-Referenz Vaillant
- 0020035420 (ersetzt durch 0020092478; möglicherweise 0020092421)
- Kompatible Familie
- ecoTEC plus /3-5: VMW ES 346/3-5, VMW 296/3-5 R3, VM 376/3-5
- Ernährung
- 230 V~ 50 Hz
- Funktion
- BMU: Zündungskontrolle, Flamme, Sensoren, Ventilator, Pumpe und eBUS
- Parametrierung nach der Änderung
- Einstellung der DSN in d.93 und Überprüfung des Widerstands der Codierung
- Zustand
- Überholt und im Prüfstand getestet
- Stromversorgung abschalten und Gaszufuhr schließen, bevor Sie eingreifen.
- Herunterladen von statischer Elektrizität; ESD-Handhabung der PCB.
- Keine Schutzvorrichtungen überbrücken. Die Masse des Geräts überprüfen.
- Nach der Änderung d.93 (DSN) parametrieren und die Codierungsbeständigkeit überprüfen.
- Programme zur Prüfung und Überprüfung der Verbrennung/Sicherheit gemäß Handbuch ausführen.
- Gasdichtungen nicht wiederverwenden, wenn Elemente der Gasleitung demontiert werden.
- Dichtheit prüfen und Anlage gemäß Vaillant-Verfahren entlüften.
Häufige Fragen zur Elektronikplatine 0020035420
Ist die Steuerplatine Vaillant ecoTEC plus 3-5 (Ref. 0020035420) mit meinem Kessel VMW ES 346/3-5 kompatibel?
Was soll ich tun, wenn der Fehlercode F.70 nach der Installation der Platine erscheint?
Wenn ich die Fehlercodes F.28 oder F.29 habe, ist es dann immer notwendig, die Platine zu wechseln?
Ist es notwendig, die Parameter nach dem Austausch der BMU neu zu konfigurieren?
Ist die Steuerplatine (Ref. PLCVTECPLUS346X) für das Modell VM 376/3-5 geeignet?
Wie viele Modelle sind mit dieser Steuerplatine kompatibel?
Ersatzteile im Zusammenhang mit Vaillant ecoTEC plus (VMW, gemischt) 3-5
