Platine Elektronik Vaillant VMW 226/3-3 Ref. 0020132764

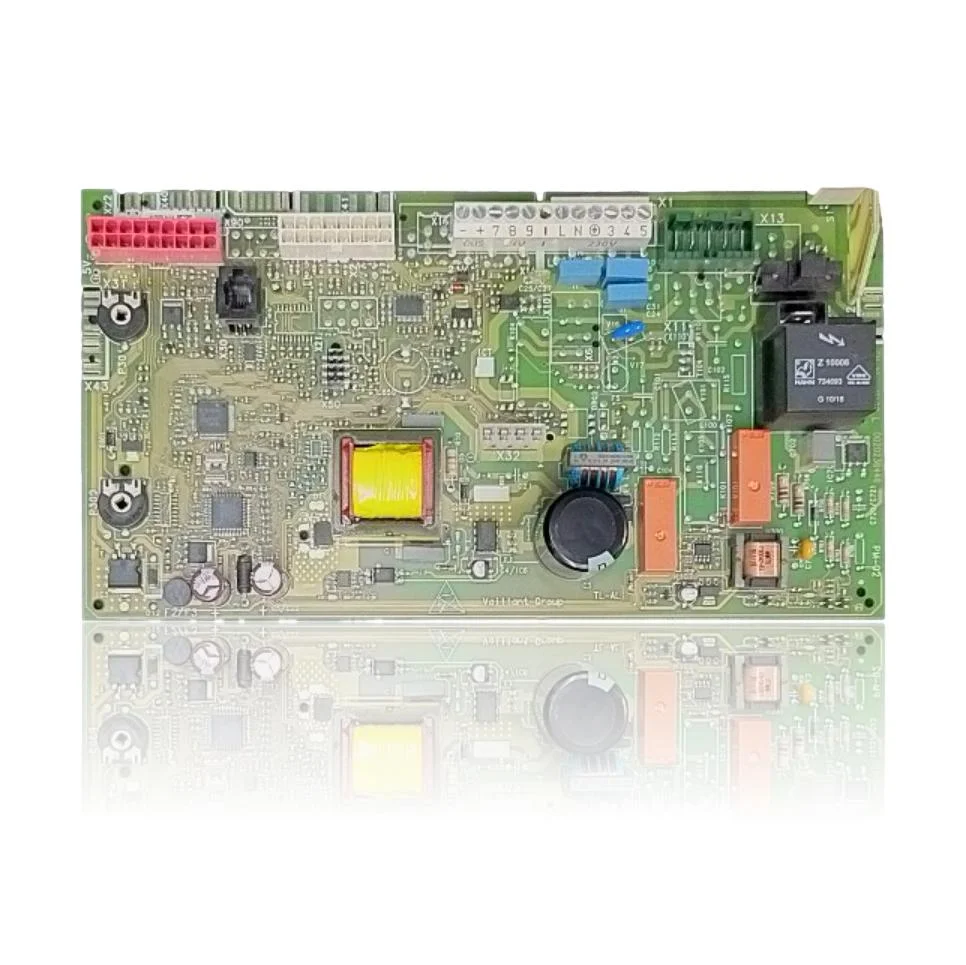

Elektronische Steuerplatine für Vaillant-Kessel VMW 226/3-3 und verwandte Modelle der Reihe VM/VMW 3-3 und 3-5, mit der Referenz 0020132764. Auf der Platine ist "Vaillant-Group" aufgedruckt, ein Text, der das Design der Platine identifiziert, nicht einen externen Hersteller des Bauteils. Sie steuert das Zünden, die Sicherheit und die Kommunikation mit den Bedienelementen. Der Austausch erfordert zunächst die Bestätigung des Fehlers des Bauteils durch eine technische Diagnose, selbst wenn der Kessel nicht zündet oder die Platine nicht mehr reagiert.
- Teileart
- Elektronikplatinen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020132764
- Garantie
- 1 Jahr
Heizkessel kompatibel mit der Referenz 0020132764
Elektronische Platine mit der Referenz 0020132764. Zwei bestätigte Kompatibilitäten: VMW 226/3-3 und VMW 236/3-5.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Vaillant VMW 226/3-3 | ecoTEC pro | Kontrastiert |
| Vaillant VMW 236/3-5 | ecoTEC pro | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Referenz 0020132764 das Teil für deinen Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020132764 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose auf der Elektronikplatine 0020132764 erfordern
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel schaltet sich während des Betriebs von selbst aus und muss zurückgesetzt werden, damit er wieder startet.
Ursache: Ein intermittierender Fehler auf der Steuerplatine kann die Stromversorgung zu den Sicherheitskomponenten unterbrechen und eine Sperrung erzwingen.
Achte darauf, dass es sich nicht um einen intermittierenden Stromausfall im Netz handelt (Steckdosenleiste, Steckdose), bevor du die Platine wechselst.
- 02
Das Display zeigt einen spezifischen Fehler in der Elektronik oder auf der Platine an und verschwindet nicht nach dem Zurücksetzen.
Ursache: Die Steuerplatine führt eine Selbstdiagnose durch und sperrt den Kessel, wenn sie einen internen Fehler erkennt, den sie nicht beheben kann.
Starten Sie den Kessel neu, indem Sie die Stromversorgung für eine Minute unterbrechen; wenn der Fehlercode sofort wieder erscheint, ist die Platine verdächtig.
- 03
Die Verbindung zum Raumthermostat geht verloren und der Heizkessel heizt nicht, obwohl es kalt im Haus ist.
Ursache: Wenn das Kommunikationsmodul der Platine ausfällt, empfängt es die Heizanforderung des Thermostats nicht.
Zwingen, schlagen oder überbrücken Sie das Bauteil nicht. Fordern Sie eine technische Überprüfung gemäß dem Handbuch des Geräts an, bevor Sie dessen Austausch entscheiden.
- 04
Der Kessel lässt sich in keinem Modus einschalten, weder für Heizung noch für Warmwasser.
Ursache: Ein allgemeiner Fehler der Platine lässt beide Kreisläufe des Heizkessels gleichzeitig ohne Steuerung.
Überprüfen Sie, ob der Moduswähler des Heizkessels nicht auf Aus oder Sommer eingestellt ist, bevor Sie die Platine austauschen.
Fehlercodes Vaillant, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.61 | Fehler Steuerung Brennstoffventil | Die Leiterplatte (0020132764) kann in der Ansteuerstufe des Gasventils ausfallen, sodass sie nicht das korrekte Signal/die korrekte Spannung sendet und die Gasarmatur nicht aktiviert wird; die Spannung/das Signal vom Steckverbinder der Platine zum Ventil und die Durchgängigkeit des Kabelbaums prüfen. |
| F.62 | Fehler Verzögerung Abschaltung. Kraftstoffventil | Die Elektronik der Platine kann das Schließen des Gasventils (Abschaltkreis) unzulässig verzögern und so den Fehler erzeugen; prüfen, dass der Ausgang/das Relais der Platine bei Flammenverlust sofort abschaltet, und ein mechanisches Leck am Ventil ausschließen. |
| F.63 | EEPROM-Fehler | Beschädigung oder Defekt des in die Leiterplatte integrierten EEPROM; wenn der Code nach Neustarts bestehen bleibt, mit einer Diagnose bestätigen und die Platine gemäß dem Verfahren des Herstellers austauschen/parametrieren. |
| F.64 | Elektronik-/Fühlerfehler | Störung im analogen Kreis/ADC der Platine, der die NTC (Vorlauf/Rücklauf) misst; zuerst NTC und Verkabelung prüfen und, wenn diese korrekt sind, den Defekt der Platinenelektronik bestätigen. |
| F.65 | Temperaturfehler der Elektronik | Überhitzung/thermischer Schaden an der Platinenelektronik; den Einbauort und externe Wärmequellen inspizieren und die Platine (Hitzespuren, beschädigte Bauteile) sowie ihre Belüftung überprüfen. |
| F.67 | Elektronik-/Flammenfehler | Defekt im Flammenerkennungskreis/ASIC der Platine, der ein nicht plausibles Flammensignal verursacht; die Erdung, die Elektrode/das Ionisationskabel prüfen und, wenn das Signal korrekt ist, die Platinenelektronik. |
| F.70 | Fehler: ungültiger Gerätecode | Nach dem Austausch der Platine stimmt der DSN/Gerätecode nicht überein oder der Codierwiderstand fehlt; den DSN in d.93 prüfen und konfigurieren oder den korrekten Codierwiderstand für die neue Platine einbauen. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Vaillant 0020132764
- Katalogreferenz
- 0020132764
- SKU intern Uniclima
- PECVEP226
- Marke
- Vaillant
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Datenblatt: Stück und verfügbare Dokumentation
Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.
- Siebdruck auf der Platte
- Vaillant-Group | TL-AL | Anschlussleiste: - + 7 8 9 I L N (Erde) 3 4 5
Handbücher und technische Dokumentation
Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.
- Handbuch Vaillant VMW 226/3-3 (PDF) Dokument © Vaillant, als technische Referenz bereitgestellt.
Häufige Fragen: die elektronische Platine 0020132764
Ist das montierte Hongfa-Relais der Hersteller dieser Platine für die VM 246/3-5?
Ist diese Platine Ref. 0020132764 mit meinem Vaillant VMW 226/3-3 kompatibel?
Wofür dient diese Platine in einem Vaillant VM 356/3-5 R3?
