Platine Elektronik Steuerung Heizkessel CE24E
Wenn Sie den Warmwasserhahn öffnen oder die Heizung einschalten, übernimmt die Elektroniksteuerung der CE24E von Fagor die Verwaltung des Zündens, die Modulation des Brenners, die Pumpe und die Sicherheitsfunktionen des Boilers. Wenn dieses Teil ausfällt, werden Sie feststellen, dass der Boiler nicht startet, sich blockiert oder ein unregelmäßiges Verhalten zeigt. Die zugehörigen Fehlercodes sind F5, der auf einen internen Fehler im elektronischen Schaltkreis hinweist, und F10, der auf einen Fehler in der Steuerung oder dem Schließen des Gasventils hinweist. Diese Platine ist kompatibel mit Modellen wie dem FE 27 E, unter anderem. Es wird empfohlen, sie zu ersetzen, wenn Sie diese Symptome eines Fehlverhaltens feststellen.
inkl. MwSt.
Per WhatsApp anfragenHeizkessel Fagor kompatibel mit der Referenz N03G010M3

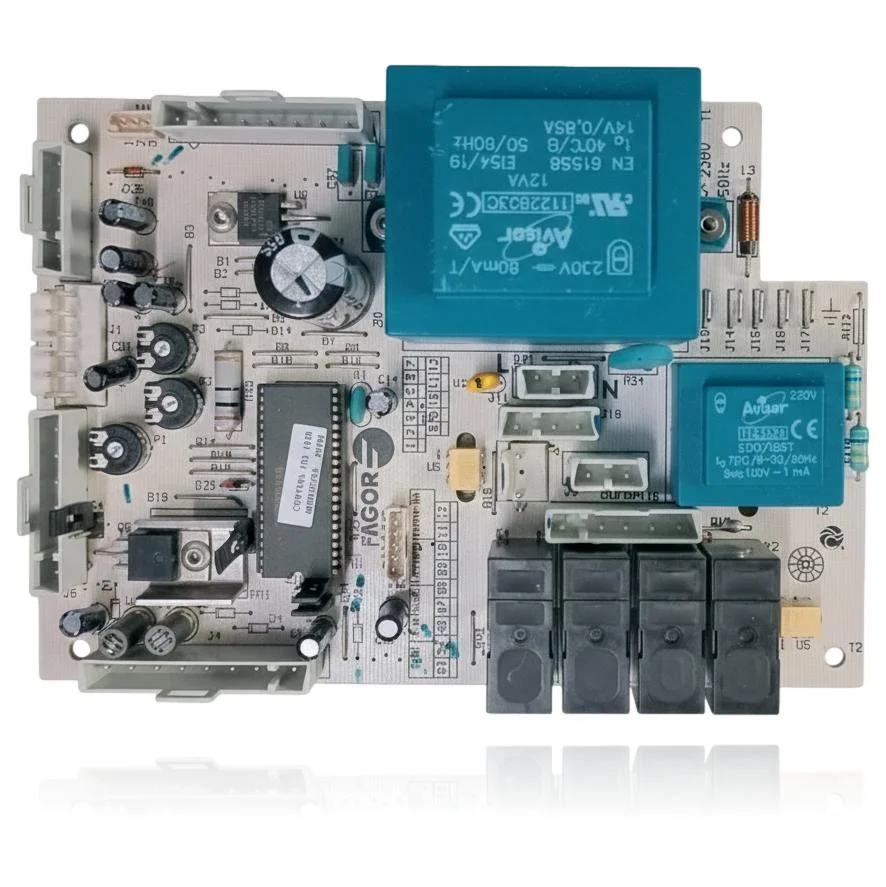

Elektronische Platine mit der Referenz N03G010M3. Eine nachgewiesene Kompatibilität: FE 27 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Fagor FE 27 E | Fagor Supercompact | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie kann man überprüfen, ob die Ref. N03G010M3 das Teil für deinen Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz N03G010M3 vergleichen. Ist sie nicht sichtbar, das Teil nicht allein anhand der Form bestimmen.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die elektronische Platine N03G010M3 behebt.
Die Elektronikplatine steuert die Zündung, die Modulation und die Sicherheitsfunktionen des Heizkessels. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet nicht und es gibt kein elektrisches Signal am Panel.
Ursache: Der Transformator der Platine sendet keinen Strom an den Rest des Schaltkreises; ohne diese Ausgabe gibt es keine Aktivität.
Messen Sie mit einem Multimeter, ob der Transformator der Platine Ausgangsstrom liefert, bevor Sie die Platine als defekt betrachten.
- 02
Es leuchtet einen Moment auf und schaltet sich sofort wieder aus, wobei der Versuch mehrmals wiederholt wird.
Ursache: Der Mikrocontroller der Platine steuert das Zünden nicht korrekt; ein Fehler dort kann den Prozess sofort nach dem Start abbrechen.
Zähle, wie viele Sekunden es immer dauert, bis es sich ausschaltet: eine feste und wiederholte Zeit zeigt auf die Platte, bevor sie auf einen externen Sensor zeigt.
- 03
Der Kessel reagiert nicht auf die am Bedienfeld eingestellten Temperaturänderungen.
Ursache: Die Platine interpretiert den Befehl des Bedienfeldes nicht korrekt; wenn der Mikrocontroller ausfällt, erreicht der Befehl den Brenner nicht.
Versuche es mit einem anderen Temperaturwert und beobachte, ob sich die Flamme in der Intensität ändert, bevor du die Platte verantwortlich machst.
- 04
Man hört das Klicken eines Relais auf der Platine, aber das entsprechende Bauteil wird nicht aktiviert.
Ursache: Ein Relais kann mechanisch schließen, aber keinen Strom liefern, wenn seine Kontakte innen abgenutzt oder oxidiert sind.
Überprüfen Sie mit dem Multimeter, ob es eine Durchgängigkeit und Ausgangsspannung an diesem Relais gibt, bevor Sie die gesamte Platine ersetzen.
Fehlercodes von Fagor, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F5 | Fehler der Steuerplatine: interner Defekt des elektronischen Schaltkreises, der die Blockierung des Heizkessels verursacht. | Dies ist der Code, den der Hersteller selbst direkt einem internen Fehler der elektronischen Hauptplatine (dieses Teil) zuschreibt; er wird verifiziert, indem man Stromversorgung und Anschlüsse ausschließt und prüft, ob die Blockierung nach einem Reset weiterhin besteht – in diesem Fall ist die PCB die Ursache. |
| F10 | Fehler bei der Ansteuerung oder beim Schließen des Gasventils (lässt sich nicht entsperren). | Der Hersteller dokumentiert diesen Fehler als vom Steuerkreis des Ventils ODER vom Ventil selbst; wenn das Gasventil einwandfrei ist, liegt die Ursache im von der Leiterplatte (dieses Teil) gesteuerten Steuerkreis. Verifiziert wird dies durch Messen des Signals/der Spule des Ventils: Wenn das Ventil korrekt reagiert und der F10 weiterhin besteht, ist die PCB die Ursache. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Leiterplatte Fagor N03G010M3
- Katalogreferenz
- N03G010M3
- Marke
- Fagor
- Teileart
- Elektronikplatinen
- Einheiten auf Lager
- 2 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Transformator - Primärspannung
- 230V~
- Transformator - Primärstrom (Sicherung T)
- 80mA/T
- Transformator - Leistung
- 12VA
- Transformator - Sekundärspannung/Strom
- 14V / 0,65A
- Transformator - Normung
- EN 61558, EI 54/19
- Transformator - Modellcode
- 1122883C
- Mikrocontroller - Kennzeichnung
- KONTROL 103 1130 / MU0870780 / 13/05
