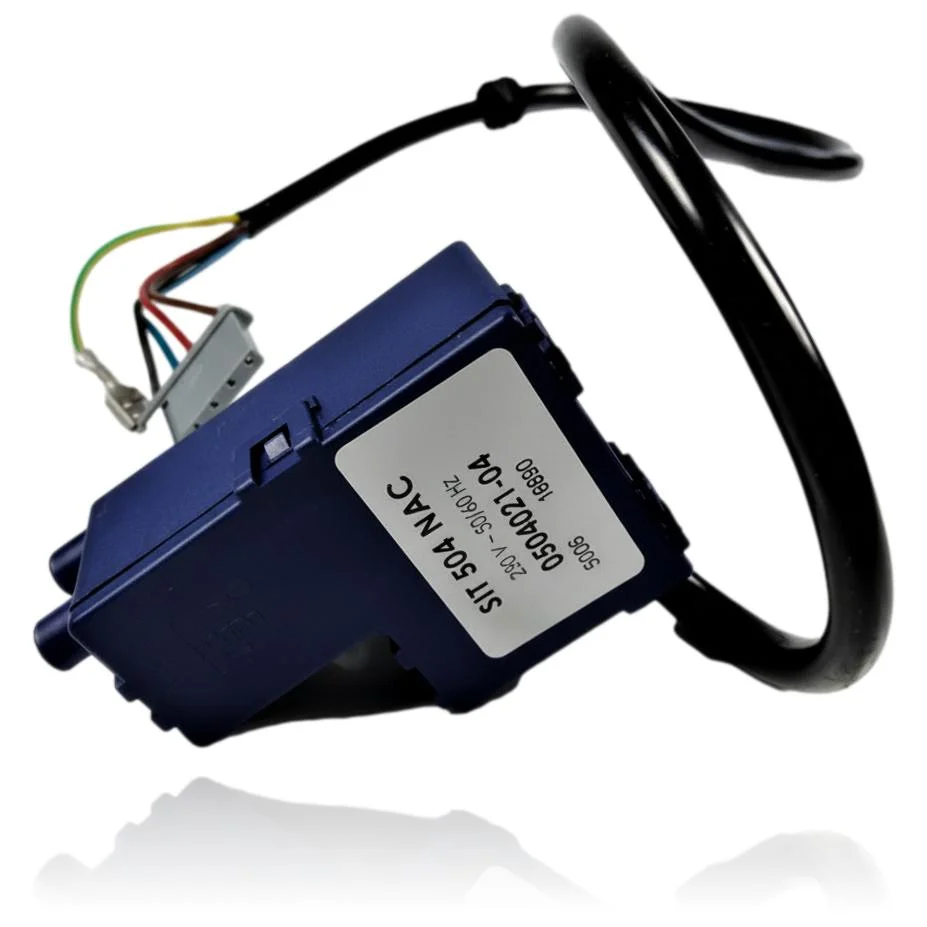

Zündmodul SIT 504 NAC - Fagor FEB24E - Ref. N55G008M4

Kompatible Fagor-Kessel

Brenner. Vier nachgewiesene Kompatibilitäten: FEB20E und FEB24E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose am Brenner erfordern

Der Brenner führt die Verbrennung des Gases durch. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht mehrmals zu zünden, es sind Klickgeräusche zu hören, aber er springt nicht an.

  Ursache: Der Zündfunke erzeugt keinen ausreichend starken oder konstanten Lichtbogen, um das Gas zu entzünden.

  Hören Sie, ob ein klarer Funke zu hören ist, wenn Sie versuchen, das Gerät zu zünden; wenn das Klicken schwach oder intermittierend ist, verdächtigen Sie die Zündspule.

• 02

  Der Kessel zeigt einen Fehler aufgrund von Flammen- oder Zündausfall beim Versuch, ihn zu starten.

  Ursache: Ohne Funken oder mit schwachem Funken zündet das Gas nicht und der Flammensensor erhält kein Signal.

  Überprüfen Sie, ob die Elektrode sauber ist, ohne Rost oder Ablagerungen, bevor Sie die gesamte Baugruppe austauschen.

• 03

  Es ist kein Klicken oder Funken zu hören, wenn der Heizkessel versucht zu starten.

  Ursache: Der Zündtrafo hat aufgehört, einen Funkenbogen zu erzeugen, normalerweise aufgrund von Abnutzung der Elektrode oder einem internen Fehler des Zündtransformators.

  Überprüfen Sie die elektrische Verbindung des Zündtransformators und stellen Sie sicher, dass das Hochspannungskabel richtig eingeklickt ist, bevor Sie es ersetzen.

• 04

  Der Kessel blockiert nach mehreren fehlgeschlagenen Zündversuchen.

  Ursache: Die Steuerung zählt die Versuche ohne Flammenbildung und blockiert aus Sicherheitsgründen, wenn der Zündfunke das Gas nicht entzündet.

  Überprüfen Sie den Abstand und die Position des Elektroden im Verhältnis zum Brenner, bevor Sie den Zündtrafo als defekt betrachten.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Fagor Brennerdatenblatt

SKU intern Uniclima

TCCE24EN

Marke

Fagor

Teileart

Gasbrenner

Einheiten auf Lager

2 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Hersteller

SIT

Modell

SIT 504 NAC

Herstellercode

0504021-04

Spannung

230 V

Frequenz

50/60 Hz
