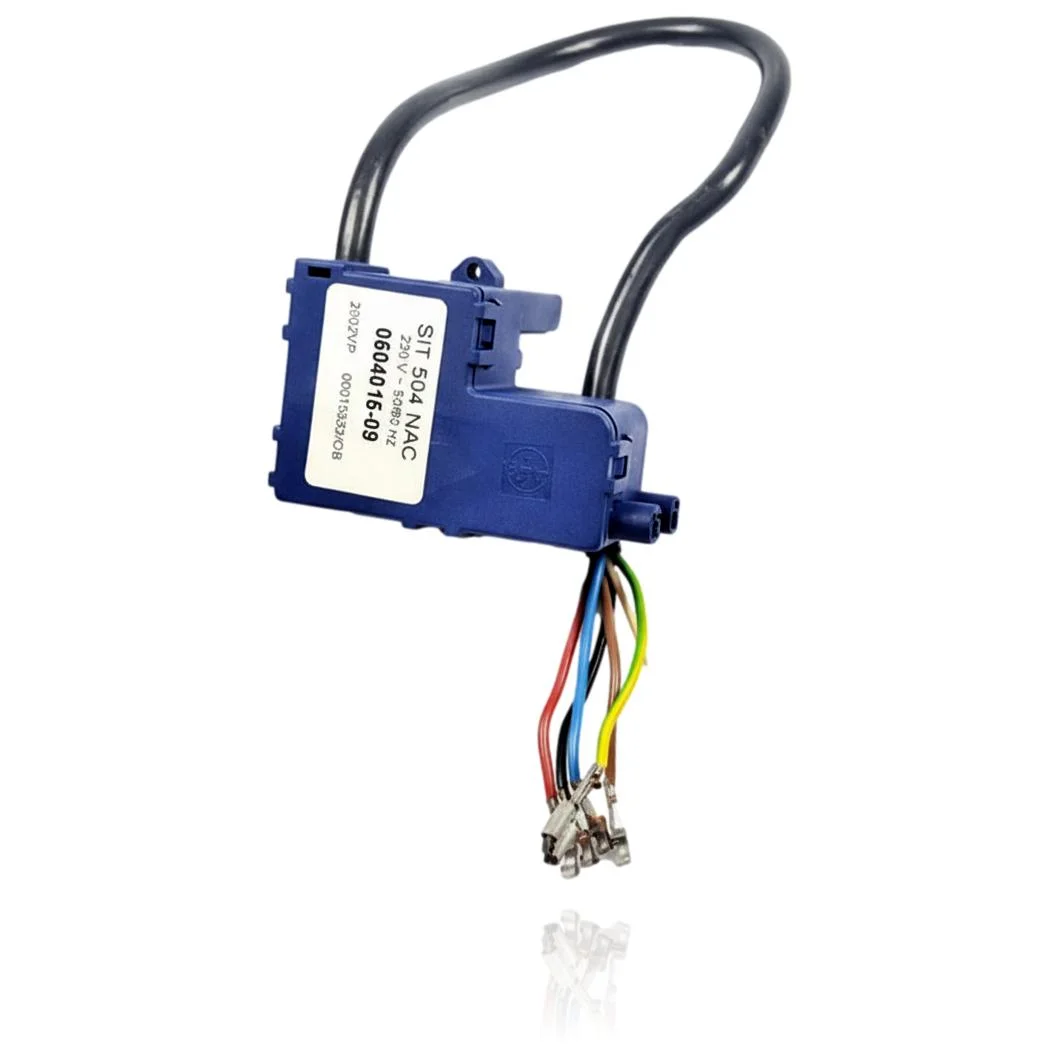

Zündmodul SIT 504 NAC 0604016-09 - Fagor Contract CE 20E 1N

Kompatible Fagor-Kessel

Brenner. Tres compatibilidades contrastadas: CE20E1N und FEB20E1N.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob es das Teil für Ihren Heizkessel ist?

Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome und Fehler, die der Brenner behebt

Der Brenner führt die Verbrennung des Gases durch. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel versucht zu zünden, erzeugt aber keinen Funken und blockiert nach wenigen Sekunden.

  Ursache: Der Zündfunke erzeugt nicht den notwendigen Lichtbogen, um die Pilotflamme oder den Hauptbrenner zu entzünden.

  Schau durch das Sichtfenster, ob beim Starten ein Funke an der Elektrode zu sehen ist; wenn nichts zu sehen ist, überprüfe zuerst das Hochspannungskabel und dessen Verbindung.

• 02

  Ein seltsames Klicken oder Summen ist am Brenner zu hören, kurz bevor der Kessel blockiert.

  Ursache: Die Zündkomponente versagt intermittierend und erzeugt einen unregelmäßigen Lichtbogen anstelle eines sauberen Funkens.

  Überprüfen Sie, ob die Elektrode sauber ist und den richtigen Abstand hat, und dass sie nicht die Masse berührt, bevor Sie das Teil als defekt betrachten.

• 03

  Der Kessel blockiert im kalten Zustand aufgrund eines Zündfehlers und muss jedes Mal zurückgesetzt werden.

  Ursache: Ohne zuverlässigen Funken erkennt die Steuereinheit innerhalb der Sicherheitszeit keine Flamme und unterbricht die Gaszufuhr.

  Überprüfen Sie auch die Gaszufuhr und den Zustand des Gasventils, bevor Sie die Zündeinheit austauschen: Das Symptom ähnelt sich in beiden Fällen.

• 04

  Manchmal zündet sie beim ersten Versuch und manchmal blockiert sie, ohne ein klares Muster.

  Ursache: Der Fehler des Zündfunkenzugs ist intermittierend, typisch für Feuchtigkeit, Verschmutzung oder interne Abnutzung des Bauteils.

  Wiederhole den Kaltstart drei- oder viermal hintereinander und notiere, ob der Fehler immer oder nur manchmal auftritt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Fagor Brennerdatenblatt

Marke

Fagor

Teileart

Gasbrenner

Einheiten auf Lager

5 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

1–2 Werktage

Rückgabe

14 Tage

Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden

Was wir nicht überprüfen konnten, erscheint hier nicht.

Hersteller

SIT

Referenzcode

SIT 504 NAC 0604016-09

Nennspannung

230 V

Frequenz

50/60 Hz
