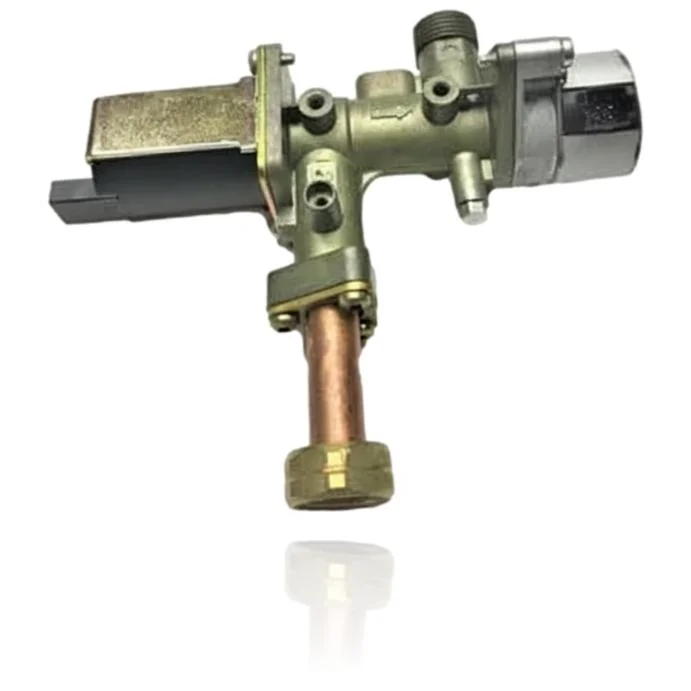

Gasmechanismus G20 Saunier Duval Isotwin F28 EA Ref. 05742800
Das Gasventil regelt und ermöglicht den Durchfluss des Gases zum Brenner gemäß den Anweisungen der Heizungssteuerung. Wenn es ausfällt, wirst du feststellen, dass der Heizkessel nicht zündet, es kann zu Flammenblockaden kommen oder die Gasmodulation ist nicht korrekt, was Fehler wie F.26, F.27 oder F.28 verursachen kann. Dieser G20-Gasmechanismus ist kompatibel mit Heizkesseln von Saunier Duval aus den Serien Isofast, Isomax und Isotwin, einschließlich Modellen wie Isofast C 24 E V1, Isotwin F 24 E1, unter anderem. Es wird empfohlen, ihn zu ersetzen, wenn Probleme beim Zünden oder im Betrieb des Brenners auftreten.
inkl. MwSt.
Per WhatsApp anfragenDatenblatt: Heizkessel Saunier Duval kompatibel mit der Referenz 05742800
Gasventil mit der Referenz 05742800. 15 bestätigte Kompatibilitäten: Isofast C 24 E V1 und Isofast C 28 E1.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isofast C 24 E V1 | Isofast | Kontrastiert |
| Saunier Duval Isofast C 28 E1 | Isofast | Kontrastiert |
| Saunier Duval Isofast C 28 E1 NOx | Isofast | Kontrastiert |
| Saunier Duval Isofast C 35 E1 | Isofast | Kontrastiert |
| Saunier Duval Isofast F 28 E1 | Isofast | Kontrastiert |
| Saunier Duval Isofast F 35 E1 | Isofast | Kontrastiert |
| Saunier Duval Isomax C 28 E2 | Isomax | Kontrastiert |
| Saunier Duval Isomax F 28 E2 | Isomax | Kontrastiert |
| Saunier Duval Isotwin C 24 E | Isotwin | Kontrastiert |
| Saunier Duval Isotwin C 24 EA | Isotwin | Kontrastiert |
| Saunier Duval Isotwin C 24 EV | Isotwin | Kontrastiert |
| Saunier Duval Isotwin C 24 EV A | Isotwin | Kontrastiert |
| Saunier Duval Isotwin F 24 E | Isotwin | Kontrastiert |
| Saunier Duval Isotwin F 24 E1 | Isotwin | Kontrastiert |
| Saunier Duval Isotwin F 24 EA | Isotwin | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 05742800 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 05742800 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die das Gasventil 05742800 behebt.
Das Gasventil regelt und moduliert den Gasfluss zum Brenner. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Der Kessel zündet, aber die Flamme schwankt ohne Grund oder es gibt ein Klopfgeräusch.
Ursache: Der Schrittmotor steuert die Öffnung des Ventils nicht richtig, was zu einer schlechten Modulation der Flamme führt.
Beobachte die Flamme durch das Sichtfenster für einige Minuten: Wenn sie stark schwankt, ohne dass sich der Wärmebedarf ändert, könnte es der Modulationsmotor sein.
- 02
Der Kessel zündet zu keinem Zeitpunkt.
Ursache: Wenn der Schrittmotor in geschlossener Position stecken bleibt, öffnet das Ventil nicht und es gibt kein Gas für den Brenner.
Überprüfen Sie, ob der Motor sich frei dreht und beim Starten des Heizkessels Strom erhält, bevor Sie ihn wechseln.
- 03
Der Kessel blockiert wiederholt mit einem Flammenfehler.
Ursache: Ein Motor, der die minimale Öffnung nicht erreicht, verhindert die Bildung einer stabilen Flamme, und die Steuerung schaltet das Gas aus Sicherheitsgründen ab.
Überprüfen Sie die Fehlerhistorie des Displays, um festzustellen, ob die Blockierung immer mit dem Start übereinstimmt, was auf einen Fehler im Motor des Ventils hinweist.
- 04
Die Heizung heizt wenig oder braucht lange, um die Temperatur zu erhöhen.
Ursache: Eine fehlerhafte Gasmodulation begrenzt die tatsächliche Leistung, die der Heizkessel liefert, obwohl die Zündung korrekt funktioniert.
Vergleiche die Austrittstemperatur mit der Anzeige; wenn es große Unterschiede gibt, überprüfe zuerst den hydraulischen Kreislauf und die Heizkörper.
Fehlercodes von Saunier Duval, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| F.26 | Störung: Gasventil ohne Funktion. | Der Schrittmotor der Gasarmatur (Ventil Ref. 05742800) reagiert nicht oder ist abgeklemmt. Durchgängigkeit der Spulen und Signal von der Leiterplatte prüfen; bei Anforderung mit einem Manometer prüfen, dass keine Druckänderung am Ausgang des Ventils erfolgt. |
| F.27 | Sicherheitsabschaltung: Falsche Flammenerkennung. | Ein undichtes oder nicht korrekt schließendes Gas-Magnetventil erzeugt ein unplausibles Flammensignal. Dichtheit des Ventils (Leckagen) prüfen und ob die Flamme beim Schließen erlischt; das Ventil austauschen, wenn es nicht dichtet. |
| F.28 | Störung beim Start: fehlgeschlagene Zündung. | Das Gasventil öffnet nicht oder ist falsch eingestellt und verhindert die Versorgung des Brenners. Prüfen, ob es Befehl/Spannung erhält, sowie Durchgängigkeit der Spulen; Eingangs-/Ausgangsdrücke während des Zündversuchs messen. |
| F.61 | Fehler bei der Ansteuerung der Gasarmatur. | Kurzschluss gegen Masse im Kabelbaum oder in den Ventilspulen bzw. Defekt des Treibers auf der Leiterplatte verhindern die Ansteuerung des Ventils. Isolierung gegen Masse, Widerstand der Spulen und Steuersignal von der Elektronik prüfen. |
| F.62 | Störung der Gasarmatur: Abschaltverzögerung. | Das Ventil schließt zu spät oder dichtet nicht (undicht), sodass nach dem Stoppbefehl weiterhin Gas durchströmt. Das ,Klicken' des Schließens, den sofortigen Abfall der Ionisation und das Fehlen von Gas/Flamme prüfen; Dichtheitstest und Austausch, wenn es nicht rechtzeitig schließt. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Gasventil Saunier Duval 05742800
- Katalogreferenz
- 05742800
- Marke
- Saunier Duval
- Teileart
- Gasventile
- Einheiten auf Lager
- 4 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Nennspannung
- 24 VDC
- Leistung
- 6 VA
- Schutzart IP
- IP 20
- Gasart
- Erdgas
- Chargencode/Datum
- 01T08
- Auf dem Etikett aufgedruckter Code
- 4000 124 246 1
Häufige Fragen: die Gasventil 05742800
Bei welcher Spannung funktioniert dieser Schrittmotor des Gasventils der Isotwin F28 EA?
Welche Störung zeigt an, dass dieser Motor des Gasventils gewechselt werden muss?
Eignet sich dieser Mechanismus für einen Saunier Duval Themaclassic?
