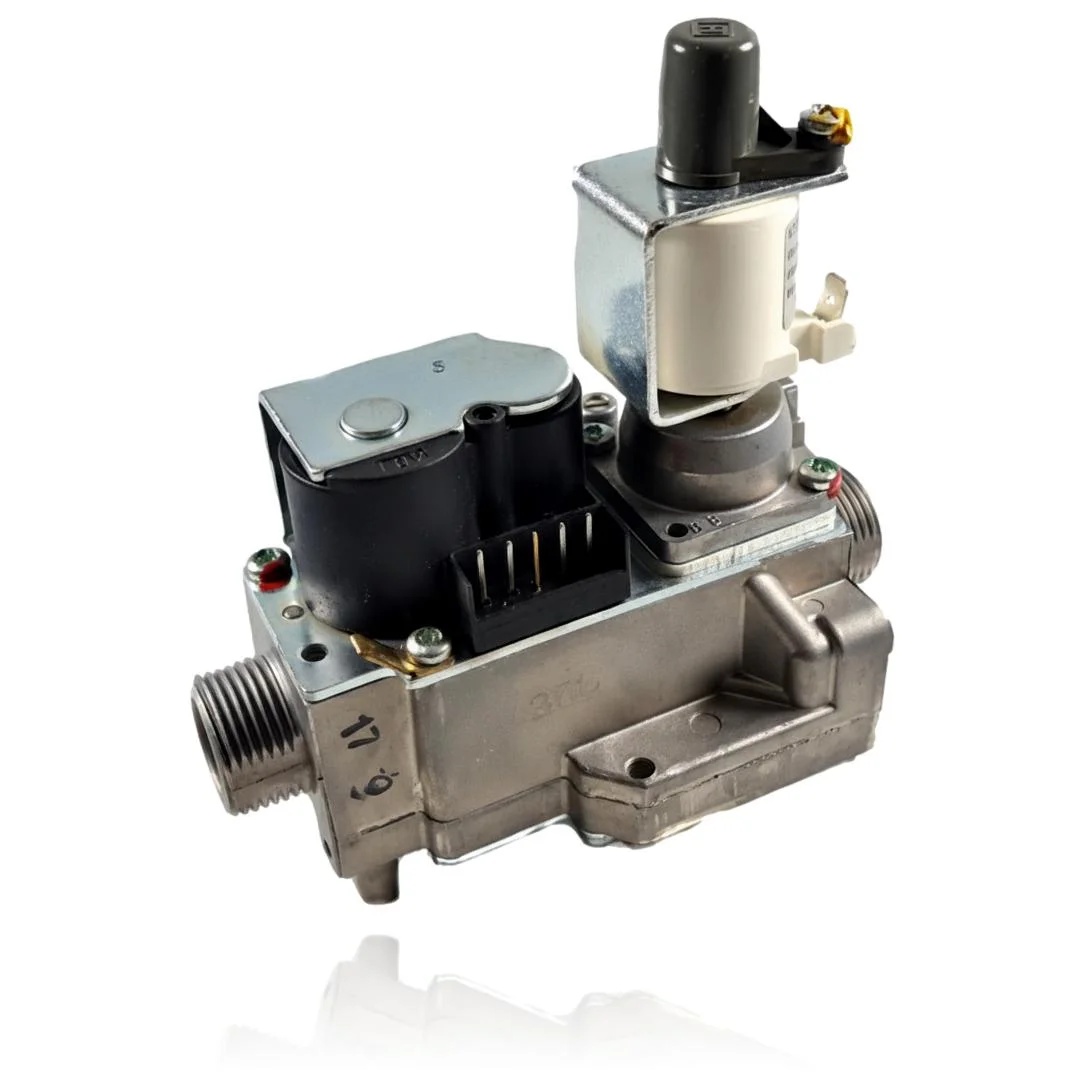

Gasventil Saunier Duval Thema NOx F24 - Code V7335A 2398 1

Heizkessel kompatibel mit der Referenz 2000803071

Gasventil mit der Referenz 2000803071. Zwei bestätigte Kompatibilitäten: ECOPLUS 24 und THEMAF24NOX.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie kann man überprüfen, ob die Referenz 2000803071 das Teil für deinen Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 2000803071 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose des Gasventils 2000803071 erfordern

Das Gasventil regelt und moduliert den Gasfluss zum Brenner. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Kessel startet den Brenner nicht, obwohl man hört, dass er es versucht.

  Ursache: Das Ventil erhält nicht genügend Strom, um den Elektromagneten zu aktivieren, oder es hat an Kraft verloren und trennt den Verschluss nicht.

  Messen Sie den Strom, der während des Zündversuchs zur Ventil gelangt, bevor Sie es ersetzen; wenn kein Strom ankommt, liegt das Problem vorher, auf der Platine oder in der Verkabelung.

• 02

  Die Flamme sieht unregelmäßig aus, sie schwankt von selbst in der Größe.

  Ursache: Die Modulationsstufe des Ventils passt den Gasdurchfluss nicht gut an die Nachfrage der Steuerung an.

  Überprüfen Sie, ob der Modulationsstecker richtig eingesteckt und frei von Korrosion ist, bevor Sie das Ventil als defekt betrachten.

• 03

  Das Display zeigt eine Warnung oder einen Fehlercode im Zusammenhang mit Gas oder Zündung an.

  Ursache: Die Steuerung erkennt, dass das Ventil nicht wie erwartet reagiert, und kennzeichnet dies als Ventil- oder Flammenfehler.

  Notiere den genauen Code und lösche ihn einmal, um zu sehen, ob er im nächsten Zyklus wieder erscheint; ein spezifischer Code bestätigt nicht immer das Ventil.

• 04

  Der Heizkessel zündet nicht, insbesondere an sehr kalten Tagen oder wenn der Kessel kalt ist.

  Ursache: Bei dem Gasdruck am unteren Ende des Arbeitsbereichs des Ventils kann es sein, dass das Elektromagnetventil nicht vollständig öffnet.

  Überprüfen Sie den Gasdruck im kalten Zustand mit dem Manometer, bevor Sie das Ventil wechseln, insbesondere wenn die Installation mit Propangas erfolgt.

Fehlercodes von Saunier Duval, die eine Diagnose erfordern

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt: Gasventil Saunier Duval 2000803071

Katalogreferenz

2000803071

SKU intern Uniclima

VGTNOXF24

Marke

Saunier Duval

Teileart

Gasventile

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Code auf dem Etikett

V7335A 2398 1

Maximale Betriebsspannung

17 V ==

Maximalstrom des Betreibers

250 mA

Druckbereich

3...37 mbar

Pinnen

markiert 7 und 8
