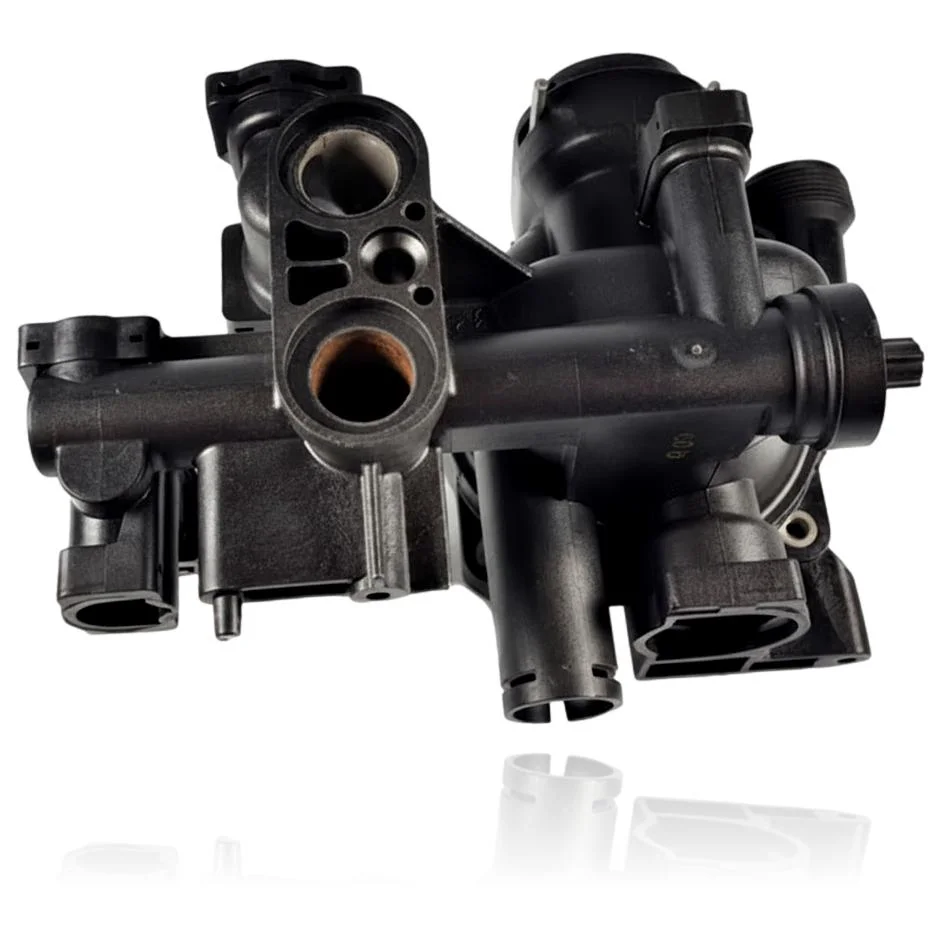

Hydraulikblockpumpe Saunier Duval Isofast F 30 E H MOD Ref. 0020037988
In den Heizkesseln Saunier Duval der Reihe Isofast ist der Hydraulikblock Pumpe Isofast F 30 E H MOD Ref. 0020037988 ein Bauteil, das das Wasser zwischen den Kreisläufen des Heizkessels leitet und verteilt. Wenn dieses Bauteil ausfällt, können Sie Leckagen, Druckverlust oder Probleme bei der Warmwasserbereitung feststellen. Es ist kompatibel mit Modellen wie Isofast F 30 E H-MOD, Isofast F 35 E und Themafast F 30 E H-MOD, unter anderem. Ein Techniker muss durch eine Diagnose bestätigen, ob der Hydraulikblock ersetzt werden muss, wenn die Fehlercodes F.75, F.23, F.24 oder F.20 erscheinen.
- Teileart
- Hydraulikgruppen
- Zustand
- Generalüberholt
- Katalogreferenz
- 0020037988
- Garantie
- 1 Jahr
Mit der Referenz 0020037988 kompatible Saunier Duval Heizkessel
Hydraulikgruppe mit der Referenz 0020037988. 12 geprüfte Kompatibilitäten: Isofast Condens F 35 E und Isofast Condens F 30 E.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Saunier Duval Isofast Condens F 35 E | Isofast Condens | Kontrastiert |
| Saunier Duval Isofast Condens F 30 E | Isofast Condens | Kontrastiert |
| Saunier Duval Isofast 21 Condens F 35-B | Isofast Condens | Kontrastiert |
| Saunier Duval Isofast 21 Condens F 25 | Isofast Condens | Kontrastiert |
| Saunier Duval Isofast F 30 E H-MOD | Isofast (nicht Brennwert) | Kontrastiert |
| Saunier Duval Isofast F 35 EA | Isofast (nicht Brennwert) | Kontrastiert |
| Saunier Duval Isofast F35E H-MOD | Isofast (nicht Brennwert) | Kontrastiert |
| Saunier Duval Themafast Condens F 24E | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast Condens F 30E | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast Condens F 30 H-MOD | Themafast Condens | Kontrastiert |
| Saunier Duval Themafast F 30 E H-MOD | Themafast | Kontrastiert |
| Saunier Duval Themafast F 25 E H-MOD | Themafast | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 0020037988 das Teil für Ihren Heizkessel ist?
Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 0020037988 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome, die eine Diagnose in der Hydraulikgruppe 0020037988 erfordern
Die Hydraulikgruppe integriert das Ventil, den By-Pass und die Wasseranschlüsse. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Die Temperatur des Warmwassers schwankt, während Sie den Wasserhahn benutzen.
Ursache: Der Hydraulikblock steuert den Durchfluss und die Mischung zum Warmwasser-Zirkulationskreis, und ein interner Fehler verursacht diese Variationen.
Achte darauf, dass der Netzdruck stabil ist und dass kein anderer Wasserhahn gleichzeitig geöffnet ist, bevor du den Block wechselst.
- 02
Es ist ein Klopfen zu hören, wenn zwischen Heizung und Warmwasser gewechselt wird.
Ursache: Das integrierte Umleitventil im Block vollendet den Weg nicht richtig und schlägt beim Umschalten gegen den Anschlag.
Bestätigen Sie, dass das Geräusch immer beim Wechseln des Modus auftritt und nicht kontinuierlich, bevor Sie das Teil ersetzen.
- 03
Der Heizkessel heizt die Heizung gut, aber das warme Wasser erreicht nicht die am Bedienfeld angegebene Temperatur.
Ursache: Der Block schließt den Durchgang zum Heizkreislauf nicht vollständig und verringert die verfügbare Leistung für das Warmwasser.
Überprüfen Sie die eingestellte Temperatur des Warmwassers im Bedienfeld und schließen Sie einen verschmutzten Eingangsfiltro aus, bevor Sie den Block wechseln.
- 04
Es tritt Feuchtigkeit oder Tropfen unter dem Kessel auf, in der Nähe des Bereichs, wo dieser Block montiert ist.
Ursache: Die inneren Dichtungen des Blocks verschleißen mit den Temperaturzyklen und lassen nach und nach Wasser durch.
Trockne den Bereich, starte den Kessel und lokalisiere die genaue Quelle des Tropfens, bevor du den Block als defekt erklärst.
Fehlercodes von Saunier Duval, die eine Diagnose erfordern
| Code | Störung | Technische Überprüfungen |
|---|---|---|
| F.75 | Die Steuerung erkennt beim Anlaufen der Pumpe keinen Druckanstieg (Wasser-/Druckmangel oder Pumpen-/Sensorfehler). | Wenn die Umwälzpumpe (Baugruppe 0020037988) blockiert ist, nicht anläuft oder nicht reagiert, erkennt der Drucksensor den erwarteten Anstieg nicht und der Heizkessel blockiert mit F.75; elektrischen Anlauf/PWM, Stromaufnahme und das Drehen des Rotors nach dem Entlüften prüfen. |
| F.23 | Sicherheitsabschaltung wegen zu großer Temperaturdifferenz zwischen Vorlauf und Rücklauf. | Eine blockierte oder mit minimaler Leistung arbeitende Pumpe verhindert die Zirkulation, erhöht die ΔT und löst F.23 aus; prüfen, ob die Umwälzpumpe dreht, ihre Stromaufnahme und ihren Durchfluss kontrollieren und den Primärkreis entlüften. |
| F.24 | Sicherheitsabschaltung wegen zu schnellem Temperaturanstieg. | Wenn die Umwälzpumpe der Baugruppe 0020037988 festsitzt oder unzureichende Leistung hat, führt das Wasser die Wärme nicht ab und die Temperatur steigt schnell an; Drehung/Stromaufnahme der Pumpe, PWM-Signal und Entlüftung des Kreislaufs prüfen. |
| F.20 | Sicherheitsabschaltung des Temperaturbegrenzers (Überhitzung). | Fehlende Zirkulation durch eine blockierte Pumpe in der Baugruppe 0020037988 verursacht Überhitzung im Wärmetauscher; Anlauf und Durchfluss der Umwälzpumpe prüfen, die Welle bei Festsitzen lösen und entlüften. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt der Hydraulikgruppe Saunier Duval 0020037988
- Katalogreferenz
- 0020037988
- SKU intern Uniclima
- HBIF30HMOD
- Marke
- Saunier Duval
- Teileart
- Hydraulikgruppen
- Einheiten auf Lager
- 7 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 4–5 Werktage (Deutschland)
- Rückgabe
- 14 Tage
Häufige Fragen zur Hydraulikgruppe 0020037988
Ist dieser Hydraulikblock mit dem Kessel Isofast Condens F 30 E kompatibel?
Kann ich dieses Modul in einem Themafast Condens F 24E Heizkessel verwenden?
Ist dieser Block für den Kessel Isofast F 35 EA geeignet?
Welche Fehlercodes sind in diesem Hydraulikblock häufig?
Wie viele Modelle sind mit diesem Hydraulikblock kompatibel?
Was ist die Referenz dieses Hydraulikblocks?
