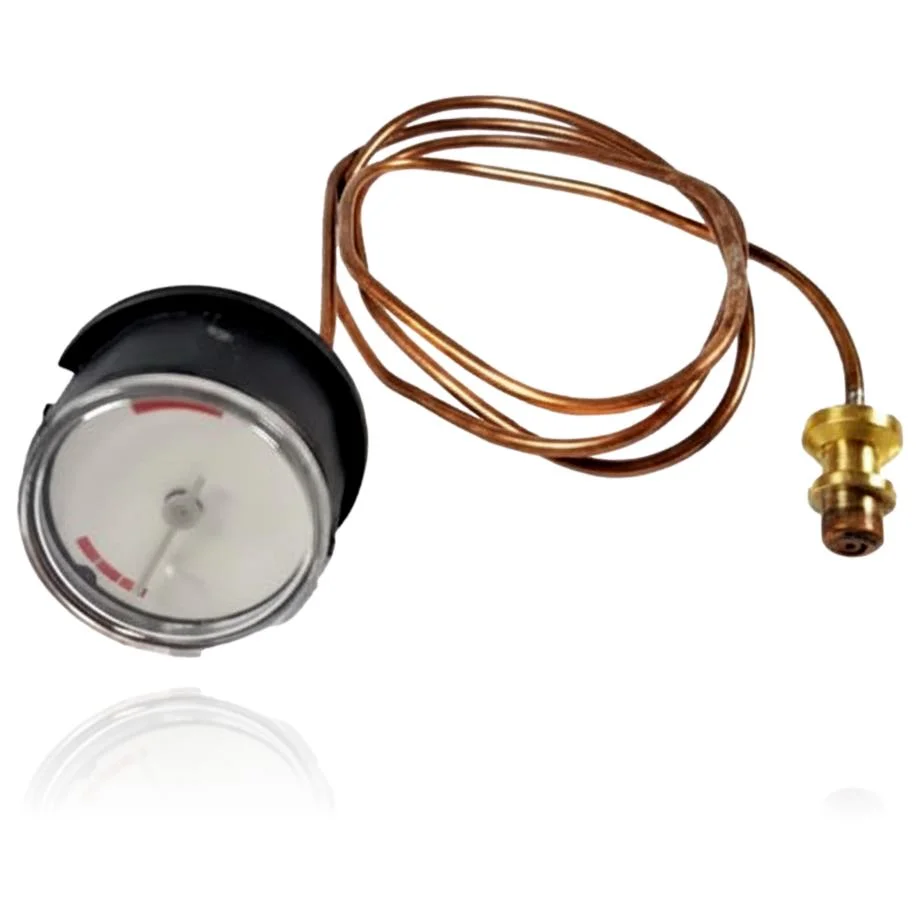

Druckmanometer — Heizkessel Calydra Comfort, Elexia Comfort, Maya und MC 2

Mit der Referenz 61303159 kompatible Chaffoteaux-Kessel

Manometer mit der Referenz 61303159. Neun bestätigte Kompatibilitäten: Calydra Comfort 24 CF und Calydra Comfort 24 FF.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 61303159 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 61303159 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose am Manometer 61303159 erfordern

Das Manometer zeigt den Druck des Heizkesselsystems an. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Die Nadel bewegt sich nicht oder zeigt nicht den tatsächlichen Druck an, obwohl du Wasser in den Kreislauf nachgefüllt hast.

  Ursache: Der interne Mechanismus ist blockiert und reagiert nicht auf die Druckänderungen des Wassers.

  Öffne kurz das Füllventil bei ausgeschaltetem Kessel und beobachte, ob die Nadel reagiert, bevor du annimmst, dass das Manometer defekt ist.

• 02

  Die Nadel bewegt sich in den Bereich der roten Bögen, der Alarmmarkierung, und kehrt nicht in den normalen Bereich zurück, auch wenn Sie entlüften oder nachfüllen.

  Ursache: Es kann eine korrekte Ablesung eines anomalen realen Drucks sein oder ein Fehler im Mechanismus, der ohne Grund dort hängen bleibt.

  Entlüften Sie die Luft und stellen Sie den Druck mit dem Füllschlüssel ein: Wenn die Nadel reagiert und den roten Bereich verlässt, funktioniert die Komponente einwandfrei.

• 03

  Der genaue Druckwert kann nicht ermittelt werden, da die Anzeige keine Zahlen hat, sondern nur rote Bögen.

  Ursache: Das ursprüngliche Design dieser Skala markiert den Alarmbereich, nicht einen numerischen Referenzwert.

  Überprüfen Sie, bevor Sie sie entsorgen, ob die Nadel während des normalen Gebrauchs außerhalb der roten Bereiche bleibt; diese Anzeige hat nie eine genaue Zahl angezeigt.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Manometers Chaffoteaux 61303159

Katalogreferenz

61303159

SKU intern Uniclima

MPEC24FF

Marke

Chaffoteaux

Teileart

Manometer - Aquastate

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Kugel

Weiß, ohne Skala

Alarmbereich

Mit zwei roten Bögen markiert

CE-Kennzeichnung

Nicht sichtbar im Teil
