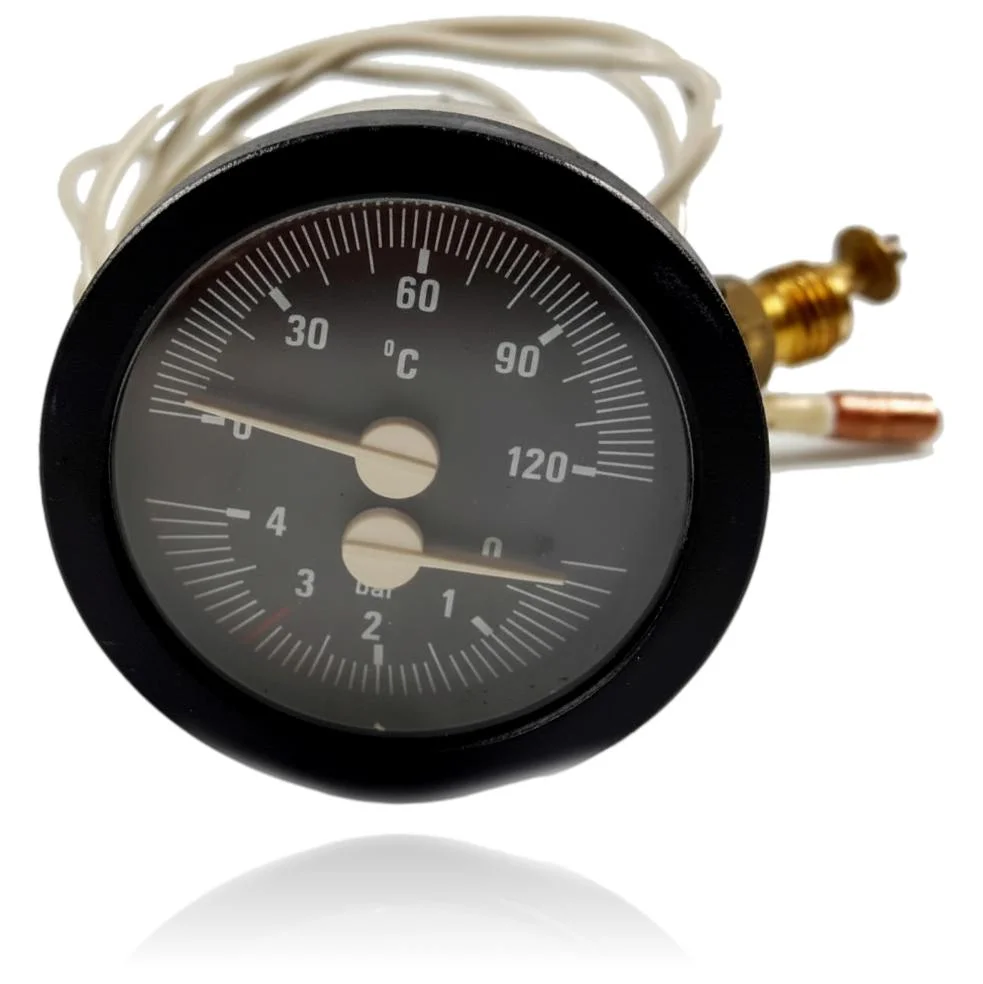

Thermomanometer für Kessel Atmoblock, Turboblock, Thermocompact und Turbomax

Mit der Referenz 101558 kompatible Vaillant-Kessel

Manometer mit der Referenz 101558. 13 bestätigte Kompatibilitäten: VC 242 E und VCM 242 E.

Bewährte Kompatibilität

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Wie überprüft man, ob die Ref. 101558 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

1. Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 101558 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
2. Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
3. Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
4. Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.

Symptome, die eine Diagnose am Manometer 101558 erfordern

Das Manometer zeigt den Druck des Heizkesselsystems an. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

• 01

  Der Druckzeiger zeigt immer dasselbe an, egal ob Wasser in den Kreislauf ein- oder ausströmt.

  Ursache: Der Mechanismus des Manometers klemmt intern und bewegt sich nicht mehr mit den tatsächlichen Druckänderungen.

  Füllen Sie die Anlage etwas mit dem Füllschlüssel auf und überprüfen Sie, ob die Nadel reagiert, bevor Sie das Teil austauschen.

• 02

  Wasser tritt im Bereich des Thermomanometers aus dem Paneel aus.

  Ursache: Die Verbindung des Thermomanometers mit dem Kreislauf verliert mit der Nutzung ihre Dichtheit und Wasser tritt dort aus.

  Lokalisieren Sie den genauen Punkt des Lecks mit trockenem Papier, bevor Sie etwas kaufen; es könnte von einem nahegelegenen Ventil und nicht vom Manometer selbst kommen.

• 03

  Die Wassertemperatur auf der Anzeige ist nicht gut ablesbar, obwohl der Druck normal angezeigt wird.

  Ursache: Der Temperaturanzeiger und der Druckanzeiger teilen sich zwar das Zifferblatt, sind jedoch unabhängige Mechanismen, und einer kann ausfallen, ohne dass der andere betroffen ist.

  Notiere, ob nur die Temperaturanzeige oder auch die Druckanzeige ausfällt; das hilft dir zu bestätigen, ob das komplette Teil benötigt wird.

• 04

  Das Glas der Anzeige ist zerbrochen oder stark zerkratzt, sodass die Ablesung nicht mehr erkennbar ist.

  Ursache: Es ist der am stärksten exponierte Teil der Komponente, und ein Schlag während einer Inspektion oder Reinigung ist oft der Grund.

  Überprüfen Sie, ob nur das Glas gebrochen ist und ob sich die Nadel weiterhin bewegt, wenn sich der Druck ändert.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Datenblatt des Manometers Vaillant 101558

Katalogreferenz

101558

SKU intern Uniclima

MPTVCMES180X

Marke

Vaillant

Teileart

Manometer - Aquastate

Einheiten auf Lager

3 Stk.

Zustand

Generalüberholt

Garantie

1 Jahr

Versand

4–5 Werktage (Deutschland)

Rückgabe

14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Temperaturbereich (Skala)

0-120 °C

Druckbereich (Manometer)

0-4 bar

Handbücher und technische Dokumentation

Offizielle Dokumentation des Heizkessels, nützlich zur Lokalisierung des Teils und zum Abgleich der Fehlercodes.

• Handbuch Vaillant VU 242 E (PDF) Dokument © Vaillant, als technische Referenz bereitgestellt.
