Generalüberholt Wilo Pumpen

Umwälzpumpe Wilo RS15/5-3 O · 4511685 für Fagor FE-24 EN und CE-24 EN

Sie zirkuliert das warme Wasser durch die Heizkörper. Sie wird verdächtigt, wenn die Heizkörper kalt bleiben, während der Kessel eingeschaltet ist, wenn es Geräusche oder Vibrationen gibt oder wenn der Rotor nach langen Sommerstillständen feststeckt.

Teileart: Pumpen
Zustand: Generalüberholt
Katalogreferenz: 4511685
Garantie: 1 Jahr

inkl. MwSt. AUSVERKAUFT

Kompatibilität

kompatibel mit der Referenz 4511685

Bodenpumpe mit der Referenz 4511685. Zwei bestätigte Kompatibilitäten: Fagor FE-24 EN und Fagor CE-24 EN. Es gibt noch 3 weitere Modelle, die wir derzeit überprüfen.

Bewährte Kompatibilität

Kesselmodell	Familie	Überprüfung
Wilo Fagor FE-24 EN	Wilo	Kontrastiert
Wilo Fagor CE-24 EN	Wilo	Kontrastiert

Überprüfungsbedürftige Modelle

Diese Modelle sind mit dieser Referenz verbunden, aber wir haben sie noch nicht vollständig überprüft, also wir halten sie nicht für kompatibel. Wenn Ihr Kessel einer von ihnen ist, senden Sie uns ein Foto des Teils, das Sie austauschen möchten, und wir überprüfen es, bevor Sie es kaufen.

Wilo Fagor Super Compact FE 24 E	Wilo	Nicht bestätigt
Wilo Fagor Contract Mini CE 24 E	Wilo	Nicht bestätigt
Wilo Fagor Eco Mini FEB 24 AR	Wilo	Nicht bestätigt

Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.

Leitfaden

Wie überprüft man, ob die Ref. 4511685 das Teil für Ihren Heizkessel ist?

Die Referenz des Teils, das Modell und die Revision des Geräts müssen mit der Dokumentation des Herstellers abgeglichen werden.

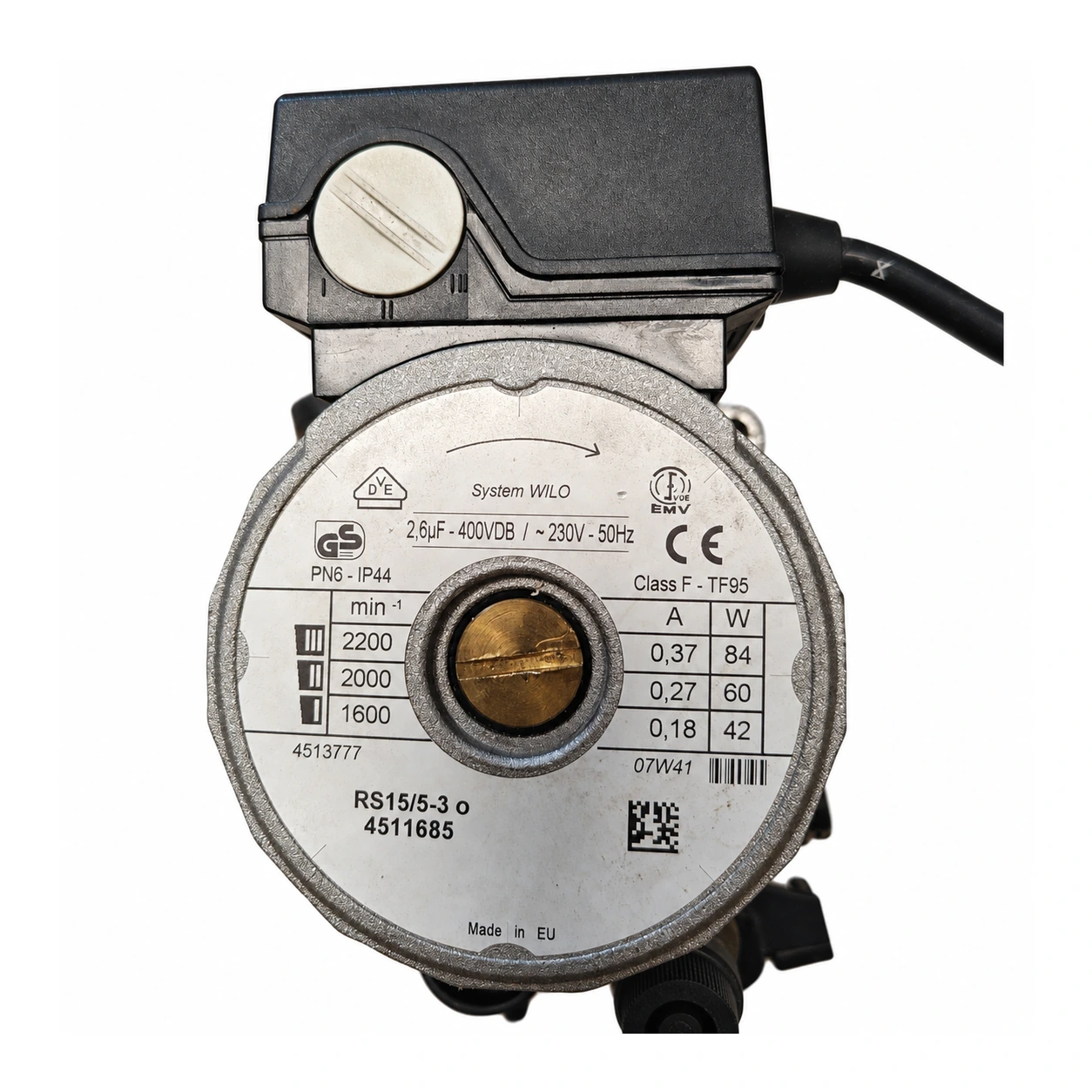

Siehe das Etikett des Motors: Es sollte Wilo RS15/5-3 oder der Code 4511685 angegeben sein (in unserer Einheit ist auch 4513777 aufgeführt).
Vergleiche die Spannung und die Geschwindigkeiten: 230 V · 50 Hz, drei Geschwindigkeiten (1600 / 2000 / 2200 min⁻¹) und Kondensator von 2,6 µF · 400 VDB.
Verwechsle sie nicht mit anderen Wilo der Serie RS, wie der RS 15/6: sie haben eine andere Bezeichnung.
Überprüfen Sie auf dem Typenschild Ihres Heizkessels, ob es sich um ein Fagor FE-24 EN oder CE-24 EN handelt. Wenn es sich um ein FE 24 E ohne N handelt, vergleichen Sie zuvor die Bezeichnung Ihrer Pumpe.
Wenn sie übereinstimmen, rufen Sie uns unter 911 17 77 77 mit dem Modell Ihres Heizkessels an und wir reservieren es für Sie.

Diagnose und Fehlercodes

Symptome, die eine Diagnose bei der Umwälzpumpe 4511685 erfordern

Die Umwälzpumpe zirkuliert das Wasser im Heizkreis. Dies sind die typischen Symptome und was zu tun ist:

Häufige Symptome und Störungen

01
Kalte Heizkörper bei eingeschaltetem Heizkessel
Ursache: es wird mit der Pumpe RS15/5-3 im Datenblatt der FE24E verbunden.
02
Seltsame Geräusche oder Vibrationen beim Betrieb
Ursache: es wird in die Störungen seines Datenblatts aufgenommen.
03
Rotor festgefahren nach den langen Sommerpausen
Ursache: es wird in die Störungen seines Datenblatts aufgenommen; siehe die Diagnosenotiz.
04
Kleine Wasserlecks am Gehäuse der Pumpe
Ursache: es wird in die Störungen seines Datenblatts aufgenommen.
05
Blockierung des Heizkessels aufgrund fehlender Zirkulation
Ursache: es wird in die Störungen seines Datenblatts aufgenommen, als allgemeine Blockade aufgrund von fehlendem Durchfluss im Kreislauf.
06
Die Heizung blockiert mit dem Code F03: der Druck im Kreislauf sinkt unter 0,6 bar oder steigt über 2,8 bar.
Ursache: Druck des Kreislaufs außerhalb des Bereichs: zu wenig Wasser, Luft im Kreislauf oder Überdruck.
Überprüfen Sie den Druck auf dem Display (er sollte über 1 bar liegen). Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
07
Es erscheint F4: der Kessel blockiert aufgrund von Überhitzung und das Wasser zirkuliert schlecht.
Ursache: Mangelnde Wasserzirkulation durch Luft, niedriger Druck oder eine Pumpe mit geringer Leistung.
Lüfte die Heizkörper und überprüfe den Druck. Wenn die Anzeige wieder erscheint, lasse einen Techniker die Pumpe überprüfen.
08
Die Heizungskessel blockiert und zeigt F3/F03 an: Heizungsdruck außerhalb des Bereichs.
Ursache: Wassermangel, Überdruck, Leck oder defekter Drucksensor.
Überprüfen Sie den Kaltwasserdruck mit dem Manometer und passen Sie ihn gemäß dem Handbuch an. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
09
Der Kessel stoppt aufgrund von Übertemperatur (F4 oder F7).
Ursache: Schlechte Zirkulation, Luft in der Anlage, müde Pumpe oder defekter Sensor.
Überprüfen Sie die Entlüftung und den Druck. Wenn es erneut auftritt, lassen Sie es von einem Techniker überprüfen.
10
Beim Einschalten arbeitet die Pumpe im Zyklus und die Heizung heizt nicht.
Ursache: Unzureichender Wasserfluss im Kreislauf: Luft, niedriger Druck oder Pumpe ohne Durchfluss.
Die Heizkörper entlüften und den Kreislauf bis auf 1 bar auffüllen. Wenn das Problem weiterhin besteht, sollte ein Techniker es überprüfen.

Fehlercodes Wilo, die eine Diagnose erfordern

Code	Störung	Technische Überprüfungen
F4	Sicherheits-Thermostatabschaltung bei Überhitzung.	Überprüfen Sie den Druck, das Entlüften und ob die Pumpe das Wasser bewegt. Wenn die Pumpe nicht richtig zirkuliert, weisen Sie auf die Pumpe hin. Lassen Sie es von einem Techniker überprüfen.
F3 / F03	Druck des Heizkreises außerhalb des Bereichs: der Kessel blockiert.	Überprüfen Sie den Kaltwasserdruck mit dem Manometer und passen Sie ihn gemäß dem Handbuch an. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.
F23	Zirkulationsanomalie, Parameter oder Sonden.	Entlüften, den Druck überprüfen und eine Diagnose anfordern, falls das Problem erneut auftritt. Es könnte auf eine Pumpe mit geringer Leistung hindeuten.
F3	Druck des Heizkreises außerhalb des Bereichs oder fehlender Wasserfluss beim Einschalten des Boilers.	Zielen Sie auf die Pumpe, wenn der Druck korrekt ist und kein Wasser zirkuliert. Überprüfen Sie den Druck und entlüften Sie die Heizkörper. Wenn das Problem weiterhin besteht, lassen Sie es von einem Techniker überprüfen.

Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.

Technische Daten

Datenblatt: Wilo 4511685

Katalogreferenz: 4511685
SKU intern Uniclima: BOM011
Marke: Wilo
Teileart: Pumpen
Einheiten auf Lager: 0 Stk.
Zustand: Generalüberholt
Garantie: 1 Jahr
Versand: 4–5 Werktage (Deutschland)
Rückgabe: 14 Tage

Datenblatt: Stück und verfügbare Dokumentation

Vergleichen Sie die Etikettencodes, PCB und die Revision mit dem installierten Teil; sie sind nicht unbedingt gleichwertige Referenzen.

Ernährung: 230 V; 50 Hz
Markierter Kondensator: 2,6 µF; 400 VDB
P1 Geschwindigkeiten I/II/III: 42/60/84 W
Strom I/II/III: 0,18/0,27/0,37 A
Geschwindigkeit I/II/III: 1600/2000/2200 min⁻¹
Schutz: PN6; IP44; Klasse F; TF95
Inventar — Art der Ersatzteile: Pumpen
Inventar — Kondensator: 2,6 μF; 400 VDB
Inventar — Angegebene Anwendung im Inventar: FE-24 EN CE-24 EN
Zusätzliche Daten — Funktion: Zirkulation des Heizungswassers
Zusätzliche Daten — Versorgung: 230 V ·
Zusätzliche Daten — Geschwindigkeiten: 3 · 1600 / 2000 / 2200 min⁻¹ ·
Zusätzliche Daten — Druck und Schutz: PN6 · IP44 ·
Identifikation — Bezeichnete Kennzeichnung: RS15/5-3 o
Identifikation — Markierter Code: 4511685
Identifikation — Markierter Code: 4513777
Datenblatt: Alimentacion: 230 V; 50 Hz
Datenblatt: Kondensator mit Markierung: 2,6 µF; 400 VDB
Datenblatt: P1 Geschwindigkeiten I/II/III: 42/60/84 W
Datenblatt: Corriente I/II/III: 0,18/0,27/0,37 A
Datenblatt: Velocidad I/II/III: 1600/2000/2200 min⁻¹
Datenblatt: Proteccion: PN6; IP44; Klasse F; TF95
Inventardaten — Art des Ersatzteils: Pumpen
Datenblatt: Kondensator: 2,6 μF; 400 VDB
Inventardaten — Angegebene Anwendung im Inventar: FE-24 EN
Inventardaten — Angegebene Anwendung im Inventar: CE-24 EN
Anwendungen, die noch überprüft werden müssen: Erklärungen (Dokumentation 23.10.2026; Überprüfung 24.10.2026), ausstehend Bestätigung durch den Hersteller. Überprüfen Sie die Referenz, die Überprüfung und die Seriennummer vor der Verwendung: FAGOR SUPER COMPACT FE 24 E · FAGOR CONTRACT MINI CE 24 E · FAGOR ECO MINI FEB 24 AR Dieses Angebot beschränkt sich auf den Motor; es zertifiziert nicht die Kompatibilität des hydraulischen Systems.

Vor dem Kauf

Manchmal kann die Achse von Hand gedreht werden, nachdem der zentrale Stopfen entfernt wurde, wenn sie blockiert ist.
Bitte bestätigen: Fagor Super Compact FE 24 E — mit 4511685 und RS15/5-3
Fagor Contract Mini CE 24 E — 1 Herkunft: (4511685)
Zu bestätigen: Fagor Eco Mini FEB 24 AR — 1 Herkunft: (4511685)
Nicht verwechseln: RS 15/6 — Wilo Pumpe RS 15/6 SLO, die in einer Ersatzteilliste für die FE 24 E aufgeführt ist — Eine andere Bezeichnung der Serie RS: es ist nicht die RS15/5-3 oder
Ohne Bestätigung: AS0015925 mit 4511685: Vergleichen Sie immer die vollständige Bezeichnung und den Code des Etiketts.
Zur Bestätigung: Code 4511685 verbunden mit der Pumpe Wilo RS15/5-3. Kein offizieller Zerlegungsplan. Abweichung in der FE 24 E: eine Liste gibt die RS 15/6 SLO und die RS15/5-3 an. FE-24 EN und CE-24 EN: diese werden bestätigt.

Häufig gestellte Fragen

Häufige Fragen: die Umwälzpumpe 4511685

Wo befindet sich der Code dieser Pumpe und was muss ich noch vergleichen?

Auf dem Motorkennzeichen: die Bezeichnung RS15/5-3 oder die Codes 4511685 und 4513777. Vergleichen Sie auch die Spannung (230 V · 50 Hz), die drei Geschwindigkeiten (1600 / 2000 / 2200 min⁻¹) und den Kondensator (2,6 µF · 400 VDB). Es wird angegeben, dass die Referenz auf dem Motorkennzeichen steht, zusammen mit der Spannung und der Leistung.

Passt es für meinen Fagor FE-24 EN oder CE-24 EN?

Ja. Bestätigt: für die Fagor FE-24 EN und für die CE-24 EN. Außerdem listen sie die CE-24EN mit der RS15/5-3 und auch die „fe-24e n“.

Eignet es sich für einen Fagor FE 24 E ohne N oder einen Contract Mini CE 24 E?

Es ist nicht bestätigt. Und sie geben 4511685 für die FE 24 E an; es wird auch für die Contract Mini CE 24 E und die Eco Mini FEB 24 AR angegeben. Eine Liste der Ersatzteile für die FE 24 E zeigt eine andere Pumpe, die Wilo RS 15/6 SLO. Vergleichen Sie die Bezeichnung oder senden Sie uns über Kontakt ein Foto des Etiketts.

Was bedeuten 4511685, 4513777, AS0015925 und MU0500117?

4511685 ist die Herstellernummer für einen „Wilo Pump Head PN6 IP44“. RS15/5-3 ist das Modell (Typ). Die 4513777 ist ebenfalls auf dem Teil markiert, aber wir haben sie ohne zusätzliche externe Bestätigung nicht gesehen. AS0015925 ist der Originalcode der Pumpe der FE24E. MU0500117 erscheint zusammen mit 4511685, ohne zu sagen, was es ist.

Ist RS15/5-3 dasselbe wie RS15/5-3 oder?

Sie mischen es: und schreiben «RS15/5-3» mit der 4511685, und schreiben «RS15/5-3 o» mit der 4511685. Vergleichen Sie den Code 4511685 und die vollständige Bezeichnung des Etiketts, mit dem finalen «o».

Welche Symptome deuten auf diese Pumpe hin?

In der Datenblatt: RS15/5-3 werden kalte Heizkörper bei eingeschaltetem Kessel, Geräusche oder Vibrationen, festgefahrene Rotoren nach langen Sommerstillständen, kleine Undichtigkeiten im Pumpengehäuse und die Blockierung des Kessels aufgrund mangelnder Zirkulation erwähnt.

Wer sollte sie montieren und was muss überprüft werden?

Zur Bestätigung: Wir empfehlen, dass ein qualifizierter Techniker sie montiert: Sie arbeitet mit 230 V und gehört zum Heizkreis. Achten Sie auf die Anzahl der Geschwindigkeiten (diese hat drei) und auf die Art des elektrischen Anschlusses, wie empfohlen. Es wird geraten, die Referenz und die Anschlüsse vor dem Kauf zu überprüfen.

Was ist die Referenz dieser Pumpe?

4511685 · RS15/5-3 o

Welche Stromversorgung benötigt er?

230 V bei 50 Hz.

Lieferung in 4–5 Werktagen 4–5 Werktage (Deutschland)

1 Jahr Garantie geprüft und getestet

14 Tage Rückgaberecht nicht installierte Teile

Technischer Support Wir überprüfen dein Modell.

Umwälzpumpe Wilo RS15/5-3 O · 4511685 für Fagor FE-24 EN und CE-24 EN
