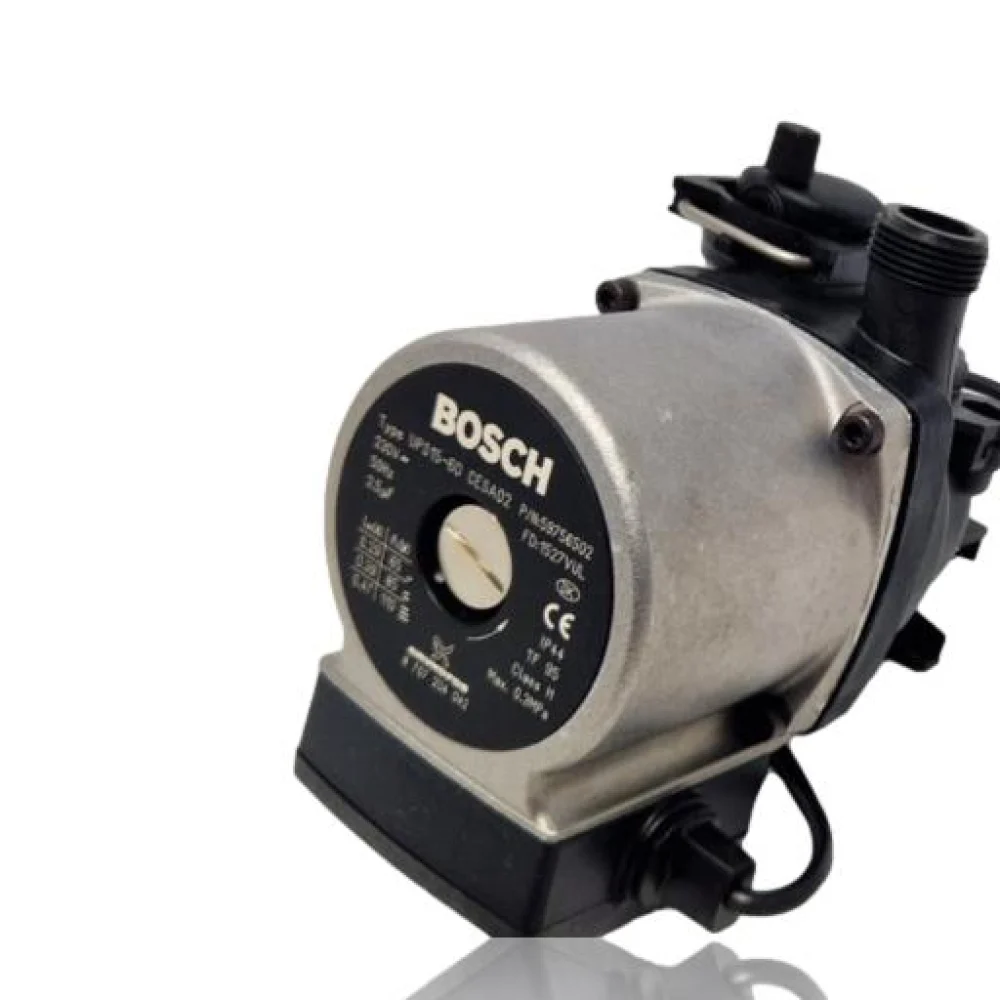

Bosch Umwälzpumpe Typ UP15-60 CESA02 P/N 59754502 Für Junkers Euroline ZW23 AE23
Die Umwälzpumpe Bosch Typ UP15-60 CESA02 P/N 59754502 ist verantwortlich für die Bewegung des Wassers im Heizkreislauf des Junkers Euroline ZW23 AE23. Bei einem Ausfall wirst du kalte Heizkörper, seltsame Geräusche, Überhitzungen und mögliche Blockaden aufgrund mangelnder Zirkulation bemerken. Auch kann die Reset-Taste blinken, und zwar zweimal pro Sekunde, sowie die Anzeige bei 45 °C, was darauf hinweist, dass der Temperaturbegrenzer aufgrund von Überhitzung aktiviert wurde. Diese Pumpe ist kompatibel mit anderen Modellen der Euroline-Serie ZW 23 und ZW 24, unter anderem. Sie sollte ersetzt werden, wenn Funktionsstörungen auftreten oder wenn die genannten Symptome offensichtlich werden.
inkl. MwSt.
Per WhatsApp anfragenMit der Referenz 8717204348 kompatible Junkers-Kessel
Umwälzpumpe mit der Referenz 8717204348. Vier bestätigte Kompatibilitäten: Euroline ZW 23 AE 23 und Euroline ZW 23-1 AE 23.
Bewährte Kompatibilität
| Kesselmodell | Familie | Überprüfung |
|---|---|---|
| Junkers Euroline ZW 23 AE 23 | Junkers Euroline ZW 23 | Kontrastiert |
| Junkers Euroline ZW 23-1 AE 23 | Junkers Euroline ZW 23 | Kontrastiert |
| Junkers Euroline ZW 24-1 E LH AE 23 | Junkers Euroline ZW 24 | Kontrastiert |
| Junkers NW 24-1 LH AE 23 | Junkers Euroline ZW 24 | Kontrastiert |
Siehst du dein Modell nicht oder hast du Zweifel? Die aufgedruckte Referenz ist entscheidend. Wie überprüft man das? · Schick uns ein Foto per WhatsApp.
Wie überprüft man, ob die Ref. 8717204348 das Teil für Ihren Heizkessel ist?
Was entscheidend ist, ist nicht das Modell des Kessels, sondern die auf dem bereits eingebauten Teil aufgedruckte Referenz.
- Die auf dem eingebauten Teil aufgedruckte Referenz suchen und mit der Katalogreferenz 8717204348 vergleichen. Ist sie nicht sichtbar, kann das Teil nicht allein anhand der Form bestimmt werden.
- Das vollständige Kesselmodell auf dem Typenschild prüfen und in den Modellzuordnungen dieser Seite suchen.
- Anschlüsse und Bauform vor dem Einbau mit dem Originalteil vergleichen.
- Bei Unklarheiten vor der Bestellung ein Foto der Kennzeichnung per WhatsApp senden.
Symptome und Fehler, die die Umwälzpumpe 8717204348 behebt.
Die Umwälzpumpe zirkuliert das Wasser im Heizkreis. Dies sind die typischen Symptome und was zu tun ist:
Häufige Symptome und Störungen
- 01
Die Heizung heizt nicht oder nur wenig, obwohl das Warmwasser normal funktioniert.
Ursache: Wenn die Pumpe kein Wasser durch den Heizkreislauf bewegt, erreicht die Wärme die Heizkörper nicht, auch wenn der Rest des Boilers gut funktioniert.
Überprüfen Sie bei der Heizungsanforderung der Heizkessel, ob der Pumpenkörper vibriert oder Wärme überträgt; wenn er kalt und ruhig ist, dreht er sich nicht.
- 02
Die Pumpe macht mehr Lärm oder vibriert stärker als normal, insbesondere direkt beim Start.
Ursache: Luft im Kreislauf oder angesammelte Wärme im Laufrad führen zu einer Unwucht, die sich als Geräusch bemerkbar macht.
Entlüften Sie den Heizkreis am höchsten Punkt der Anlage, bevor Sie die Pumpe austauschen.
- 03
Nach einer Stillstandsperiode, wie im Sommer oder während eines Urlaubs, springt die Pumpe nicht an.
Ursache: Die Achse verklemmt sich durch Ablagerungen, wenn sie lange Zeit nicht bewegt wird.
Lokalisieren Sie die Entlüftungsschraube in der Mitte des Rotors und drehen Sie sie mit einem flachen Schraubendreher, um zu versuchen, die Welle zu lösen.
- 04
Es wird ein Wasserleck im Bereich der Achse oder der Basis der Pumpe festgestellt.
Ursache: Der mechanische Dichtung verliert mit der Nutzung die Dichtheit und lässt nach und nach Wasser durch.
Trockne den Bereich, lasse den Kessel eine Weile laufen und überprüfe, ob die Feuchtigkeit genau dort wieder auftritt, bevor du das Teil wechselst.
Fehlercodes von Junkers, die dieses Teil behebt.
| Code | Störung | Diagnose und Lösung |
|---|---|---|
| Die Entriegelungstaste blinkt 2-mal pro s (2 Hz) und die 45-°C-Kontrollleuchte blinkt | Temperaturbegrenzer durch Überhitzung im Primärkreis ausgelöst. | Wenn die Umwälzpumpe festsitzt oder keinen Durchfluss liefert, gibt es keine Zirkulation und der Wärmetauscher überhitzt, was den Begrenzer auslöst. Prüfen, indem die Welle über die vordere Verschlussschraube der Pumpe freigedreht wird, die Anlage entlüften und kontrollieren, dass die Pumpe 230 V erhält und dreht. |
Diese Symptome können mehrere Ursachen haben. Wenn Ihr Heizkessel einen Fehlercode anzeigt, senden Sie uns diesen per WhatsApp zusammen mit einem Foto der Beschriftung, und wir sagen Ihnen, ob es sich um dieses Teil handelt.
Datenblatt: Junkers 8717204348
- Katalogreferenz
- 8717204348
- Marke
- Junkers
- Teileart
- Pumpen
- Einheiten auf Lager
- 1 Stk.
- Zustand
- Generalüberholt
- Garantie
- 1 Jahr
- Versand
- 1–2 Werktage
- Rückgabe
- 14 Tage
Daten, die auf dem Bauteil und in der Dokumentation des Herstellers gelesen wurden
Was wir nicht überprüfen konnten, erscheint hier nicht.
- Handelsmarke
- Bosch
- Modell (Typ)
- UP15-60 CESA02
- Referenz (P/N)
- 59754502
- Spannung
- 230V~
- Frequenz
- 50Hz
- Schutzgrad
- IP44
- Wärmeklasse
- TF95 / Klasse H
- Sekundärcode
- 8 707 204 902
Häufige Fragen: die Umwälzpumpe 8717204348
Ist die Umwälzpumpe Bosch Typ UP15-60 CESA02 P/N 59754502 mit der Junkers Euroline ZW23 AE23 kompatibel?
Welche Kesselmodelle sind mit dieser Pumpe kompatibel?
Welche Symptome deuten darauf hin, dass ich die Pumpe meiner Heizung wechseln sollte?
Welchen Code sollte ich auf dem Typenschild meiner Pumpe suchen, um zu bestätigen, dass sie die richtige ist?
Welche Fehlercodes sind für diese Pumpe dokumentiert?
Wo kann ich weitere Informationen zur Kompatibilität dieser Pumpe finden?
