OTMA OTSL 15/5-3 C pump Immergas – Ref. 3.017103

Conjunto hidráulico con cuerpo y bomba OTSL 15/5-3 C montada, registrado con referencia 3.017103. La aplicación a Immergas Eolo Mini 28 Export debe confirmarse por versión. El código 3.019394 se registra para un circulador suelto y no se equipara automáticamente con el conjunto completo.

Type of part: Immergas
Status: Refurbished
internal SKU: HID039
Warranty: 1 year

VAT included OUT OF STOCK

Compatibility

Immergas compatible boilers

Immergas. 0 compatibilidades contrastadas. Hay otros 2 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Immergas Eolo Extra 24 kW	Immergas	Unconfirmed
Immergas Eolo Mini 28 Export	Immergas	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

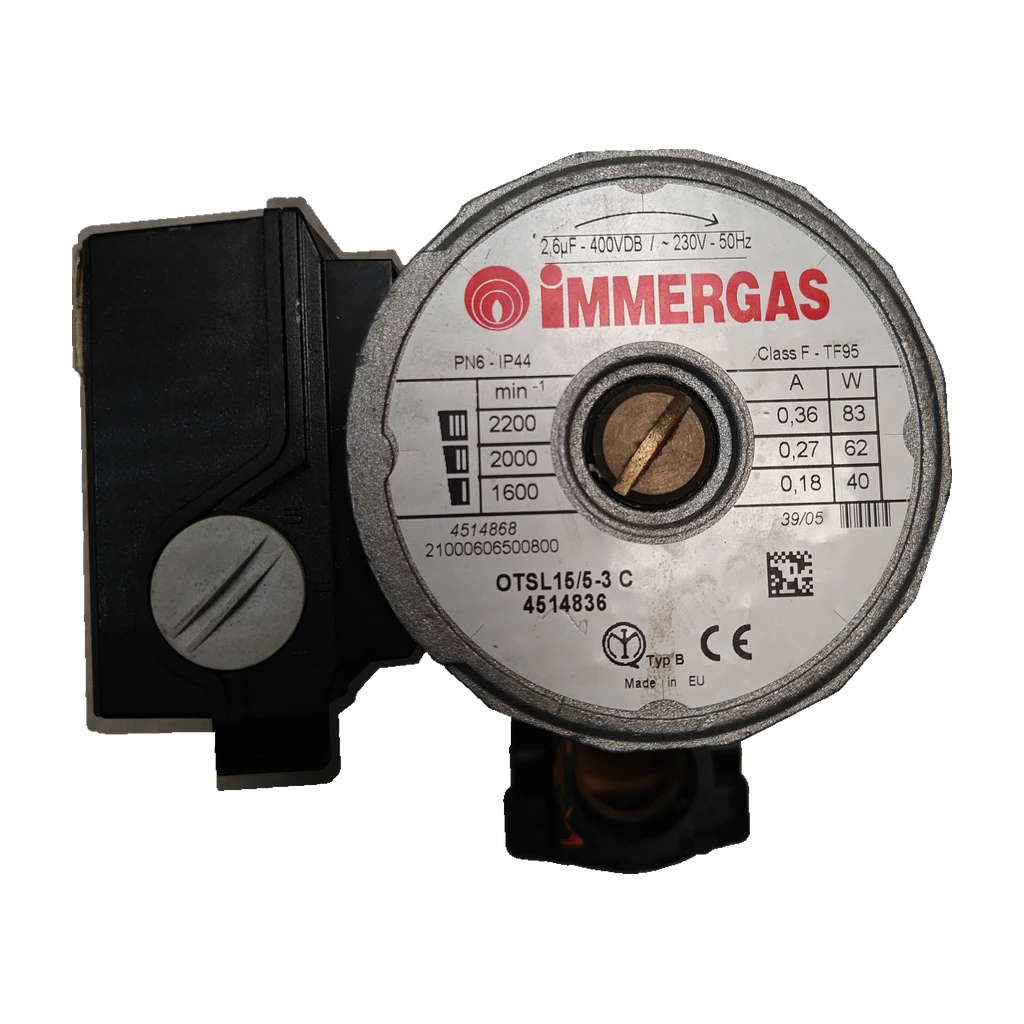

Mira la etiqueta del motor de tu bomba: debe decir OTSL 15/5-3 C.
Compara las potencias: 40, 62 y 83 W (0,18 / 0,27 / 0,36 A).
Comprueba si necesitas el conjunto completo (3.017103 en el despiece de la Export) o solo la bomba.
Any questions? Send us a photo of your part's label and the boiler's rating plate from Contact.

Diagnosis and fault codes

Symptoms that require diagnosis in Immergas.

Common symptoms and faults

01
Cold radiators even though the burner is on.
Cause: Check that the pump is running and that the boiler has pressure.
02
Noise or buzzing when requesting heating.
Cause: There may be air in the circuit or the rotor may be rubbing: bleed the radiators and check the pump.
03
The pump hums but does not rotate after the summer.
Cause: The rotor may be stuck due to limescale or dirt: have a technician check it.
04
It leaks water from the body or from the connections.
Cause: Check the gaskets and the hydraulic body.
05
The boiler locks out or shuts down due to overheating.
Cause: There may be a circulation issue: check that the pump is working and that there are no closed valves.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Technical sheet: Immergas

Uniclima internal SKU: HID039
Brand: Immergas
Type of part: Immergas
Units in stock: 0 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Referencia comercial del conjunto (Cod.cli.): 3.017103
Código de artículo del conjunto O.T.M.A.: 10037608102500
Designación asociada al código de cliente: KW28
Configuración marcada del conjunto: SX
Marca impresa en el subcomponente bomba: IMMERGAS
Modelo del subcomponente bomba: OTSL 15/5-3 C
Códigos marcados en el subcomponente bomba: 4514836; 4514868; 21000606500800
Marcaje del body de válvula SIT: 4514 858 04
Alimentación de la bomba: ~ 230V - 50Hz
Condensador de la bomba: 2,6μF - 400VDB
Presión nominal / grado de protección de la bomba: PN6 / IP44
Clase de aislamiento / clase térmica de la bomba: F / TF95
Tipo marcado de la bomba: B
Velocidad de la bomba I/II/III: 1600 / 2000 / 2200 min⁻¹
Corriente de la bomba I/II/III: 0,18 / 0,27 / 0,36 A
Potencia de la bomba I/II/III: 40 / 62 / 83 W
Source of additional data: Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
Inventory — Application indicated in inventory: Immergas EOLO Mini 28 Export (conjunto hidráulico)
Inventario — Subcomponente bomba: modelo OTSL15/5-3 C
Inventario — Subcomponente bomba - condensador lectura A: 2,6μF - 400VDB
Inventario — Velocidad I/II/III: 1600/2000/2200 min-1
Inventory — Protection: PN6; IP44; Class F; TF95
Datos verificados — Conjunto: Body hidráulico con bomba OTSL 15/5-3 C
Verified data — Speed I: 40 W · 0.18 A · 1600 min⁻¹
Verified data — Speed II: 62 W · 0.27 A · 2000 min⁻¹
Verified data — Speed III: 83 W · 0.36 A · 2200 min⁻¹
Verified data — Power supply: 230 V · 50 Hz
Verified data — Condenser: 2 µF o 2,6 µF · 400 V (dos lecturas ) · Wilo HU15/5 (40/62/83 W; no cita la OTSL) da 2 µF; sin comprobar
Verified data — Protection: IP44 · class F · type B
Verified data — Water temperature: Up to 95 °C (TF95)
Verified data — Nominal pressure: PN6
Verified data — Body: SIT 451 858 04 marking · SX configuration
Identification and equivalences: No llega a 3: 3.017103 (inventario) sin confirmar · el OTSL 15/5-3 C es el circulador Immergas 3.019394 según (IT) · la lista oficial de la Eolo Mini 28 kW (CE) da grupo bomba 3.016686
Associated references: 3.017103 (inventario; sin confirmar) · 3.019394 (circulador OTSL 15/5-3 C según y IT)
Additional markings: Marked on the label: 4514836, 4514868 y 21000606500800 (no se buscaron) · cuerpo SIT 451 858 04, configuración SX (sin identificar) · tipo B
Pending applications to verify: • Eolo Mini 28 Export (almacén, conjunto hidráulico). Sería la Mini Eolo 28 3E, versión no CE (ficha Immergas 3.020856, vista solo en extracto); no hay lista de recambios. • Eolo Extra 24 kW: 1 origen ( IT, para el circulador 3.019394). • CONFLICTO Eolo Mini 28 kW (versión CE, caldera 3.016341): su lista oficial da el grupo bomba 3.016686 y el grupo hidráulico 3.017404 (lectura OCR); no lista 3.017103 ni 3.019394.
Registered equivalents and substitutions: 3.019394 (circulador completo Salmson/Wilo OTSL 15/5-3 C, fuera de producción) → 3.032764 según IT (solo extracto). IT enlaza el 3.032764 como motor del OTSL 15/5-3 C, y EN lo asocia a la 3.019407 (OTSL 15/6,7-3 C). Sin resolver si sustituye al circulador o solo al motor. No confundir con el kit Unical OTSL 15/5-3-CRF9 (95262372; solo extracto) ni con la Wilo RS 15/5-3 KU P.

Before purchasing

To be confirmed: Eolo Extra 24 kW: circulador suelto 3.019394, otra pieza. Lista de Immergas 130AE Export (desde 04/02/08): grupo bomba 3.016884, sin 3.017103; rev 2011 y HP sin resolver
No compatible o excluido en origen: Eolo Mini 28 kW (versión CE) — Lleva otra: grupo bomba 3.016686 (lista oficial)
No confundir: 3.016686 — Grupo bomba de la Eolo Mini 28 kW (versión CE) en su lista oficial — Otro código: sin confirmación adicional lo relaciona con esta pieza
No confundir: OTSL 15/5-3-CRF9 (95262372) — Kit de bomba para calderas Unical, — Otro código y otra marca de caldera
No confundir: Wilo RS 15/5-3 KU P — Circulador Wilo de nombre parecido — Otro modelo: no es la OTSL 15/5-3 C
No confundir: 3.016097 — Otro conjunto hidráulico de la lista de la Eolo Mini 28 Export, sin marca de serie — Otro código: no es el 3.017103
Esta unidad es un conjunto con bomba OTSL 15/5-3 C y referencia registrada 3.017103. Para elementos relacionados aparecen 3.019394, 3.017105 y 3.016697, pero no está confirmada su equivalencia con la bomba montada ni con el conjunto completo. El 3.017105 aparece asociado a una OTSL 15/4.1-3 C de 70 W, que no debe equipararse con la OTSL 15/5-3 C. La aplicación a Eolo Mini 28 Export y la identificación de cada elemento requieren comprobar la versión.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Eolo Mini 28 Export.

Frequently Asked Questions

Frequently asked questions: immergas

Is it compatible with my Immergas Eolo Mini 28 Export?

La compatibilidad de esta variante está pendiente de confirmar. La Eolo Mini 28 Export consta como aplicación registrada para el conjunto hidráulico 3.017103, pendiente de confirmar por versión. La designación 104AEN se conserva como dato de identificación, sin convertirla por sí sola en compatibilidad de esta unidad. Compara la placa de características, el cuerpo hidráulico y los códigos antes de comprar.

Is the reference 3.019394?

3.019394 se registra para el circulador OTSL 15/5-3 C suelto, sin el cuerpo hidráulico completo. Esta ficha corresponde al conjunto mostrado con la bomba montada, registrado como 3.017103. No se presupone equivalencia entre el circulador suelto, su motor y el conjunto completo.

¿Sirve para la Eolo Mini 28 kW?

La compatibilidad de esta variante está pendiente de confirmar. Debe distinguirse la versión Export de la CE. La aplicación a Eolo Mini 28 Export sigue pendiente de confirmar. La Eolo Mini 28 kW CE, identificada como caldera 3.016341, tiene registrados el grupo bomba 3.016686 y el grupo hidráulico 3.017404; no se equiparan con el 3.017103. Envíanos una foto de la placa si no conoces la versión.

Is it the complete set or just the pump?

Es el conjunto hidráulico con cuerpo y bomba OTSL 15/5-3 C montada. El código 3.019394 se registra para un circulador suelto y como candidato para Eolo Extra 24 kW, sin demostrar equivalencia con el conjunto 3.017103.

¿Qué códigos de bomba da el despiece de la Eolo Mini 28 Export?

Además del conjunto hidráulico 3.017103, la lista de Immergas (104AEN) da el conjunto de bomba 3.017105 (marca de serie 3062807) y el 3.016697 (sin marca), sin el modelo. checa vende solo el motor «para las bombas 3.016697 y 3.017105». El 3.016097, otro conjunto hidráulico, no es este código.

What do the marked numbers on the part mean?

451 858 04 es el marcaje del cuerpo de válvula SIT; el conjunto va marcado con la configuración SX. 4514836, 4514868 y 21000606500800 van marcados en la bomba; no consta su significado. El 3.017103 es su referencia en el despiece de Immergas y 10037608102500, su código de artículo O.T.M.A.

Is it compatible with the Immergas Eolo Extra 24 kW?

La compatibilidad de esta variante está pendiente de confirmar. La Eolo Extra 24 kW sigue pendiente. Se registran 3.016884 para 130AE Export y 3.019393/3.019946 para 113A-1, sin correspondencia registrada con 3.017103. Tampoco se da por registrada automáticamente la Eolo Mini 28 Export. Rev 2011 y HP siguen sin resolver.

What is the reference for this pump?

3.017103 · OTSL 15/5-3 C

What does the part include?

The set shown in the photographs of this sheet.
