Ariston GAL-EVO2 HE MED 65116585-06 Control Board for Clas One 24 · PCB 740190050400
Refurbished Ariston Ariston Ariston Thermo Group

Ariston GAL-EVO2 HE MED 65116585-06 Control Board for Clas One 24 · PCB 740190050400

Aplicación a la variante exacta pendiente de confirmar. Placa principal de caldera relacionada con el encendido, los sensores, las bombas y la velocidad del ventilador. Si la caldera no enciende o no responde al termostato, hay que comprobar el diagnóstico antes de sustituirla.

Type of part
Ariston
Status
Refurbished
internal SKU
PLC275
Warranty
1 year
VAT included Stock · 1 unit
Compatibility

Compatible Ariston boilers

Ariston. 0 compatibilidades contrastadas. Hay otros 14 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Ariston Clas One System 24 and 30 (3301031, 3301035)AristonUnconfirmed
Ariston Clas B One 24 and Clas B One Wifi 24 (3301211, 3302127)AristonUnconfirmed
Ariston Chaffoteaux Pigma Advance 30, 30L and 35 (3310623, 3310625, 3310624)AristonUnconfirmed
Ariston Chaffoteaux Pigma Advance EXT 25, IN 25 and IN System 25 (3310575 to 3310577 and 3310690)AristonUnconfirmed
Ariston Chaffoteaux Inoa Green IN 25 and 30 (3310578, 3310579)AristonUnconfirmed
Ariston Clas One L 30 (3301024), Clas One EXT 25 and IN 25 (3301228, 3301331) and Cares Premium EXT and IN 25 and 30 (3301229 to 3301232)AristonUnconfirmed
Ariston Clas One RDC 24, 30 and 35 and System RDC 18, 24, 30 and 35 (3301017, 3301036 to 3301041)AristonUnconfirmed
Ariston Clas One 24 (3301021)AristonUnconfirmed
Ariston Clas One 30 and 35/38 (3301022, 3301023)AristonUnconfirmed
Ariston Clas One System 18 (3301030)AristonUnconfirmed
Ariston Clas Net One Combi 24, 30 and 38 (3301049 to 3301051)AristonUnconfirmed
Ariston Clas B One 35 and Clas B One Wifi 35 (3301212, 3302128)AristonUnconfirmed
Ariston Clas One Wifi 24, 30 and 35 and Clas One L Wifi 30 (3302123 to 3302126)AristonUnconfirmed
Ariston Chaffoteaux Pigma Advance 25 (3310622)AristonUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

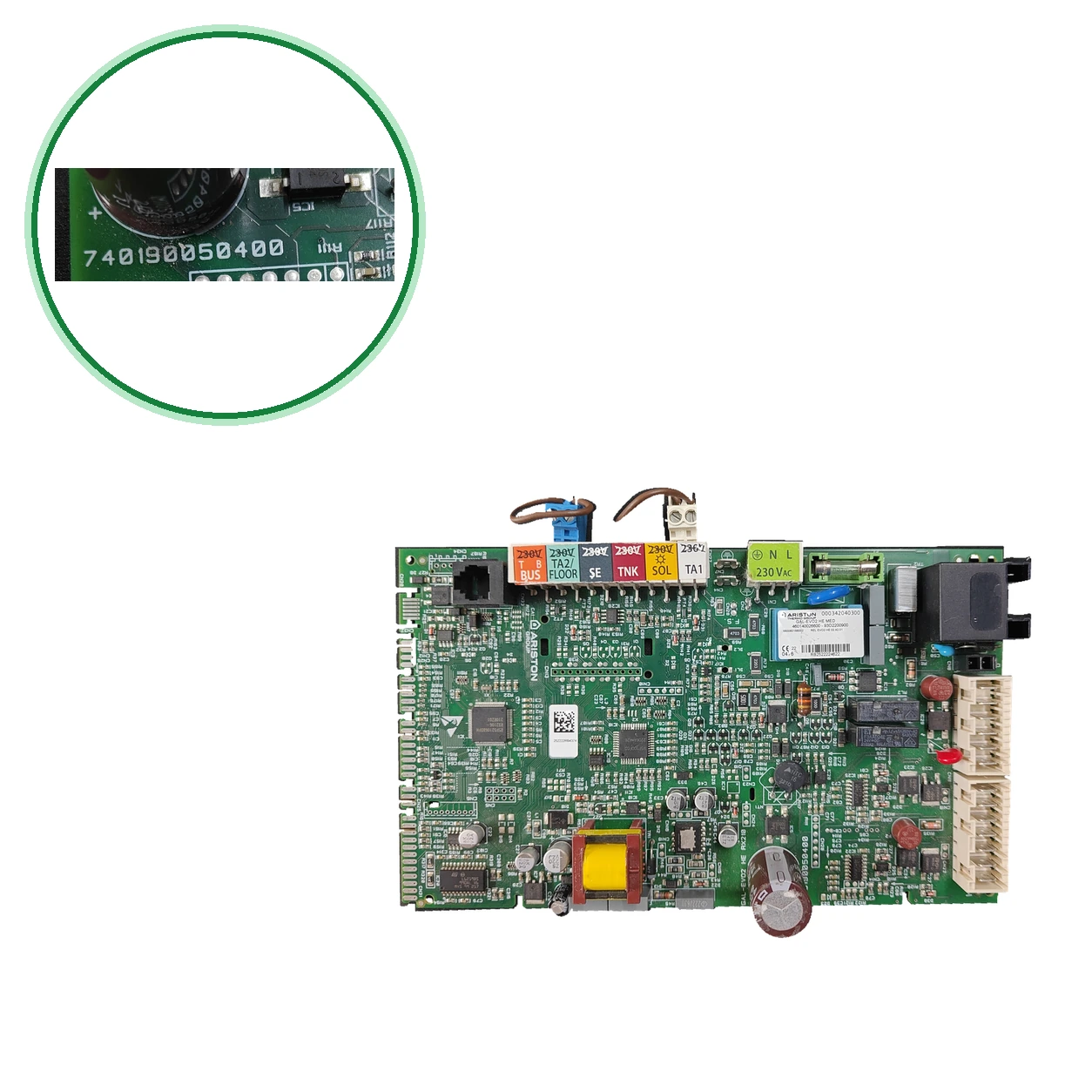

  1. Look at your GAL-EVO2 HE MED PCB and the circuit 740190050400; compare the rest of the markings.
  2. Our Ariston reference is 65116585-06. Predecessors: 65116585 and -01 to -05. Substitute: 6500891400. Another suffix? Contact us.
  3. Busca tu caldera en «Compatibilidad»: la Clas One 24 la confirma; las de son registradas y el resto, por confirmar. avisa: se confirma con el número de serie de cada caldera.
  4. ¿Dudas? Envíanos desde Contacto una foto de tu pieza y de la caldera, o llama al 911 17 77 77.
Diagnosis and fault codes

Symptoms that require diagnosis in the Ariston

Common symptoms and faults

  • 01

    Does not turn on or does not respond to the thermostat.

    Cause: Señal de PCB dañada según (no tabla del fabricante).

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Ariston

Uniclima internal SKU
PLC275
Brand
Ariston
Type of part
Ariston
Units in stock
1 unit
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Power strip
230VAC L/N/ground
Marked fuse
FUSE2AT
Inventory — Indicated reference
65116585-06
Inventory — Condenser subcomponents
47 μF 25 V; 1500 μF 35 V
Inventory — Marked code
000342040300; 460140026600 - 93D2200900; 660060188002; REL EVO2 HE02.42.01; RB2522224622
Identification — Marked designation
GAL-EVO2 HE MED
Identification — Marked code
000342040300
Identification — Marked code
460140026600 - 93D2200900
Identification — Marked code
660060188002
Identification — Marked code
REL EVO2 HE02.42.01
Identification — Marked code
740190050400
Technical sheet: Power strip
230VAC L/N/ground
Technical sheet: Marked fuse
FUSE2AT
Inventory data — Indicated reference
65116585-06
Inventory data — Condenser subcomponents
47 μF 25 V; 1500 μF 35 V
Inventory data — Marked code
000342040300; 460140026600 - 93D2200900; 660060188002; REL EVO2 HE02.42.01; RB2522224622
Pending applications to verify
Ariston CLAS ONE 24 — compatibilidad anotada; pendiente de confirmar por variante. Declaraciones de (documentación 23/10/2026; revisión 24/10/2026), pendientes de confirmación por fabricante. Comprobar referencia, revisión y número de serie antes de usar: CLAS B ONE 35 · CLAS ONE WIFI 24 · CLAS ONE WIFI 30 · CLAS ONE WIFI 35 · CLAS B ONE WIFI 35
Before purchasing
  • To be confirmed: Ariston Clas One System 24 y 30 (3301031, 3301035): . lista la 24 como 3301031, pero su descripción dice 3301047: no cuenta
  • To be confirmed: Ariston Clas B One 24 y Clas B One Wifi 24 (3301211, 3302127):; la lista de va sin rótulo
  • To be confirmed: Chaffoteaux Pigma Advance 30, 30L y 35 (3310623, 3310625, 3310624):
  • To be confirmed: Chaffoteaux Pigma Advance EXT 25, IN 25 e IN System 25 (3310575 a 3310577 y 3310690): . IN System 25 también como 3310690
  • To be confirmed: Chaffoteaux Inoa Green IN 25 y 30 (3310578, 3310579) — con lista rotulada:;, con reservas
  • To be confirmed: Ariston Clas One L 30 (3301024), Clas One EXT 25 e IN 25 (3301228, 3301331) y Cares Premium EXT e IN 25 y 30 (3301229 a 3301232) — limpia. Con reservas: (encabezado -04) y (lista sin rótulo). Cares Premium: solo cita la serie
  • To be confirmed: Ariston Clas One RDC 24, 30 y 35 y System RDC 18, 24, 30 y 35 (3301017, 3301036 a 3301041) — Despiece oficial (da la -02) + (el -06 la sustituye). System 24 RDC: 3301039 en el despiece, 3301031
  • Do not confuse: 65116588 — "CLIP IN" card from the official spare parts list of the Clas One — It is another card, not the main PCB.
  • No confundir: 65116585-02 — Placa principal del despiece oficial de la Clas One RDC — Otro sufijo: dice que el -06 la sustituye
  • titula «HE SAT MED» y cita 000342041200 REL EV2 HE, distintos de los nuestros: compara los marcados.
  • y unen GAL-EVO2 HE MED al -06; titula HE SAT MED y cita otro marcado (000342041200): discrepancia anotada. Calderas verificadas.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Ariston Clas One 24 (3301021); Ariston Clas One 30 y 35/38 (3301022, 3301023); Ariston Clas One System 18 (3301030); Ariston Clas Net One Combi 24, 30 y 38 (3301049 a 3301051); Ariston Clas B One 35 y Clas B One Wifi 35 (3301212, 3302128); Ariston Clas One Wifi 24, 30 y 35 y Clas One L Wifi 30 (3302123 a 3302126); Chaffoteaux Pigma Advance 25 (3310622).
Frequently Asked Questions

Frequently asked questions: Ariston

How do I identify this PCB and what codes should I compare?
Compara la designación GAL-EVO2 HE MED, el circuito 740190050400 y los demás códigos marcados en la placa. Confirmación registrada: la referencia Ariston 65116585-06.
Does the 65116585-06 work for my Ariston Clas One 24?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa para la Ariston Clas One 24 (3301021), y la citan además, como .
In which other boilers is the 65116585-06 installed?
La compatibilidad de esta variante está pendiente de confirmar. Con: Clas One 30 y 35/38, System 18, Net One Combi, Clas B One 35, B One Wifi 35, Clas One Wifi 24, 30 y 35, L Wifi 30 y Pigma Advance 25. Por confirmar: Clas B One 24, B One Wifi 24, System 24 y 30, Pigma Advance 30, 30L, 35, EXT, IN e IN System 25, Inoa Green IN, Clas One L 30, EXT 25, IN 25 y Cares Premium.
What is the difference between 65116585-06, 65116585-01 to -05, and 6500891400?
dice que el -06 sustituye a los -01 a -05 y al 65116585. La 6500891400 es su código nuevo, y otras. Si tu despiece pide otro sufijo, compara los códigos marcados.
What do 65116585-06, GAL-EVO2 HE MED, and 740190050400 mean?
65116585-06 es la referencia Ariston de la placa principal. GAL-EVO2 HE MED es su designación ( y la unen a ese código). 740190050400 es el circuito marcado; lo cita.
Is it compatible with my Clas One RDC or Clas One System RDC?
La compatibilidad de esta variante está pendiente de confirmar. Está por confirmar. El despiece oficial Ariston de las Clas One RDC da la 65116585-02 como circuito principal, el -06 la sustituye. La System 18 RDC (3301038) figura además . Envíanos por Contacto foto de tu placa y de la caldera, o llama al 911 17 77 77.
When is this PCB suspected and who should install it?
da como señales: no enciende ni responde al termostato, reinicios, errores erráticos, relés pegados o pistas quemadas. La monta un técnico cualificado: 230 V y gas.
