PCB Electrónica Honeywell SM11450 · 56.6955.5 Para Baxi ECO 240 FI

Aplicación a la variante exacta pendiente de confirmar. Placa de control de Baxi Eco y Westen Energy. Se sospecha de ella si la caldera no arranca, da error o funciona de forma inestable.

Type of part: Baxi
Status: Refurbished
internal SKU: PLC137
Warranty: 1 year

VAT included Stock · 1 unit

Compatibility

Baxi boilers compatible

Baxi. 0 compatibilidades contrastadas. Hay otros 10 modelos que todavía estamos comprobando.

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Baxi ECO 1.240 I	Baxi	Unconfirmed
Baxi ECO 180.1 I	Baxi	Unconfirmed
Baxi Westen Energy 240 Fi, 240 i, 280 Fi y 1.240 i	Baxi	Unconfirmed
Baxi 24E	Baxi	Unconfirmed
Baxi Eco Compact	Baxi	Unconfirmed
Baxi Eco3 240 I y Eco3 240 FI	Baxi	Unconfirmed
Baxi ECO 240 FI	Baxi	Unconfirmed
Baxi ECO 1.240 FI, ECO 240 I y ECO 280 FI	Baxi	Unconfirmed
Baxi ECO 280 I	Baxi	Unconfirmed
Baxi Westen Energy 1.240 Fi y 280 i	Baxi	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

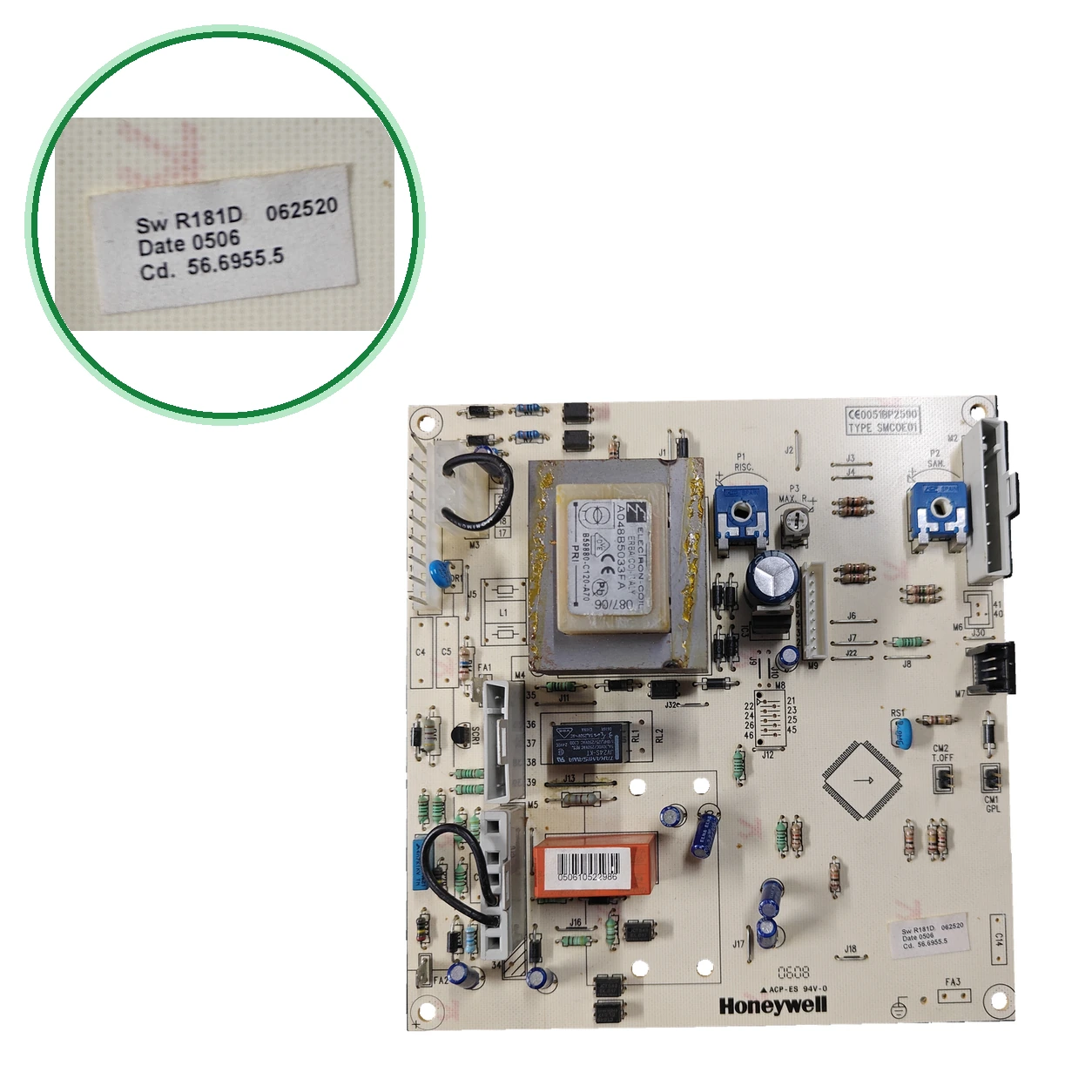

Busca en tu PCB el marcado 56.6955.5 y el TYPE SMC0E01.
Compara el modelo SM11450 y el código Baxi 5669550. Esta placa marca 56.6955.5: la última cifra difiere.
Mira el circuito (esta unidad es Rev.B; Rev.A y Rev.B pueden diferir) y la válvula de gas: con la VK4105G la placa es otra.
No la confundas con la SM11447, la S4962DM3052 ni la 5653890. En Eco3 y Eco Compact discrepan: consúltanos.
coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.

Technical data

Baxi Baxi

Uniclima internal SKU: PLC137
Brand: Baxi
Type of part: Baxi
Units in stock: 1 unit
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Inventario — Marcado CE/ID gas: CE0051BP2590
Inventario — Selector CM2: T.OFF
Inventario — Selector CM1: GPL
Inventario — Clase material PCB: 94V-0
Inventory — Transformer subcomponent: ELECTRON-COIL A048B5033FA / B59880-C120-A70; PRI
Inventory — Relay subcomponent: TAKAMISAWA JV24S-KT; 24 VDC
Inventory — Application indicated in inventory: BAXI ECO 240 FI
Ajustes de la PCB (manual de la Baxi ECO 240 Fi) — Puentes en MET: Gas metano · T-off de 3 min en calefacción · Manual Baxi
Ajustes de la PCB (manual de la Baxi ECO 240 Fi) — Puentes en GPL: T-off de 10 s en calefacción · Manual Baxi
Identification — Marked designation: SMC0E01
Identification — Marked code: 56.6955.5
Identification — Marked code: R181D
Identification — Marked code: 062520
Identification — Marked code: 0506
Datos del inventario — Marcado CE/ID gas: CE0051BP2590
Datos del inventario — Selector CM2: T.OFF
Datos del inventario — Selector CM1: GPL
Datos del inventario — Clase material PCB: 94V-0
Inventory data — Transformer subcomponent: ELECTRON-COIL A048B5033FA / B59880-C120-A70; PRI
Inventory data — Relay subcomponent: TAKAMISAWA JV24S-KT; 24 VDC
Inventory data — Application indicated in inventory: BAXI ECO 240 FI
Registered model: SM11450
Identification and equivalences: Propia:56.6955.5, SwR181D. Vendedor:56.6955.4, SwR181C, títuloSM11450. Galerías de placa completa similares; los códigos y firmware difieren. No es referencia exacta ni sustitución confirmada.
Additional markings: Software R181D; fecha marcada 0506; CE/ID gas CE0051BP2590; selector CM2 T.OFF; selector CM1 GPL; PCB 94V-0; transformador ELECTRON-COIL A048B5033FA / B59880-C120-A70 (PRI, sin valor transcrito); relé TAKAMISAWA JV24S-KT; código 062520.
Pending applications to verify: BAXI ECO 240 FI — compatibilidad citada; pendiente de confirmar por variante.

Before purchasing

Por confirmar: Baxi ECO 1.240 I:
Por confirmar: Baxi ECO 180.1 I
To be confirmed: Westen Energy 240 Fi, 240 i, 280 Fi y 1.240 i: ( lista ENERGY 240FI y 240i MET sin marca Westen)
Por confirmar: Baxi 24E: de la PCB 0051BP2590 usada
To be confirmed: Baxi Eco Compact — Discrepancia: le da la S4962DM3052;, la SM11450U
To be confirmed: Baxi Eco3 240 I y Eco3 240 FI — Discrepancia: les da la SM11454; el SMC0E01
No compatible o excluidos: Baxi Luna 240 I, 280 I, 310 I, 240 FI y 310 FI; Luna Super 240 FI — Según llevan otra placa: SM11447
No compatible o excluidos: Baxi Main5, Pulsar E y Quasar E — Según llevan otra placa: S4962DM3052
No confundir: SM11447 — PCB de las Baxi Luna (JJJ005672510) — Otra PCB
No confundir: SM11454 — Placa de las Baxi Eco3 (JJJ005686920) — Otra placa; discrepa
No confundir: S4962DM3052 — Placa de Eco Compact y Main5 (766487600) — Otra placa; discrepa
No confundir: 5653890 — Placa SM11439S de calderas con válvula VK4105G, parecida pero no intercambiable
56.6955.5 y 5669550 coinciden en 566955 y difieren en la última cifra; Sin confirmar: 56.6955.5.
Identificación de la unidad: 56.6955.5, SM11450, TYPE SMC0E01 y SwR181D. Se registran los códigos asociados 5669550, 005669550 y JJJ005669550, pero la correspondencia exacta con el marcado 56.6955.5 permanece pendiente. La variante 56.6955.4 / SwR181C difiere en código y programa; SM11450U tampoco se considera equivalente por compartir parte del nombre. La aplicación a cada caldera debe confirmarse.
Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Baxi ECO 240 FI; Baxi ECO 1.240 FI, ECO 240 I y ECO 280 FI; Baxi ECO 280 I; Westen Energy 1.240 Fi y 280 i.

Frequently Asked Questions

Frequently asked questions: Baxi

What code should I compare with my PCB?

Compara el marcado de tu placa con el de esta unidad: 56.6955.5, TYPE SMC0E01, R181D y 062520. También lleva CE0051BP2590 y el circuito CS07/B - LS Rev.B. «Scheda Eco BMBC» Baxi 5669550 u Honeywell SM11450; un listado de recambios con cabecera Baxi la da como JJJ005669550.

Is it compatible with my Baxi ECO 240 FI?

La compatibilidad de esta variante está pendiente de confirmar. La compatibilidad de esta unidad con la Baxi ECO 240 FI está pendiente de confirmar por variante. La placa propia marca 56.6955.5 y SwR181D; no debe confundirse automáticamente con 56.6955.4 y SwR181C. Compara también TYPE SMC0E01, el circuito CS07/B - LS Rev.B y la configuración de la caldera.

¿En qué otras calderas se monta esta PCB?

La compatibilidad de esta variante está pendiente de confirmar. Están registradas las Baxi ECO 1.240 FI, 240 I, 280 FI y 280 I, y las Westen Energy 1.240 Fi y 280 i bajo el código 5669550. También figuran Baxi ECO 1.240 I y ECO 180.1 I, y Westen Energy 240 Fi, 240 i, 280 Fi y 1.240 i como aplicaciones pendientes. No se da por registrada la sustitución de esta unidad 56.6955.5 / SwR181D en ninguna variante sin comprobar códigos, configuración y matrícula.

¿Es equivalente la 5669550 si esta PCB marca 56.6955.5?

La compatibilidad de esta variante está pendiente de confirmar. No se presupone que sean la misma unidad. La Honeywell SM11450 aparece asociada a Baxi 5669550, 005669550 y JJJ005669550, pero esta placa está marcada 56.6955.5: coincide en 566955 y cambia la última cifra. La variante 56.6955.4 / SwR181C también difiere de la propia 56.6955.5 / SwR181D. La equivalencia de programa, parámetros y aplicación no está confirmada; envíanos una foto de la etiqueta.

¿Qué significan SM11450, SMC0E01, 0051BP2590 y CS07/B?

SM11450 es la designación del modelo Honeywell. SMC0E01 es el TYPE marcado; también aparece transcrito SMCOE01, con letra O, por lo que conviene comparar la etiqueta. CE0051BP2590 es el marcado CE/ID gas. CS07/B - LS Rev.B identifica el circuito de esta unidad. Se conservan además CS0171B-LS y 0051BP2590 como marcados asociados a SM11450U, sin afirmar que sean equivalentes a esta revisión.

¿Qué hay que revisar o ajustar al montarla?

Según el manual de Baxi de la ECO 240 Fi, los puentes en MET dan gas metano y T-off de 3 min; en GPL, T-off de 10 s. Se ajustan con la caldera sin corriente. El programador va al conector M3 (bornes 18 y 20). pide mirar la revisión del circuito (Rev.A o Rev.B); esta unidad es Rev.B. Debe montarla un técnico cualificado.

¿Cómo distingo la 5669550 de la 5653890, tan parecida?

No deben tratarse como intercambiables por su aspecto. La asignación de 5669550 a Honeywell VK4105M, con bobina de modulación, y de 5653890 a VK4105G, sin bobina, está pendiente de confirmar para la variante concreta. Comprueba la válvula de gas, el código de placa y la configuración antes de sustituirla.

Entrega calculada por destino Delivery time shown at checkout

1-year warranty reviewed and tested

14-day return uninstalled parts

Technical support we verify your model
