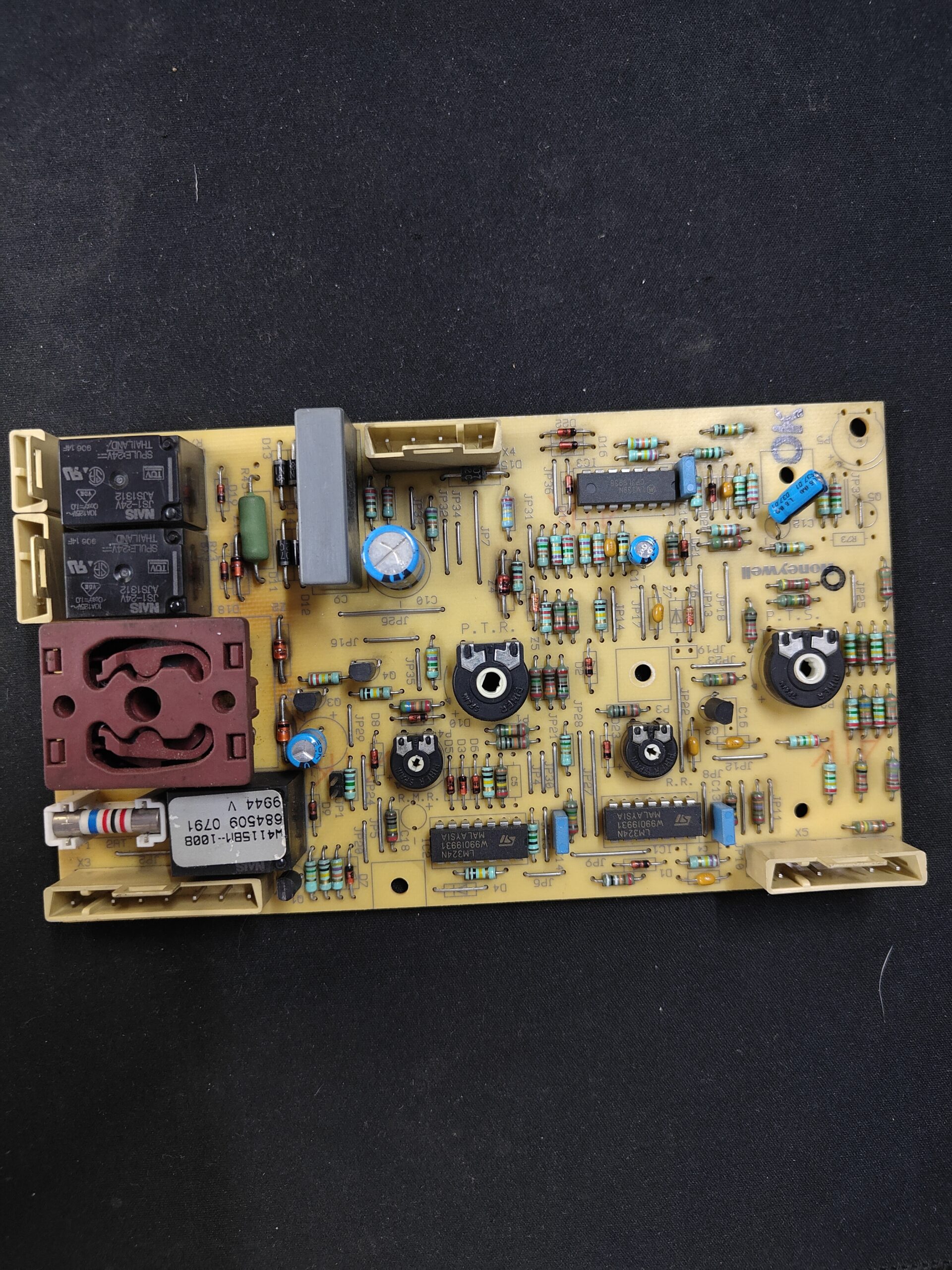

Placa Electrónica Honeywell W4115BM1-1008 · 45.006.435 Para Beretta Kompakt 22 CAI

Placa electrónica Honeywell de la familia W4115 para la caldera. Su función específica como caja de encendido, módulo de control o alimentador debe comprobarse para esta variante.

Type of part: Beretta
Status: Refurbished
internal SKU: PLC398
Warranty: 1 year

VAT included Stock · 2 units

Compatibility

Compatible Beretta boilers

Beretta. Una compatibilidad contrastada: Beretta Kompakt / Kompact 22 CAI. Hay otros 6 modelos que todavía estamos comprobando.

Proven compatibility

Boiler model	Family	Verification
Beretta Kompakt / Kompact 22 CAI	Beretta	Contrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Beretta Kompakt 22 CSI	Beretta	Unconfirmed
Beretta Mynute 20 y 22 CAI y CSI	Beretta	Unconfirmed
Beretta Kompakt 20 CAI y CSI	Beretta	Unconfirmed
Beretta Kompakt CAI, CSI y RSI	Beretta	Unconfirmed
Beretta Mynute 20/20 CAI y CSI	Beretta	Unconfirmed
Beretta Vokera (modelos sin indicar)	Beretta	Unconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

Busca en la placa la designación «W4115BM1-1008» y, en el circuito, «45.006.435» con «-004 REV.B».
Compara también los marcados 684509 0791 y 9944 V. escriben la placa W4115BM1008 (sin guion) o R2949.
No la confundas con otros modelos de la serie W4115, como W4115B1192: son placas con otro código.
Comprueba en la placa de características que tu caldera es una Beretta Kompakt 22 CAI.
Any questions? Send us a photo of the label of your PCB and the data plate of the boiler from the Contact section, or call us at 911 17 77 77.

Diagnosis and fault codes

Symptoms that require diagnosis in the Beretta

Common symptoms and faults

01
The boiler does not ignite or does not respond to the thermostat.
Cause: Por confirmar: Según (no una tabla oficial).
02
Errores erráticos en pantalla o reinicios inesperados
Cause: Según la misma.
03
Relés pegados o pistas quemadas en el circuito impreso
Cause: Según la misma.

These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.

Technical data

Beretta

Uniclima internal SKU: PLC398
Brand: Beretta
Type of part: Beretta
Units in stock: 2 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Inventory — Indicated model: W4115BM1008
Inventory — Indicated reference: W4115BM1008
Inventario — Referencia/modelo normalizado: W4115BM1008
Inventario — Marcado de PCB/revisión: 45.006.435; -004 REV.B
Inventario — CI montado: LM324N LM339N
Inventario — Relé montado NAIS JS1-12V: 10 A 250 V~; 10 A 125 V~
Inventario — Relé montado NAIS JS1-24V: 10 A 125 VAC~; bobina 24 V=
Inventario — Marcado de subcomponente/etiqueta: N4115BM-1008 J4115B01-1080B1
Inventory — Application indicated in inventory: BERETTA KOMPACT 22 CAI
Inventory — Marked code: 684509 0791; 9944 V
Datos de la Technical sheet: R2949 — Peso y medidas: 0,20 kg · 19,5 × 5 × 13 cm
Identification — Marked designation: W4115BM1-1008
Identification — Marked code: W4115BM1-1008
Identification — Marked code: 684509 0791
Identification — Marked code: 9944 V
Inventory data — Indicated model: W4115BM1008
Inventory data — Indicated reference: W4115BM1008
Datos del inventario — Referencia/modelo normalizado: W4115BM1008
Datos del inventario — Marcado de PCB/revisión: 45.006.435; -004 REV.B
Datos del inventario — CI montado: LM324N
Datos del inventario — CI montado: LM339N
Datos del inventario — Relé montado NAIS JS1-12V: 10 A 250 V~; 10 A 125 V~
Datos del inventario — Relé montado NAIS JS1-24V: 10 A 125 VAC~; bobina 24 V=
Datos del inventario — Marcado de subcomponente/etiqueta: N4115BM-1008
Datos del inventario — Marcado de subcomponente/etiqueta: J4115B01-1080B1
Inventory data — Application indicated in inventory: BERETTA KOMPACT 22 CAI
Inventory data — Marked code: 684509 0791; 9944 V
Additional markings: Referencia/modelo normalizado transcrito: W4115BM1008. Marcado placa/revisión: 45.006.435; -004 REV.B. CI LM324N y LM339N. Relé NAIS JS1-12V: 10 A/250 V~ y 10 A/125 V~. Relé NAIS JS1-24V: 10 A/125 VAC~; bobina 24 V=. Marcados de etiqueta/subcomponente: N4115BM-1008; J4115B01-1080B1; W4115BM1-1008. Código marcado: 684509 0791; 9944 V.
Pending applications to verify: BERETTA KOMPACT 22 CAI — compatibilidad anotada; pendiente de confirmar por variante.

Before purchasing

To be confirmed: Beretta Kompakt 22 CSI: (lista «KOMPAKT 20/22 CAI CSI») y (título «Kompakt 22 CSI R2949»)
To be confirmed: Beretta Mynute 20 y 22 CAI y CSI — 1 origen: («Mynute 20/22 CAI CSI»)
To be confirmed: Beretta Kompakt 20 CAI y CSI — 1 origen: («Kompakt 20/22 CAI CSI»)
To be confirmed: Beretta Kompakt CAI, CSI y RSI — 1 origen, sin potencia: («Kompakt CAI (640463)», «Kompakt CSI (680493)», «Kompakt RSI (770083)»). Misma lista en otras cuatro páginas (posible mismo origen de datos, sin comprobar)
To be confirmed: Beretta Mynute 20/20 CAI y CSI — 1 origen: («Mynute 20/20 CAI (640473)», «Mynute 20/20 CSI (680523)»). La lista se repite en otras cuatro páginas (posible mismo origen de datos, sin comprobar). No consta si es la misma caldera que la Mynute 20
To be confirmed: Vokera (modelos sin indicar) —:, «Compatible for BERETTA / VOKERA»
No confundir: W4115B1192 · W411581333 — Otros modelos de la serie Honeywell W4115 (selector ) — Códigos distintos: tu placa debe decir W4115BM1-1008
Los códigos marcados (684509 0791, 9944 V) no equivalen necesariamente a la referencia de un kit: solo sirven para comparar.
R2949 y W4115BM1008 unidos; sin despiece oficial que cite la placa. Marca: dice Honeywell, Beretta. Tipo:, alimentador. Confirmación registrada: Honeywell y la Kompakt 22 CAI.

Frequently Asked Questions

Frequently asked questions: Beretta

Where is the code for this PCB and what other markings should I compare?

La designación W4115BM1-1008 va marcada en la placa. Compara también 45.006.435 con «-004 REV.B» (circuito), 684509 0791 y 9944 V; un subcomponente lleva N4115BM-1008 y J4115B01-1080B1.

¿Sirve para mi Beretta Kompakt 22 CAI?

Sí. Confirmada: para la Beretta Kompakt 22 CAI. Además la cita para esa caldera («KOMPACT 22 CAI»), con las referencias W4115BM1008 y R2949. Para la Kompakt 22 CSI hay, sin confirmar.

Is W4115BM1-1008, W4115BM1008, and R2949 the same?

Sí, son nombres de la misma placa. W4115BM1-1008 es la designación marcada; W4115BM1008 es esa misma designación sin guion; R2949 es la referencia Beretta que dan («codice produttore»),, («C.O.») . La tabla 1 de dos copias del catálogo de la Kompakt 22 que hemos leído (subidas por usuarios a e idoc.pub, no del fabricante) no cita R2949 ni W4115BM1008: ese código sale .

¿Es una PCB Honeywell o Beretta, y de control o alimentador?

To be confirmed: Nuestra unidad es Honeywell. sitúa W4115BM1008 en su serie Honeywell W4115 de cajas de encendido y control (K.226.06, «Compatible for BERETTA / VOKERA»); italianas la venden como Beretta R2949. la llama «módulo de control», alimentador.

¿Qué componentes lleva, para compararlos con mi PCB?

En nuestra unidad: circuitos integrados LM324N y LM339N; relés NAIS JS1-12V (10 A 250 V~ · 10 A 125 V~) y NAIS JS1-24V (10 A 125 VAC~, bobina 24 V=).

¿Vale también para Kompakt CSI, Kompakt RSI o Mynute?

solo ha confirmado la Kompakt 22 CAI; la Kompakt 22 CSI la dan, sin confirmar. Mynute 20, Mynute 22 y Kompakt 20: . escribe «Mynute Kompakt 22 CAI/CSI» sin separar los modelos;, Kompakt y Mynute 20/20 sin potencia;, «Kompakt, Mynute». Envíanos desde Contacto una foto de la etiqueta de tu caldera o llama al 911 17 77 77.

What symptoms point to this PCB and who should install it?

En su ficha de la R2949, (no es una tabla oficial) indica cambiarla si la caldera no enciende o no responde al termostato, da errores erráticos o reinicios, o hay relés pegados o pistas quemadas. Recomienda un técnico cualificado por las conexiones eléctricas y de gas.
