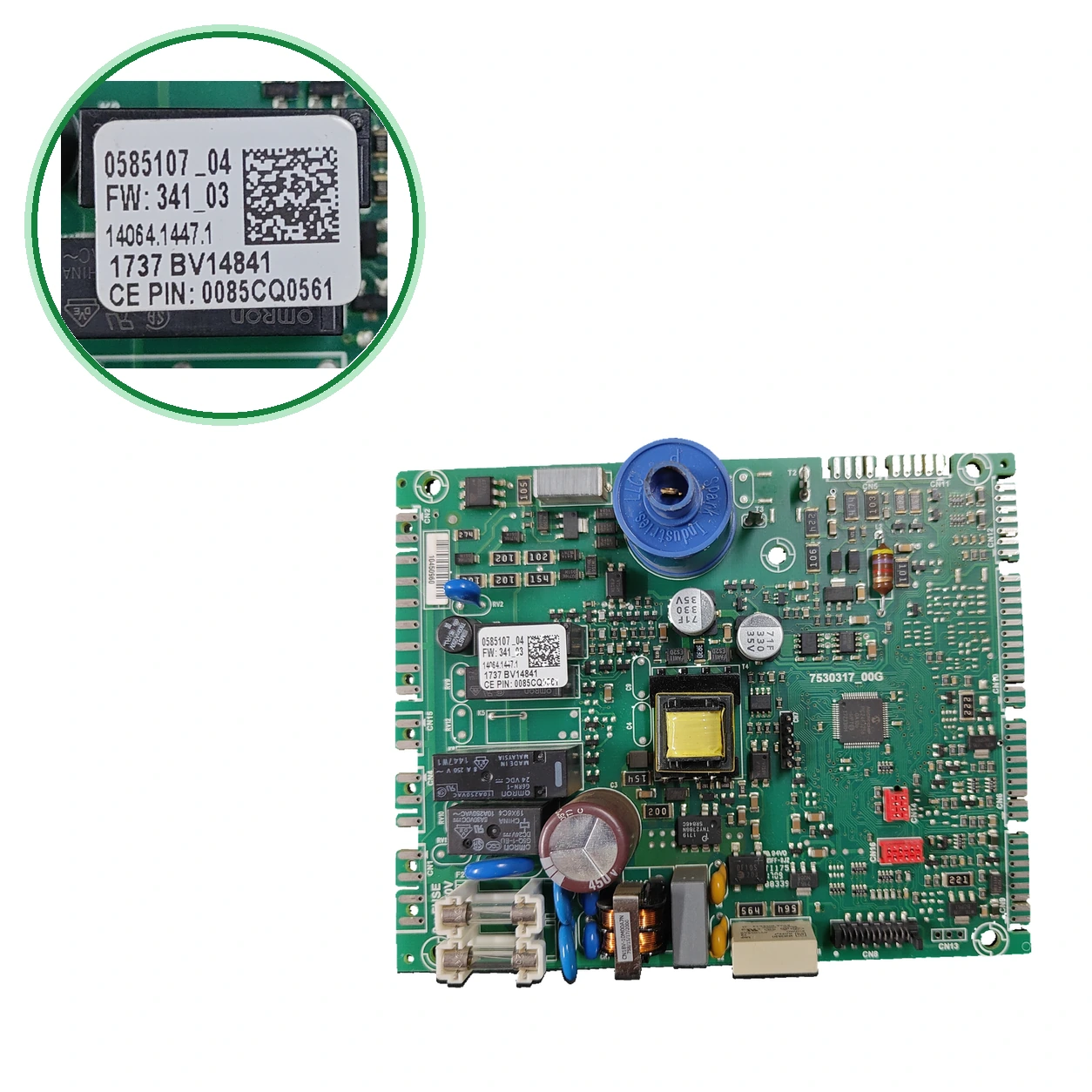

Placa Electrónica SIT 0585107_04 · PCB 7530317_00G Para Biasi Rinnova Condens M260
Aplicación a la variante exacta pendiente de confirmar. Placa electrónica fabricada por SIT, marcada 0585107_04, que Confirmación registrada: para la caldera Biasi Rinnova Condens M260. Antes de darla por mala, revisa fusibles y conexiones.
- Type of part
- Biasi
- Status
- Refurbished
- internal SKU
- PLC282
- Warranty
- 1 year
VAT included Stock · 2 units
Compatible Biasi boilers
Biasi. 0 compatibilidades contrastadas. Hay otros 9 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Biasi M260.2025 SM (sin /M) | Biasi | Unconfirmed |
|---|---|---|
| Biasi Manaut Myto Condens Inox | Biasi | Unconfirmed |
| Biasi M260.2025 SM/M (Rinnova Cond X 25S) | Biasi | Unconfirmed |
| Biasi M260.3035 SM/M | Biasi | Unconfirmed |
| Biasi Manaut Myto Condens 24/35 | Biasi | Unconfirmed |
| Biasi M260 SM/T y SV/T (1616, 2025, 3035) · M261 · M262 · T260A | Biasi | Unconfirmed |
| Biasi Activ A 12OV a 25OV · Advance Plus ERP 16S a 35C · Inovia 16S y 25C | Biasi | Unconfirmed |
| Biasi Rinnova Condens M260 | Biasi | Unconfirmed |
| Biasi M160 | Biasi | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Localiza en tu placa la designación 0585107_04 (SIT) y el código de circuito 7530317_00G.
- Compara también FW:341_03 y 14064.1447.1. Si tu placa lleva otra versión (por ejemplo FW.214), no la damos por equivalente sin comprobarlo.
- To be confirmed: No te guíes solo por BI2035100 o BI2445100: el catálogo de Biasi limita BI2035 100 con códigos de validez y pide control de matrícula.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te decimos si está disponible.
Technical sheet: biasi Biasi
- Uniclima internal SKU
- PLC282
- Brand
- Biasi
- Type of part
- Biasi
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Serigrafia de proteccion
- 2 x FUSE250V; no calibre de corriente demostrado
- Inventory — Indicated model
- 0585104
- Inventory — Indicated reference
- BI2035100
- Inventario — Fusibles subcomp.
- 2 x 250 V
- Inventario — Relé subcomp.
- G6RN-1; bobina 24 VDC; contacto 10 A 250 VAC
- Inventario — Condensador subcomp.
- 450 V 330 μF 35 V 470 μF 35 V
- Inventory — Application indicated in inventory
- RINNOVA CONDENS M260
- Inventory — Marked code
- 7530317_00G; FW:341_03; 14064.1447.1; 1737 BV14841
- Datos adicionales — Catálogo de Biasi M260.2025SM/M
- BI2035 100 en la tabla BI2195 del cuadro de mandos, válida hasta N002461216 · Lista Biasi 02/2017
- Identification — Marked designation
- 0585107_04
- Identification — Marked code
- 7530317_00G
- Identification — Marked code
- FW:341_03; 14064.1447.1; 1737 BV14841
- Identification — Marked code
- CE PIN0085CQ0561
- Ficha técnica — Serigrafia de proteccion
- 2 x FUSE250V; no calibre de corriente demostrado
- Inventory data — Indicated model
- 0585104
- Inventory data — Indicated reference
- BI2035100
- Datos del inventario — Fusibles subcomp.
- 2 x 250 V
- Datos del inventario — Relé subcomp.
- G6RN-1; bobina 24 VDC; contacto 10 A 250 VAC
- Datos del inventario — Condensador subcomp.
- 450 V
- Datos del inventario — Condensador subcomp.
- 330 μF 35 V
- Datos del inventario — Condensador subcomp.
- 470 μF 35 V
- Inventory data — Application indicated in inventory
- RINNOVA CONDENS M260
- Inventory data — Marked code
- 7530317_00G; FW:341_03; 14064.1447.1; 1737 BV14841
- Aplicaciones pendientes de comprobar
- RINNOVA CONDENS M260 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- Por confirmar: Biasi M260.2025 SM (sin /M); y repiten los modelos
- Por confirmar: Manaut Myto Condens Inox — Mismas, sin independencia comprobada
- To be confirmed: Biasi M260.2025 SM/M (Rinnova Cond X 25S): catálogo de Biasi (BI2195, hasta N002461216) e (M260.2025 Sm/M)
- To be confirmed: Biasi M260.3035 SM/M — 1 origen: catálogo de Biasi (misma tabla BI2195 que la 2025 SM/M)
- Por confirmar: Manaut Myto Condens 24/35:; sin independencia comprobada
- To be confirmed: Biasi M260 SM/T y SV/T (1616, 2025, 3035) · M261 · M262 · T260A: italianas con lista de modelos
- To be confirmed: Biasi Activ A 12OV a 25OV · Advance Plus ERP 16S a 35C · Inovia 16S y 25C — 1 origen: británica (BI2035100)
- No confundir: BI2445100 — Placa de control Biasi de las Advance 25C a 35C ( británica). BI2445 es también una tabla del cuadro de mandos de las M260 — No demostrado: italiana la liga con un listado «SIT 0585107 originale» (0585107_11) no verificado; ninguna página abierta la une con 0585107_04
- Ninguna página abierta cita 0585107_04 ni 7530317_00G: compara el marcado de tu placa.
- To be confirmed: Solo une 0585107_04 y 7530317_00G con BI2035100 y 0585104; ninguna página abierta los cita. FW.214 para la 0585104 (esta placa, FW:341_03): dato anotado. no suma para Myto Condens 24/35 ni Inox: su independencia de no está comprobada.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Biasi Rinnova Condens M260; Biasi M160.
Frequently asked questions: biasi
Where is the code for this PCB and which one should I compare?
La designación marcada es 0585107_04 (SIT) y el circuito impreso lleva 7530317_00G. También figuran FW:341_03, 14064.1447.1, 1737 BV14841 y CE PIN0085CQ0561.
¿Sirve para mi Biasi Rinnova Condens M260?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí: registrada: para la Rinnova Condens M260. Además, el catálogo de Biasi pone BI2035 100 en el cuadro de mandos de las M260.2025SM/M y M260.3035SM/M (tabla BI2195, hasta N002461216), sin nombrar la pieza. para la M260.2025 SM (sin /M), pero solo con claros.
¿Qué relación tiene con 0585104 y BI2035100?
indica el modelo 0585104 y la referencia Biasi BI2035100. italianas venden la «scheda SIT 0585104» con BI2035100 para M160 y M260; ninguna cita 0585107_04. Una da para la 0585104 los marcados FW.214 y 14064.1208.9; esta unidad lleva FW:341_03 y 14064.1447.1.
¿Qué otras calderas llevan BI2035100?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Con: Biasi M160. Con 1 o 2: M260.2025 SM (sin /M) y Myto Condens Inox ( claros cada una), M260.2025 SM/M (catálogo de Biasi ), M260.3035 SM/M, Myto Condens 24/35, M260 SM/T y SV/T, M261, M262, T260A, y Activ A, Advance Plus ERP e Inovia.
Is it the same PCB as BI2445100?
No está demostrado. En la lista de Biasi 02/2017 de las M260.2025SM/M, la tabla BI2195 (con BI2035 100) vale hasta N002461216 y la BI2445 desde N002471216, sin BI2035 100. italiana liga BI2445100 con un listado «SIT 0585107 originale» (0585107_11) no verificado; una británica, con las Advance. Compara el marcado 0585107_04.
¿Qué síntomas apuntan a esta PCB y qué reviso al montarla?
cita para BI2035100 una caldera que no enciende o no responde al termostato, con códigos de error erráticos; una que no enciende o no responde al control, con fallos intermitentes del sistema electrónico (texto comercial). La serigrafía marca 2 × FUSE250V sin calibre demostrado y hay un relé G6RN-1 (bobina 24 VDC, contacto 10 A 250 VAC). Revisa fusibles y conexiones antes de cambiarla.
Can I install it myself?
No es recomendable. Biasi remite a un centro de servicio autorizado para sustituir y configurar la placa de control (manual general de la Rinnova Cond, apdo. 9.12). Recomendamos que la monte un técnico cualificado. Si coincide con tu placa, llámanos al 911 17 77 77.
Placa Electrónica SIT 0585107_04 · PCB 7530317_00G Para Biasi Rinnova Condens M260
