Placa Electrónica Bosch 8 748 300 503 · Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A Y ZWSE 28-4 MFA

Placa electrónica Bosch para calderas Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA; compatibilidad confirmada para esos modelos. Antes de cambiarla, descarta conectores, fusibles y sondas.

Type of part: Bosch
Status: Refurbished
internal SKU: PLC254
Warranty: 1 year

VAT included Stock · 3 units

Compatibility

Bosch compatible boilers

Bosch. Cuatro compatibilidades contrastadas: Junkers ZWC 28-1 MFA 23 y Junkers ZWC 24 1MF 2A.

Proven compatibility

Boiler model	Family	Verification
Bosch Junkers ZWC 28-1 MFA 23	Bosch	Contrasted
Bosch Junkers ZWC 24 1MF 2A	Bosch	Contrasted
Bosch Junkers ZWC 23 1MF 2A	Bosch	Contrasted
Bosch Junkers ZWSE 28-4 MFA	Bosch	Contrasted

Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.

Guide

How to check if it is the part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

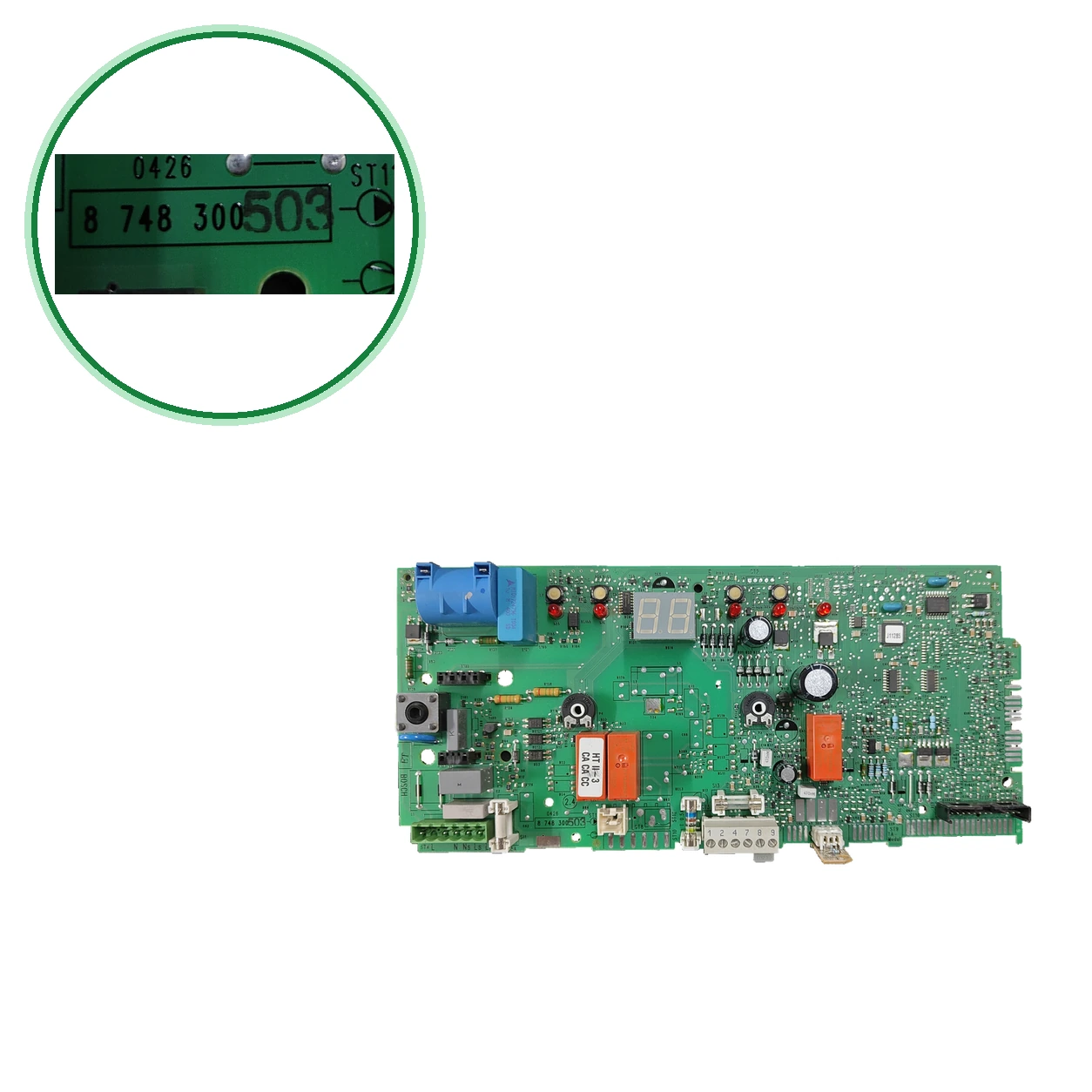

Busca en el circuito impreso el código 8 748 300 y, a mano junto a él, el sufijo de tres cifras: en esta placa, 503.
Compara también la versión 2.4, el 0426, el circuito integrado J11285, el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.
No te fíes solo de «8 748 300»: otras placas del mismo código base llevan otro sufijo (506, 533, 449). Compara las tres últimas cifras.
Comprueba en la placa de características que tu caldera es una de las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A o ZWSE 28-4 MFA y no la MFK.
If they match, call us at 911 17 77 77 with the model of your boiler.

Technical data

Bosch

Uniclima internal SKU: PLC254
Brand: Bosch
Type of part: Bosch
Units in stock: 3 units
Status: Refurbished
Warranty: 1 year
Shipping: Delivery time shown at checkout
Return: 14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Serigrafía base PCB: 8 748 300
Sufijo manuscrito junto al código PCB: 503
Versión PCB: 2.4
Marcado PCB adicional: 0426
Marca serigrafiada en PCB: BOSCH
Serigrafía PCB junto a ST12: T0.5A
Conector ST4: L, N, Ns, Ls
Bornes visibles: 1, 2, 4, 7, 8, 9
Marcado del subcomponente naranja: HT II-3 / CA CA CC
Integrated circuit marking: J11285
Marcado del componente azul: M101724796 TS04 / 1u M 400 S0
Transformer marking: BV 122-0103.0 / Nr. 8747 201 291
Marcado del visualizador: 8 744 500 835
Código de barras en reverso: 503050131059
Lista oficial Junkers 6720611197 (2006/07) — Circuito impreso, pos. 4: 8 748 300 506 0 · Lista oficial
Lista oficial Junkers 6720611197 (2006/07) — Circuito impreso (lista, junto a 2800 y 3589): 8 748 300 533 0 · Lista oficial
Lista oficial Junkers 6720611197 (2006/07) — Unidad de control, pos. 1: 8 717 207 653 0 · Lista oficial
Ficha técnica — Serigrafía base PCB: 8 748 300
Ficha técnica — Sufijo manuscrito junto al código PCB: 503
Ficha técnica — Versión PCB: 2.4
Ficha técnica — Marcado PCB adicional: 0426
Ficha técnica — Marca serigrafiada en PCB: BOSCH
Ficha técnica — Serigrafía PCB junto a ST12: T0.5A
Ficha técnica — Conector ST4: L, N, Ns, Ls
Ficha técnica — Bornes visibles: 1, 2, 4, 7, 8, 9
Ficha técnica — Marcado del subcomponente naranja: HT II-3 / CA CA CC
Ficha técnica — Marcado del circuito integrado: J11285
Ficha técnica — Marcado del componente azul: M101724796 TS04 / 1u M 400 S0
Ficha técnica — Marcado del transformador: BV 122-0103.0 / Nr. 8747 201 291
Ficha técnica — Marcado del visualizador: 8 744 500 835
Ficha técnica — Código de barras en reverso: 503050131059
Referencia registrada: Inventario: 8748300503

Before purchasing

No compatible o excluido en origen: Junkers ZWC 24-1 MFK y ZWC 28-1 MFK — Llevan otra placa: 8 748 300 449 (lista oficial 7 181 465 345)
No confundir: 8 748 300 506 0 — Circuito impreso (pos. 4) de la lista oficial Junkers 24/28-1 MFA — Otro sufijo: 506, no 503
No confundir: 8 748 300 533 0 — Circuito impreso que la lista da junto a 2800 y 3589 (sin explicar qué son) — Otro sufijo: 533, no 503
No confundir: 8 748 300 449 — Placa (Leiterplatte) de las ZWC 24-1 MFK y 28-1 MFK según su lista oficial — Es de la variante MFK, no de la MFA
No confundir: 8 748 300 498 0 — placa asociada a ZWB16-1A y ZWB26-1A. Es otra placa de la serie 8 748 300, para otras calderas.
No confundir: 8 717 207 653 0 — Unidad de control (pos. 1) de la lista oficial 24/28-1 MFA — Posición distinta de la lista: no es el circuito impreso (pos. 4)
No confundir: 8 748 300 (Bosch Rexroth) — Tarjeta de interfaz Bosch Rexroth (European Electronics); otra la da como control board de caldera — No lleva el sufijo 503; se contradicen sobre qué es
No confundir: 8 747 201 358 0 — Transformador (pos. 3) de la lista oficial 24/28-1 MFA (la lista de las ZWC MFK lo imprime sin el 0 final) — No es una placa; la de esta unidad lleva 8747 201 291 en su transformador
Para la familia Junkers 24/28-1 MFA aparecen los códigos 506 y 533 para el circuito impreso (incluido el cero final: 8 748 300 506 0), no 503. Esta unidad lleva 503; compara las tres cifras tras el código base.
Unconfirmed: el 503. El código base 8 748 300 sale como tarjeta de interfaz Rexroth (European Electronics) y como control board; la lista Junkers da 506 y 533. Calderas y 503: los confirma.

Frequently Asked Questions

Frequently asked questions: Bosch

Where is the code for this PCB and what other markings should I compare?

El circuito impreso lleva 8 748 300 y, escrito a mano junto a él, el sufijo 503: 8 748 300 503. Compara también la versión 2.4, el 0426, el circuito integrado J11285, el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.

¿Sirve para mi Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A o ZWSE 28-4 MFA?

Sí. Confirmada: para las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA. La lista oficial Junkers nº 6720611197 (edición 2006/07) cubre la familia ZC/ZSC/ZWC 24/28-1 MFA y da otro sufijo para el circuito impreso (8 748 300 506 0); no cita el 503, que confirma.

¿Sirve para otra caldera de la familia, como la ZWC 28-1 MFK?

No lo tenemos confirmado: solo la ha confirmado para las Junkers ZWC 28-1 MFA 23, ZWC 24 1MF 2A, ZWC 23 1MF 2A y ZWSE 28-4 MFA. La lista oficial de las ZWC 24-1 MFK y 28-1 MFK (nº 7 181 465 345, edición 01.08) da otra placa, la 8 748 300 449. Si la tuya es otra, envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera, o llámanos al 911 17 77 77.

¿En qué se diferencia de las placas con sufijo 506, 533 o 449?

8 748 300 es el código base y las tres cifras siguientes distinguen la placa. En la lista oficial Junkers 24/28-1 MFA el circuito impreso es el 8 748 300 506 0 (8 748 300 533 0 va junto a 2800 y 3589, sin explicación); en las MFK, el 8 748 300 449. El catálogo oficial de Bosch también escribe un 0 final (p. ej. 8 748 300 498 0). Esta unidad lleva 503. sin confirmación adicional leída las da por intercambiables: compara el sufijo.

¿Qué significan 8 748 300, J11285, M101724796 y BV 122-0103.0?

To be confirmed: 8 748 300 es el código base impreso en el circuito y 503 el sufijo manuscrito que completa la referencia. J11285 marca el circuito integrado, M101724796 (TS04 / 1u M 400 S0) el componente azul y BV 122-0103.0 el transformador. Si buscas solo «8748300», como tarjeta de interfaz de Bosch Rexroth y otra como control board de caldera Bosch: se contradicen y ninguna cita el 503.

What should I check before installing it?

Compara el conector ST4 (L, N, Ns, Ls), los bornes visibles 1, 2, 4, 7, 8 y 9, la serigrafía T0.5A junto a ST12 y el subcomponente naranja HT II-3 / CA CA CC. La tabla 9.1 del manual oficial Euromaxx (6 720 611 046 E; original en inglés, traducción nuestra) menciona revisar la NTC de ida, la bomba y los fusibles de la placa, y sustituir la placa o el módulo BUS si hace falta, sin asignarlo a un código.

Who should install it?

Un técnico cualificado: la placa trabaja en una caldera de gas con alimentación eléctrica. Si dudas de que sea la pieza correcta, envíanos desde Contacto una foto de la etiqueta antes de montarla.
