Placa Electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A Y ZWC 28-1 MFA 23
Refurbished Bosch Bosch

Placa Electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A Y ZWC 28-1 MFA 23

Compatibilidad confirmada para los modelos indicados en compatibilidad. Placa electrónica de la caldera. Panel de mandos (pannello comandi) con transformador y fusibles, grupo 6 de la familia ZWSE 23/28-4 MFA.

Type of part
Bosch
Status
Refurbished
Catalogue reference
8 748 300 503
Warranty
1 year
VAT included Stock · 2 units
Compatibility

Calderas Bosch compatible with reference 8 748 300 503

Bosch con referencia 8 748 300 503. Cuatro compatibilidades contrastadas: Junkers ZWSE 28-4 MFA y Junkers ZWC 24 1MF 2A.

Proven compatibility

Boiler modelFamilyVerification
Bosch Junkers ZWSE 28-4 MFABoschContrasted
Bosch Junkers ZWC 24 1MF 2ABoschContrasted
Bosch Junkers ZWC 23 1MF 2ABoschContrasted
Bosch Junkers ZWC 28-1 MFA 23BoschContrasted

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

How to check if reference 8 748 300 503 is the spare part for your boiler

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

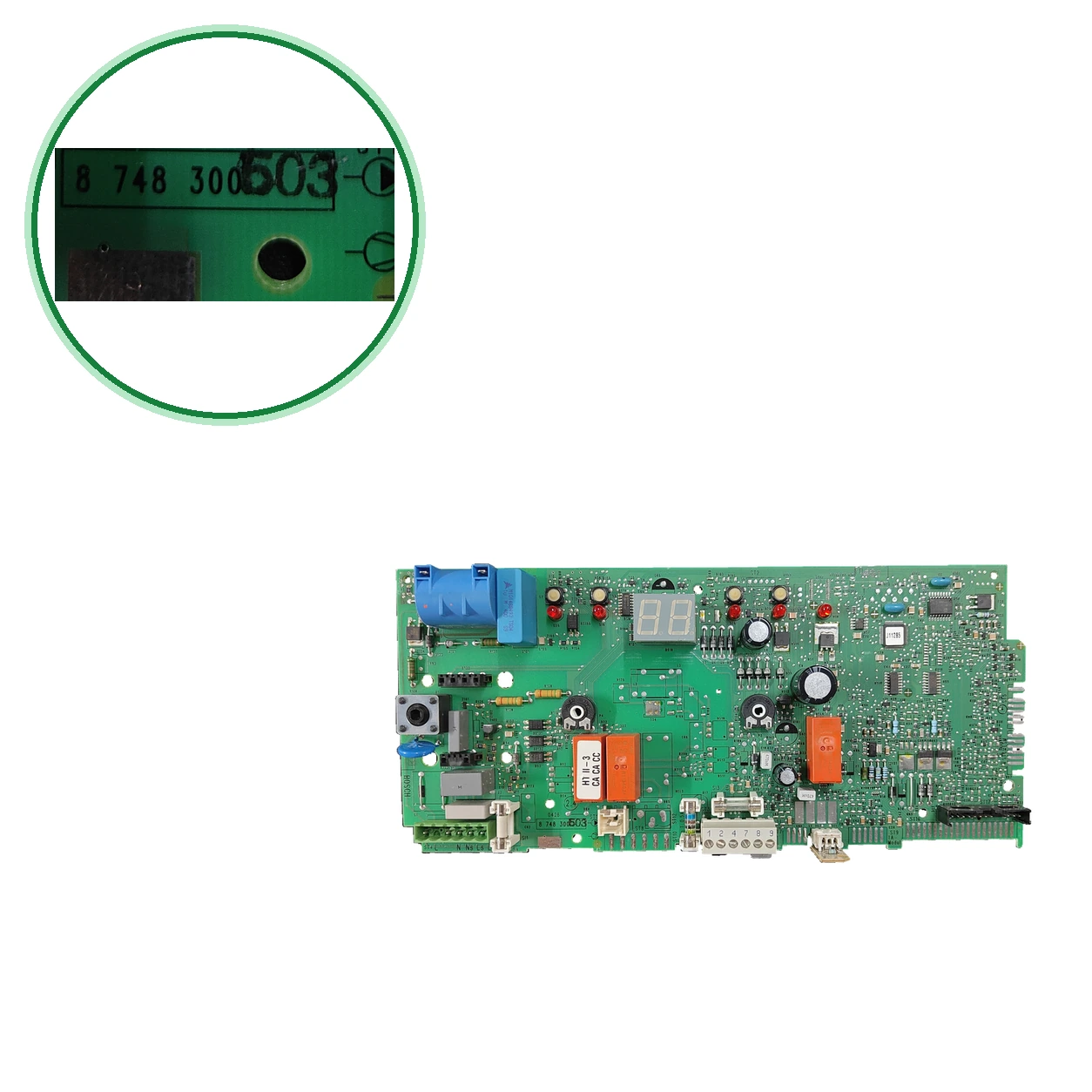

  1. Busca en la placa el código impreso «8 748 300» y, junto a él, el sufijo «503» escrito a mano: juntos forman 8 748 300 503.
  2. Compara también el circuito integrado (J11285), la revisión de la placa (2.4) y el marcado adicional 0426.
  3. En la unidad de la ZWC 24 1MF 2A constan además el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.
  4. Los despieces Junkers de la familia dan 8 748 300 506 («ex 454-0»). No la confundas con 454, 533, 501 o 557: solo cambia el sufijo.
  5. If they match, call us at 911 17 77 77 with the model of your boiler.
Technical data

Technical sheet: bosch Bosch 8 748 300 503

Catalogue reference
8 748 300 503
Uniclima internal SKU
PLC264
Brand
Bosch
Type of part
Bosch
Units in stock
2 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Código de bolsa
8748300503
PCB marking
8 748 300; sufijo manuscrito 503
Revisión PCB
2.4
Marcado PCB adicional
0426
Serigrafía PCB
T 0.5 A
Serigrafía junto a un fusible
T2.5A
Bornes/conector marcados
1, 2, 4, 7, 8, 9
Integrated circuit marking
J11285
Marcado manuscrito sobre PCB
FD491
Adhesivo sobre relé
HT II-3 / CA CA CC
Fusibles del grupo del panel de mandos — Fusible T0,5A
1 904 522 730 · Despiece Junkers ZWSE 23/28-4 MFA
Fusibles del grupo del panel de mandos — Fusible T1,6A
1 904 522 740 · Despiece Junkers ZWSE 23/28-4 MFA
Fusibles del grupo del panel de mandos — Fusible T2,5A
1 904 521 342 · Despiece Junkers ZWSE 23/28-4 MFA
Identificación — Código de bolsa
8748300503
Identification — PCB Marking
8 748 300; sufijo manuscrito 503
Identificación — Revisión PCB
2.4
Identificación — Marcado PCB adicional
0426
Identification — Integrated circuit marking
J11285
Identificación — Marcado manuscrito sobre PCB
FD491
Identificación — Adhesivo sobre relé
HT II-3 / CA CA CC
Ficha técnica — Serigrafía PCB
T 0.5 A
Ficha técnica — Serigrafía junto a un fusible
T2.5A
Ficha técnica — Bornes/conector marcados
1, 2, 4, 7, 8, 9
Before purchasing
  • No compatible o excluido en origen: Junkers ZWC 24-1 MFK y 28-1 MFK — Lleva otra placa: 8 748 300 449 (lista de 2001)
  • No confundir: 8 748 300 454 — Placa que daba la lista Junkers 6720611134 (2003) para ZWSE 23-4 MFA/MFK y ZWSE 28-4 MFA — Los despieces que hemos leído la anotan como código anterior del 506 («ex 454-0»). Otro sufijo que el 503.
  • No confundir: 8 748 300 533 — Placa de la variante 2800 de la lista 6720611197 (ZC/ZWC 24/28-1) — Otro sufijo: la lista lo da para la variante 2800, no para la fila general (que lleva el 506).
  • No confundir: 8 748 300 557 / 501 — Placas de la lista de la caja de control ZWE/ZSE 24/28-4 MFA (24.10.2005) — Otra lista; la que hemos leído no cita el 503. Solo cambia el sufijo.
  • No confundir: 8 747 201 358 — Transformador primario (pos. 3) de los despieces de la familia; no es la placa — El transformador de la unidad ZWC 24 1MF 2A va marcado 8747 201 291: otro código.
  • sin confirmación adicional externa leída cita el 503. Los despieces Junkers de la familia dan el 506 (antes 454); Confirmación registrada: el 503 para estas calderas. Compara el sufijo de tu placa.
  • Código y calderas confirmados. El estado mide solo: ninguna de que hemos leído cita el 8 748 300 503. Los despieces Junkers de la familia dan el 506 («ex 454-0»): dato distinto, prevalece.
Frequently Asked Questions

Frequently asked questions: bosch 8 748 300 503

¿Cómo identifico la PCB 8 748 300 503?
En el circuito va impreso «8 748 300» y, al lado, el sufijo «503» escrito a mano. Compara también el circuito integrado J11285, la revisión 2.4 y el marcado 0426. En la unidad de la ZWC 24 1MF 2A, la serigrafía BOSCH está en el propio circuito.
¿Sirve para mi Junkers ZWSE 28-4 MFA?
Sí: Confirmada: para la ZWSE 28-4 MFA. El despiece Junkers de la familia ZWSE 23/28-4 MFA (grupo 6) da para la placa, pos. 4, el 8 748 300 506 «ex 454-0»; ninguna de que hemos leído cita el 503. Compara el sufijo de tu placa antes de pedirla.
¿Sirve para la Junkers ZWC 24 1MF 2A?
Sí: Confirmada: para la ZWC 24 1MF 2A. La lista 6720611197 (2006/07) da para la placa, pos. 4, el 8 748 300 506. El transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835 constan en la unidad de la ZWC 24 1MF 2A.
¿Qué diferencia hay entre la 8 748 300 503 y la 506, 454, 501 o 557?
Comparten «8 748 300» y cambia el sufijo. Los despieces Junkers que hemos leído dan la 506 («ex 454-0»); la lista de 2003 daba la 454 para la ZWSE 28-4 MFA; la lista de la caja ZWE/ZSE 24/28-4 MFA (2005) da la 557 y la 501. Ninguna de que hemos leído cita la 503, que Confirmación registrada: para estas calderas. No las cambies entre sí sin comprobarlo.
What do J11285, FD491, and 0426 mean on the PCB?
Son marcados de la propia placa: J11285 en el circuito integrado, FD491 escrito a mano sobre el circuito y 0426 como marcado adicional. sin confirmación adicional leída los explica: úsalos solo para comparar tu placa con la nuestra.
What fuses does it use and what should I check when installing it?
La placa lleva serigrafiado T 0.5 A (junto a ST12 en la unidad de la ZWC 24) y T2.5A junto a otro fusible. El despiece Junkers del grupo incluye fusibles T0,5A (1 904 522 730), T1,6A (1 904 522 740) y T2,5A (1 904 521 342). Comprueba también que los conectores 1, 2, 4, 7, 8 y 9 quedan bien encajados.
Who should install it?
Un técnico cualificado. La lista de recambios del fabricante indica que las piezas de recambio solo puede montarlas un instalador autorizado.
¿Sirve para la Junkers ZWC 23 1MF 2A o la ZWC 28-1 MFA 23?
Sí: Confirmada: para la ZWC 23 1MF 2A y para la ZWC 28-1 MFA 23. Los despieces Junkers que hemos leído (familias ZWSE 23/28-4 MFA y ZC/ZWC 24/28-1 MFA) dan para la placa el 8 748 300 506; sin confirmación adicional que hemos leído cita el 503. Compara el sufijo de tu placa antes de pedirla.
