Placa Electrónica Bosch 8 748 300 503 · Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23, ZWSE 28-4 MFA
Es la placa electrónica de las calderas Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23 y ZWSE 28-4 MFA, pendiente de confirmar. Lleva el conector serigrafiado ST9 Modul, los bornes señalados L, N, NS y LS y una bornera numerada 1, 2, 4, 7, 8 y 9.
- Type of part
- Bosch
- Status
- Refurbished
- Catalogue reference
- 8 748 300 503
- Warranty
- 1 year
VAT included Stock · 2 units
Calderas Bosch compatible with reference 8 748 300 503
Bosch con referencia 8 748 300 503. Cuatro compatibilidades contrastadas: Junkers ZWC 23 1MF 2A y Junkers ZWSE 28-4 MFA.
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| Bosch Junkers ZWC 23 1MF 2A | Bosch | Contrasted |
| Bosch Junkers ZWSE 28-4 MFA | Bosch | Contrasted |
| Bosch Junkers ZWC 24 1MF 2A | Bosch | Contrasted |
| Bosch Junkers ZWC 28-1 MFA 23 | Bosch | Contrasted |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if reference 8 748 300 503 is the spare part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en la placa la serigrafía 8 748 300 y el sufijo 503 escrito a mano junto al código: juntos forman 8 748 300 503.
- Comprueba además el marcado 0426, la versión 2.4, el circuito integrado J11285 y el conector serigrafiado ST9 Modul.
- Mira también las bornas señaladas L, N, NS y LS, la bornera numerada 1, 2, 4, 7, 8 y 9 y la marca PIHER del potenciómetro.
- No la des por equivalente a otras placas Junkers de código parecido (8 748 300 506, 8748300533, 87483005120): sin confirmación adicional las une a esta.
- Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera. ¿Dudas? Envíanos desde Contacto una foto de la etiqueta de tu pieza y de la placa de características de la caldera.
Technical sheet: bosch Bosch 8 748 300 503
- Catalogue reference
- 8 748 300 503
- Uniclima internal SKU
- PLC252
- Brand
- Bosch
- Type of part
- Bosch
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

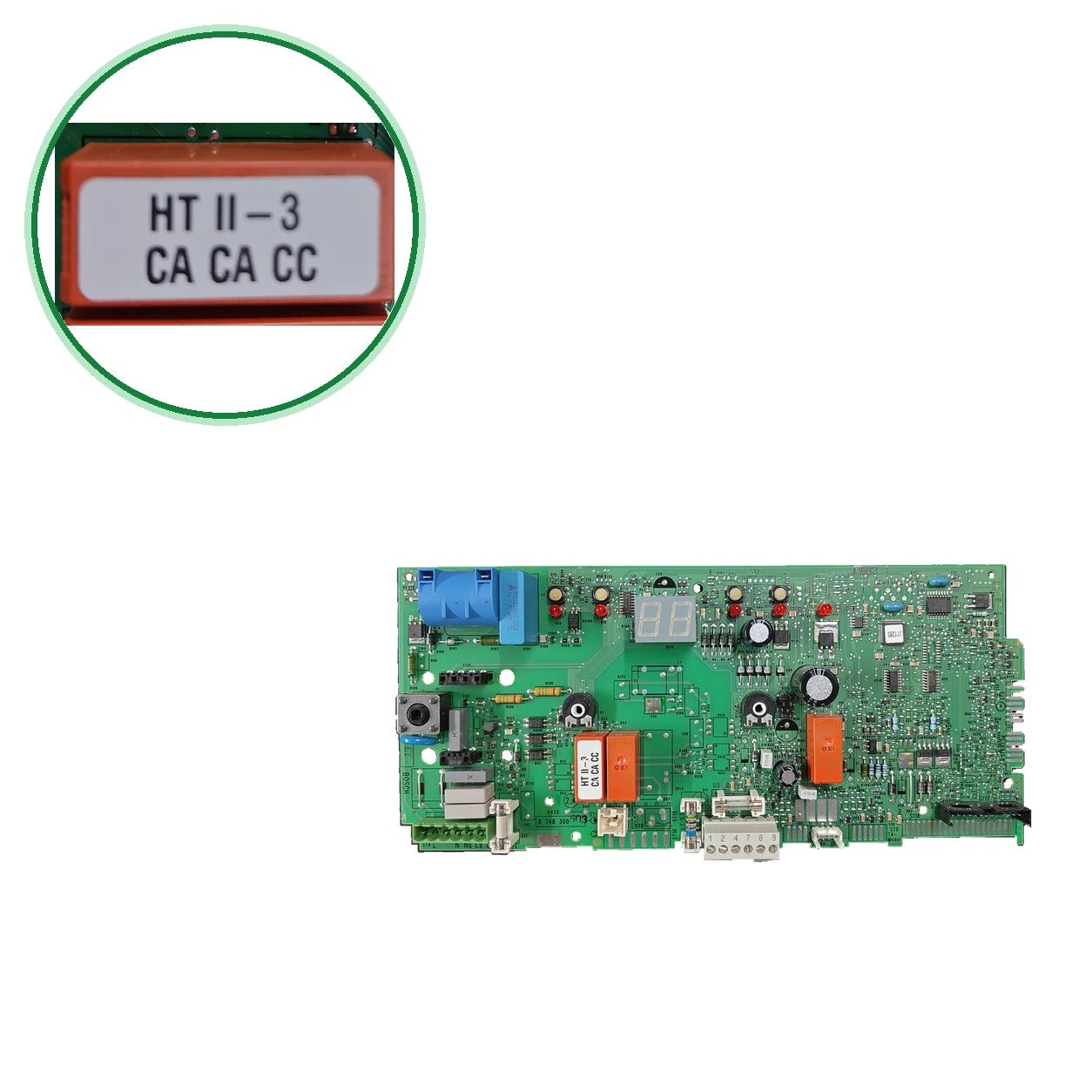

- Marcado del subcomponente naranja
- HT II-3 / CA CA CC
- Marcado del potenciómetro
- PIHER
- Bornera numerada
- 1, 2, 4, 7, 8, 9
- Conector/serigrafía PCB
- ST9 Modul
- Bornes señalados
- L, N, NS, LS
- Integrated circuit marking
- J11285
- Serigrafía base PCB
- 8 748 300
- Sufijo manuscrito junto al código PCB
- 503
- Versión PCB
- 2.4
- Marcado PCB adicional
- 0426
- Ficha técnica — Marcado del subcomponente naranja
- HT II-3 / CA CA CC
- Ficha técnica — Marcado del potenciómetro
- PIHER
- Ficha técnica — Bornera numerada
- 1, 2, 4, 7, 8, 9
- Ficha técnica — Conector/serigrafía PCB
- ST9 Modul
- Ficha técnica — Bornes señalados
- L, N, NS, LS
- Ficha técnica — Marcado del circuito integrado
- J11285
- Ficha técnica — Serigrafía base PCB
- 8 748 300
- Ficha técnica — Sufijo manuscrito junto al código PCB
- 503
- Ficha técnica — Versión PCB
- 2.4
- Ficha técnica — Marcado PCB adicional
- 0426
- Referencia registrada
- 8 748 300 503
Before purchasing
- No compatible o excluido en origen: Junkers ZS 12/18/23-1AE, ZW 18/23-1AE y ZW 24-1E LH AE — Según la lista de recambios Junkers 6720609113, lleva otra placa: 8 708 300 212 (no cita la 8 748 300 503)
- No compatible o excluido en origen: Junkers ZW 23-1 KE y ZS 23-1 KE — Según la lista de recambios Junkers 6720609114, lleva otra placa: 8 708 300 212 (no cita la 8 748 300 503)
- No confundir: 8 748 300 506 — «Printed circuit» de la lista oficial Junkers 6720611197 (Euromaxx 24/28-1 MFA y MF2A); vende la 87483005060 como placa ZWC24-1MF2A — Termina en 506 y la nuestra en 503: otro código; sin confirmación adicional lo une a la ZWC 23 1MF 2A
- No confundir: 8748300533 — Tarjeta «ELECTRONIC CARD ZWC 24» que para Junkers ZWC24/28 1MFA23 y 1MFA31; también «Printed circuit» 8 748 300 533 (variantes 2800 y 3589) en la lista oficial 6720611197 — Termina en 533 y la nuestra en 503: otro código; sin confirmación adicional lo une a la ZWC 23 1MF 2A
- No confundir: 8 708 300 212 — Placa de las Junkers ZS/ZW de las series AE y KE, según las listas de recambios Junkers 6720609113 y 6720609114 — Serie y calderas distintas: no es la 8 748 300 503
- No confundir: 87483005540 — «Printplaat HTII-3 GZT3» de neerlandesa — Su nombre incluye HTII-3, parecido al marcado HT II-3 de nuestra placa, pero la página no la relaciona con ella y el código es otro
- No confundir: 87483005120 — Placa Junkers con ficha propia en alemana — Otro código: sin confirmación adicional abierta lo relaciona con esta placa
- Los marcados 8 748 300, 503, 0426, 2.4, J11285, HT II-3, PIHER y ST9 Modul se leen en la propia pieza. 87483005030 es la misma referencia con el 0 final de 11 cifras.
- Compatibilidad con las Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23 y ZWSE 28-4 MFA confirmada. sin confirmación adicional externa abierta une 8 748 300 503 con una referencia de catálogo; las listas oficiales leídas citan otras placas.
Frequently asked questions: bosch 8 748 300 503
¿Cómo identifico la PCB 8 748 300 503?
Busca la serigrafía 8 748 300 en la placa y el sufijo 503 escrito a mano junto al código: juntos forman 8 748 300 503 (también escrito 8748300503, 8.748.300.503 u 8-748-300-503). Compara además 0426, la versión 2.4, el circuito integrado J11285 y el conector ST9 Modul.
¿Sirve para mi Junkers ZWC 23 1MF 2A, ZWC 28-1 MFA 23 o ZWSE 28-4 MFA?
La placa 8 748 300 503 está confirmada para Junkers ZWC 23 1MF 2A, ZWC 28-1 MFA 23 y ZWSE 28-4 MFA. Para comprobar que es la misma, compara en tu placa la serigrafía 8 748 300 y el sufijo 503 escrito a mano. La placa 8748300533 aparece para ZWC24/28 1MFA23 y 1MFA31; es otra referencia y no cambia las compatibilidades confirmadas.
¿Sirve para una Junkers ZWC 24 1MF 2A (Euromaxx ZWC 24-1 MF2A)?
Sí. Confirmación registrada: la 8 748 300 503 para la Junkers ZWC 24 1MF 2A. Como dato aparte, la lista oficial de recambios Junkers 6720611197 (Euromaxx 24/28-1 MFA y MF2A) da como placa la 8 748 300 506 (sin variante indicada) o la 8 748 300 533 (variantes 2800 y 3589), y vende la 87483005060 para la ZWC24-1MF2A; no cambia lo confirmado. Compara el código de tu placa o llámanos al 911 17 77 77 con una foto.
¿8748300503 y 87483005030 son la misma referencia?
To be confirmed: Son el mismo número con un 0 añadido al final. Una lista de recambios Junkers (ZW 18/23-1AE) explica que desde abril de 2003 los códigos pasan de 10 a 11 cifras añadiendo un 0. Con esa regla, la 8 748 300 506 de la lista Euromaxx sería 87483005060, código que usa para la ZWC24-1MF2A. Ninguna página abierta lista esta placa con 11 cifras.
¿Qué marcas tiene la PCB 8 748 300 503?
Marcados leídos en la propia placa: 0426 (marcado adicional del circuito), 2.4 (versión del PCB), J11285 (circuito integrado), HT II-3 / CA CA CC (subcomponente naranja), PIHER (potenciómetro) y ST9 Modul (conector serigrafiado). Bornes señalados: L, N, NS y LS. Bornera numerada: 1, 2, 4, 7, 8 y 9. Compara el marcado completo, no solo uno.
¿Se confunde con otras placas Junkers de código parecido?
Sí, hay muchas de la serie 8 748 300…: la 8 748 300 506 y la 8 748 300 533 (lista oficial Euromaxx 6720611197), la 87483005120, la 87483005540 (Printplaat HTII-3 GZT3) y la 8748300956 (Cerapur, ). Acaban en cifras distintas y sin confirmación adicional abierta las une a esta: compara el código completo. Las ZS/ZW de las series AE y KE llevan otra placa, la 8 708 300 212.
Who should install this PCB?
Recomendamos que la monte un técnico cualificado: es una pieza eléctrica de la caldera. La lista oficial de recambios Junkers 6720611197 (familia Euromaxx) avisa de que los recambios solo puede montarlos un instalador autorizado.
Placa Electrónica Bosch 8 748 300 503 · Junkers ZWC 23 1MF 2A, ZWC 24 1MF 2A, ZWC 28-1 MFA 23, ZWSE 28-4 MFA
