PCB Electrónica Bosch 8 748 300 485 · Para Junkers ZWA 24 1KM 23
Aplicación a la variante exacta pendiente de confirmar. Es la electrónica de una caldera de gas Bosch/Junkers: monta un relé de 24 V DC y una bornera de red (L 230 V N). Se sospecha de ella si la caldera no arranca o se apaga sin motivo y ya se han descartado los fusibles y las conexiones.
- Type of part
- Bosch
- Status
- Refurbished
- internal SKU
- PLC225
- Warranty
- 1 year
VAT included Stock · 14 units
Calderas Bosch compatibles
Bosch. 0 compatibilidades contrastadas. Hay otros 4 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Bosch Junkers Eurosmart ZWA 24 (otras variantes) | Bosch | Unconfirmed |
|---|---|---|
| Bosch Elite HT II-Aa | Bosch | Unconfirmed |
| Bosch Dakon DAGAS 1 B | Bosch | Unconfirmed |
| Bosch Junkers ZWA 24 1KM 23 | Bosch | Unconfirmed |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

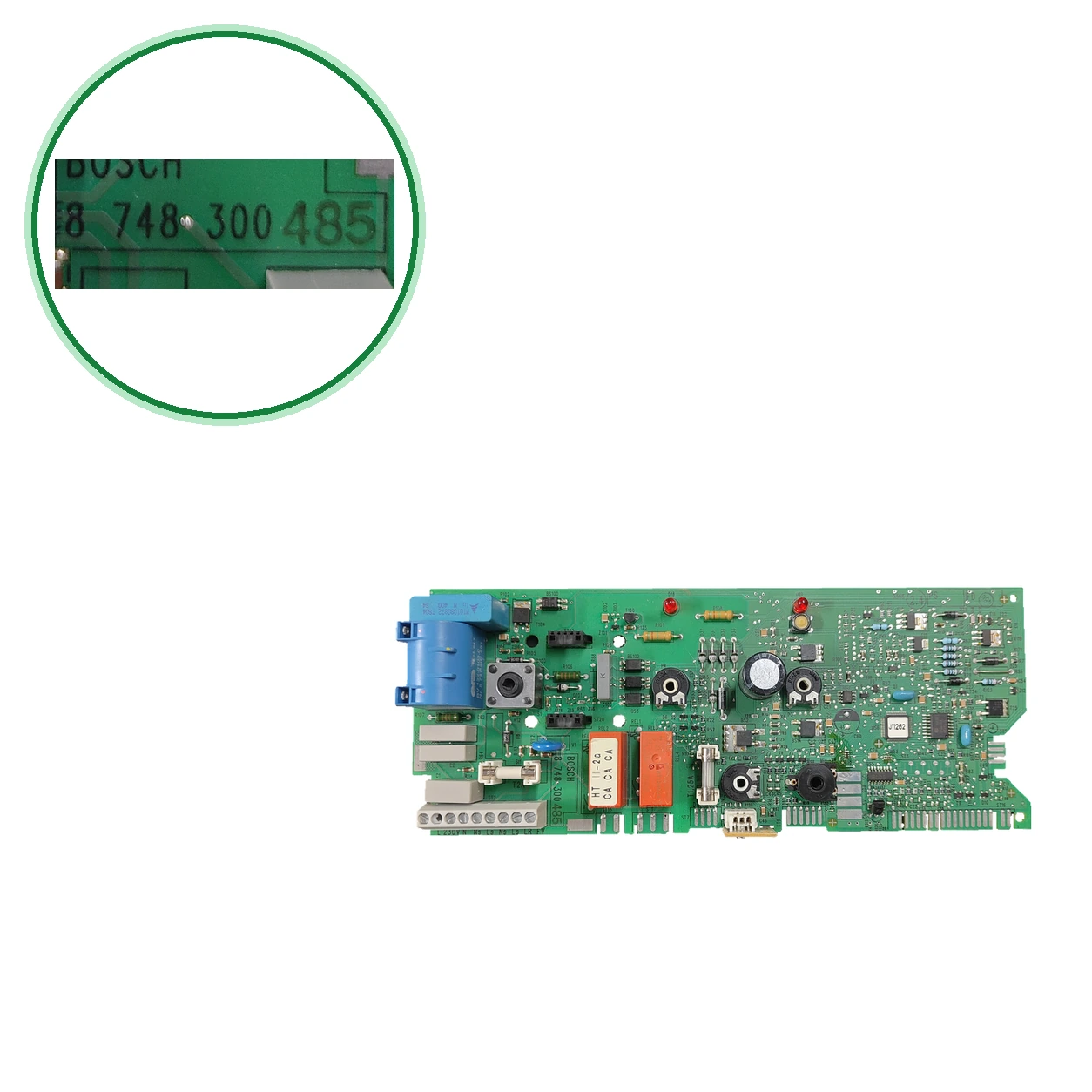

- Busca en la placa el código BOSCH 8 748 300 485 (puede escribirse 8748300485 o 8 748 300 / 485).
- Compara el relé SCHRACK RT134024, los fusibles T1.25A y T2A y la bornera L 230 V N con las fotos.
- To be confirmed: No la confundas con la 8748300561, que para la ZWA 24-1 KM 23: es otro código.
- Cuenta los contactos del conector ST16: un usuario de foro dice que esta placa tiene 19.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera y te la reservamos.
Síntomas que requieren diagnóstico en el bosch
Common symptoms and faults
- 01
La caldera no detecta la llama y se apaga a menudo; tras 10 min sin corriente el primer ciclo funciona y los siguientes fallan más.
Cause: Lo contaba un usuario de foro con esta placa en una Bosch de modelo desconocido; otro apunta a resoldar condensadores (no comprobado). Que lo diagnostique un técnico antes de cambiar la placa.
These symptoms can have more than one cause. If your boiler displays a fault code, send it to us via WhatsApp along with a photo of the labeling, and we'll tell you if this is the part.
Technical sheet: bosch Bosch
- Uniclima internal SKU
- PLC225
- Brand
- Bosch
- Type of part
- Bosch
- Units in stock
- 14 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Tipo de pieza y código PCB
- PCB electrónica/PCB de caldera; BOSCH 8 748 300 485
- Relé SCHRACK RT134024
- bobina 24 V DC; contacto 12 A/250 V AC1
- Marked fuses
- T1.25A; T2A
- Bornera/marcaje PCB
- L 230 V N
- Adhesivo de trazabilidad sobre relé
- HT II-2a / CA CA CA
- Relé SCHRACK RT134024 — Tipo
- Relé de potencia para PCB, monoestable, 1 contacto NA · TE Connectivity
- Relé SCHRACK RT134024 — Bobina
- 24 V DC · TE Connectivity
- Relé SCHRACK RT134024 — Contacto
- 12 A · TE Connectivity
- Datos de un foro técnico (no oficiales) — Clave de codificación
- N.º 163 · 3,47 kΩ entre 1 y 2 · 616 Ω entre 2 y 3 · Foro Monitor
- Datos de un foro técnico (no oficiales) — Conector ST16
- 19 contactos en esta PCB · Foro Monitor
- Identificación — Código PCB
- BOSCH 8 748 300 485
- Identificación — Relé montado
- SCHRACK RT134024
- Identificación — Adhesivo de trazabilidad sobre relé
- HT II-2a / CA CA CA
- Ficha técnica — Relé SCHRACK RT134024
- bobina 24 V DC; contacto 12 A/250 V AC1
- Ficha técnica — Fusibles marcados
- T1.25A; T2A
- Ficha técnica — Bornera/marcaje PCB
- L 230 V N
- Aplicaciones pendientes de comprobar
- ZWA 24 1KM 23 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- Por confirmar: Junkers Eurosmart ZWA 24 (otras variantes): sin indicar el sufijo
- Por confirmar: Bosch Elite HT II-Aa: según el título
- To be confirmed: Dakon DAGAS 1 B: un usuario de foro dice que placas como esta van en ella
- No confundir: 8748300561 — Placa Junkers que para la ZWA 24-1 KM 23 y una tercera para la ZWA 24-1 KM. Un catálogo sin modelo, y un despiece de terceros de la ZWA 24-1 KM la marcan «ex 488» (8748300488). también 87483004170 — Otro código: ninguna de esas cita la 485. Confirmación registrada: la 485 para la ZWA 24 1KM 23. Compara el marcado.
- No confundir: 8 748 300 369 / 8 748 300 496 — Códigos que un usuario de foro da para la placa de la Junkers ZWA24-1 — Terminan distinto. El foro excluye la 485 de esa caldera; registrada: para la ZWA 24 1KM 23.
- No confundir: 8748301340 — Otro código que de lista junto al 8748300485, sin confirmar: no es el marcado de esta placa. Compara los dígitos.
- lo escriben «8748300485», «8 748 300 / 485», en uno, «8 748 300 485/8». Compara los dígitos de la placa.
- Por confirmar:, y unen el código con una placa de caldera Junkers/Bosch. Un foro la excluye de la ZWA 24-1 y «para aire acondicionado». Sin despiece oficial.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWA 24 1KM 23.
Frequently asked questions: bosch
Where is the code for this PCB and what should I compare?
En el circuito: BOSCH 8 748 300 485 (también 8748300485). Compara además el relé SCHRACK RT134024, los fusibles T1.25A y T2A y la bornera L 230 V N.
Is it compatible with my Junkers ZWA 24 1KM 23?
La compatibilidad de esta variante está pendiente de confirmar. Por confirmar: Sí. registrada: para la Junkers ZWA 24 1KM 23. de la da también para la «Junkers EUROSMART ZWA 24», sin indicar el sufijo.
Is it compatible with other boilers?
La compatibilidad de esta variante está pendiente de confirmar. No hay despiece oficial leído que cite la 485. Aplicación registrada para la Eurosmart ZWA 24 y para una Bosch Elite HT II-Aa;, para una Junkers y una Bosch sin modelo. Un usuario de foro dice que placas como esta van en una Dakon DAGAS 1 B. Cada caldera tiene: por confirmar. Para otra, envíanos desde Contacto foto de la placa y de la caldera o llama al 911 17 77 77.
¿Es cierto que esta PCB no es para la ZWA 24-1?
La compatibilidad de esta variante está pendiente de confirmar. Lo afirmó un usuario de un foro técnico. En el mismo hilo, un usuario decía que la placa de la ZWA24-1 acaba en 369 o 496 y que el conector ST16 de esta tiene 19 contactos, no 16. Son opiniones de foro (2010-2017). registrada: para la ZWA 24 1KM 23. Compara código y conectores.
Is 8 748 300 485 the same as 8748300561?
No son el mismo código y no sabemos si son intercambiables. la 8748300561 para la ZWA 24-1 KM 23 y otra para la ZWA 24-1 KM. Un catálogo sin modelo, y un despiece de terceros de la ZWA 24-1 KM («8 748 300 561 0 · ex 488-0») la marcan «ex 488». Ninguna cita la 485. Confirmación registrada: la 485 para la ZWA 24 1KM 23: no las cambies sin comparar código y conectores.
What is the SCHRACK RT134024 relay on the PCB?
Un relé de potencia para circuito impreso de SCHRACK (TE Connectivity): monoestable, 1 contacto NA, bobina de 24 V DC y contacto de 12 A, según el fabricante. Identifica el componente, no la placa: fíate del código BOSCH.
¿Qué conviene comprobar al montarla y quién debe hacerlo?
Un foro cuenta 19 contactos en el conector ST16 de esta placa y cita la clave de codificación n.º 163. El despiece de un tercero de la ZWA 24-1 KM lista la «spina di codifica» 8 714 421 160 0 aparte de la placa. Compara conectores y clave. La monta un instalador cualificado: tiene bornera de red (L 230 V N) y gobierna una caldera de gas.
