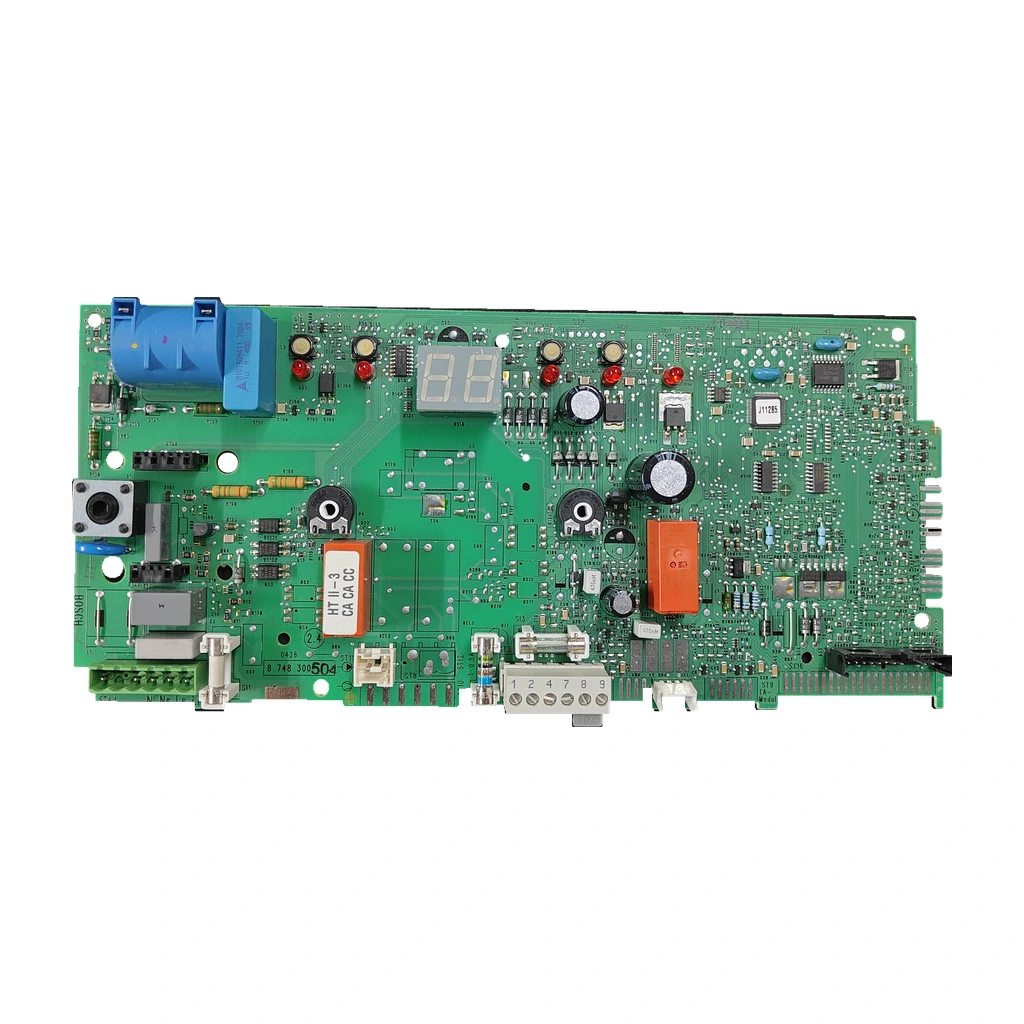

PCB Electrónica Bosch 8748300504 Para Junkers ZWC 24 1MF2K 31
Aplicación a la variante exacta pendiente de confirmar. Es la placa de control de la caldera. Esta lleva dos fusibles serigrafiados (T2.5A y T 0.5A): conviene comprobarlos antes de cambiarla.
- Type of part
- Bosch
- Status
- Refurbished
- Catalogue reference
- 8748300504
- Warranty
- 1 year
VAT included Stock · 2 units
Calderas Bosch compatible with reference 8748300504
Bosch con referencia 8748300504. 0 compatibilidades contrastadas. Hay otros 1 modelos que todavía estamos comprobando.
Models pending verification
These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.
| Bosch Junkers ZWC 24 1MF2K 31 | Bosch | Unconfirmed |
|---|
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
Cómo comprobar si la ref. 8748300504 es la pieza de tu caldera
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en el circuito impreso el código 8 748 300 y, escrito a mano, el sufijo de tres cifras: en esta placa es 504 (8748300504).
- Compara también J11285 (circuito integrado), FD491 (marca manuscrita), 0426 y la revisión 2.4 del PCB.
- No te fíes solo de «8 748 300»: el despiece oficial da otras placas de la familia con otro sufijo (506 en MF2K y MF2A, 449 en MFK). Compara las tres cifras.
- Comprueba en la placa de características que tu caldera es la Junkers ZWC 24 1MF2K 31.
- coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical sheet: bosch Bosch 8748300504
- Catalogue reference
- 8748300504
- Uniclima internal SKU
- PLC244
- Brand
- Bosch
- Type of part
- Bosch
- Units in stock
- 2 units
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Serigrafía junto a un fusible
- T2.5A
- Serigrafía junto al otro fusible
- T 0.5A
- Serigrafía de conexión
- LS; LR
- Integrated circuit marking
- J11285
- Marcado manuscrito sobre PCB
- FD491
- PCB marking
- 8 748 300; sufijo manuscrito 504
- Revisión PCB
- 2.4
- Marcado PCB adicional
- 0426
- Adhesivo sobre relé
- HT II-3 / CA CA CC
- Fusibles del grupo Control box (despiece oficial ZWC 24/28-1 MF2K). La lista no indica que vayan en esta placa — Fusible 0.5 A
- 1 904 522 730 · Despiece oficial 6720611196, sin indicar la PCB
- Fusibles del grupo Control box (despiece oficial ZWC 24/28-1 MF2K). La lista no indica que vayan en esta placa — Fusible 2.5 A
- 1 904 521 342 · Despiece oficial 6720611196, sin indicar la PCB
- Fusibles del grupo Control box (despiece oficial ZWC 24/28-1 MF2K). La lista no indica que vayan en esta placa — Fusible 1.6 A
- 1 904 522 740 · Despiece oficial 6720611196, sin indicar la PCB
- Identificación — Marcado del circuito integrado
- J11285
- Identificación — Marcado manuscrito sobre PCB
- FD491
- Identification — PCB Marking
- 8 748 300; sufijo manuscrito 504
- Identificación — Revisión PCB
- 2.4
- Identificación — Marcado PCB adicional
- 0426
- Identificación — Adhesivo sobre relé
- HT II-3 / CA CA CC
- Ficha técnica — Serigrafía junto a un fusible
- T2.5A
- Ficha técnica — Serigrafía junto al otro fusible
- T 0.5A
- Ficha técnica — Serigrafía de conexión
- LS; LR
- Referencia registrada
- 8748300504
- Additional markings
- Fuses: T2.5A y T 0.5A. Bornes/señal LS; LR. CI J11285. Marcado manuscrito PCB FD491. Serigrafía PCB 8 748 300 con sufijo manuscrito 504; revisión PCB 2.4; marcado adicional 0426. Adhesivo sobre relé HT II-3 / CA CA CC.
- Aplicaciones pendientes de comprobar
- JUNKERS ZWC 24 1MF2K 31 — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
- No compatible o excluidos: Junkers ZWC 24-1 MF2A — Despiece oficial y: lleva la placa 8 748 300 506
- No compatible o excluido en origen: Junkers ZWC 24-1 MFK — Despiece oficial: lleva la placa 8 748 300 449
- No compatible o excluidos: Worcester Junior 24i y 28i: lleva el PCB 8 748 300 484 0 o 555 0
- No confundir: 8748300506 (87483005060) — Placa del grupo Control box en el despiece oficial de la ZWC 24/28-1 MF2K y de la MF2A; italiana la da como sustituta de la 8748300454 — Otro sufijo: 506, no 504. Sin confirmar: el 504 como intercambiable con el 506
- No confundir: 8748300554 / 8748300498 — Placas de la misma familia en alemana (la 554 con la etiqueta «HTII-3 GZT3») — Otros sufijos: 554 y 498, no 504
- No confundir: 8 748 300 (Bosch Rexroth) — Tarjeta de interfaz de automatización industrial — No es una placa de caldera
- Algunas escriben estos códigos con un 0 final (8748300506 como 87483005060). Si ves un código así, comprueba que el sufijo sea 504.
- Ningún origen externo cita el 504. El despiece oficial Junkers da otro sufijo (506) para la ZWC 24/28-1 MF2K. solo cubre el código base 8 748 300 sin sufijo. El 504 y la 1MF2K 31 los confirma.
- Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWC 24 1MF2K 31.
Frequently asked questions: bosch 8748300504
Where is the code for this PCB and what other markings should I compare?
En el circuito impreso va el código 8 748 300 y, escrito a mano, el sufijo 504: juntos forman 8748300504. Compara también el circuito integrado (J11285), la marca manuscrita FD491, el 0426 y la revisión 2.4 del PCB.
¿Sirve para mi Junkers ZWC 24 1MF2K 31?
La compatibilidad de esta variante está pendiente de confirmar. Aplicación registrada: esta placa 8748300504 para la Junkers ZWC 24 1MF2K 31, de la familia Euromaxx. Un dato a tener en cuenta: el despiece oficial de Junkers para la ZWC 24/28-1 MF2K (lista 6720611196) da en el grupo Control box la placa 8 748 300 506, no la 504. sin confirmación adicional externa que hayamos abierto cita el 504 ni dice si es intercambiable con la 506. Compara el sufijo de tu placa antes de pedirla.
¿Qué PCB llevan la ZWC 24-1 MF2A y la ZWC 24-1 MFK?
s oficiales de Junkers, la ZWC 24/28-1 MF2A (lista 6720611197) lleva la 8 748 300 506 y la ZWC 24-1 MFK y 28-1 MFK (lista 1455.fm) la 8 748 300 449. Sin confirmar la 504 para esas versiones. Envíanos desde Contacto una foto de la etiqueta de la placa y de la caldera, o llámanos al 911 17 77 77.
¿En qué se diferencia del 8748300506, del 8748300454 o de otras placas 8 748 300?
8 748 300 es el código base y el sufijo de tres cifras distingue la versión (así lo explica de PCB de Worcester Junior). El despiece oficial da la 506 para MF2K y MF2A y la 449 para MFK. italiana da la 506 como sustituta de la 8748300454 y una alemana lista la 498 y la 554 (esta con la etiqueta «HTII-3 GZT3»). Sin confirmar: que la 504 sea intercambiable con ellas.
What do 8 748 300, J11285, FD491, and 0426 mean?
8 748 300 es el código base del circuito impreso y 504 el sufijo manuscrito que completa la referencia. J11285 es el marcado del circuito integrado, FD491 una marca manuscrita sobre el PCB y 0426 un marcado adicional. Si buscas solo «8748300» saldrá también una tarjeta de Bosch Rexroth, de automatización industrial, que no es de caldera.
What should I check when installing it?
Compara fusibles y conexiones: esta placa lleva dos fusibles serigrafiados T2.5A y T 0.5A y una serigrafía de conexión LS; LR. El despiece oficial del Control box lista como recambio fusibles de 0.5 A (1 904 522 730) y 2.5 A (1 904 521 342), pero la lista no indica que vayan en esta placa. El adhesivo del relé dice HT II-3 / CA CA CC.
Who should install it?
Un técnico cualificado: la placa trabaja con alimentación eléctrica. El manual de la Euromaxx ZWC 24-1 MF2A, modelo hermano, indica que el aparato solo debe instalarlo o modificarlo un especialista autorizado.
