Placa Electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A Y ZWC 28-1 MFA 23
Refurbished Bosch Bosch

Placa Electrónica Bosch 8 748 300 503 · Junkers ZWSE 28-4 MFA, ZWC 24 1MF 2A, ZWC 23 1MF 2A Y ZWC 28-1 MFA 23

Placa electrónica de caldera con aplicación registrada para la familia Junkers ZWSE 23/28-4 MFA. Se sitúa en el grupo 6 del panel de mandos, junto al transformador y los fusibles.

Type of part
Bosch
Status
Refurbished
Catalogue reference
8748300503
Warranty
1 year
VAT included Stock · 8 units
Compatibility

Calderas Bosch compatible with reference 8748300503

Bosch con referencia 8748300503. Tres compatibilidades contrastadas: Junkers ZWSE 28-4 MFA y Junkers ZWC 23 1MF 2A. Hay otros 1 modelos que todavía estamos comprobando.

Proven compatibility

Boiler modelFamilyVerification
Bosch Junkers ZWSE 28-4 MFABoschContrasted
Bosch Junkers ZWC 23 1MF 2ABoschContrasted
Bosch Junkers ZWC 28-1 MFA 23BoschContrasted

Models pending verification

These models are associated with this reference, but we have not finished verifying them yet, so we do not consider them compatibleIf your boiler is one of them, send us a photo of the part you are going to replace and we will verify it before you purchase.

Bosch Junkers ZWC 24 1MF 2ABoschUnconfirmed

Can't see your model or have questions? The printed reference takes precedence. How to check it ·

Guide

Cómo comprobar si la ref. 8748300503 es la pieza de tu caldera

The part reference, model, and equipment revision must be verified against the manufacturer's documentation.

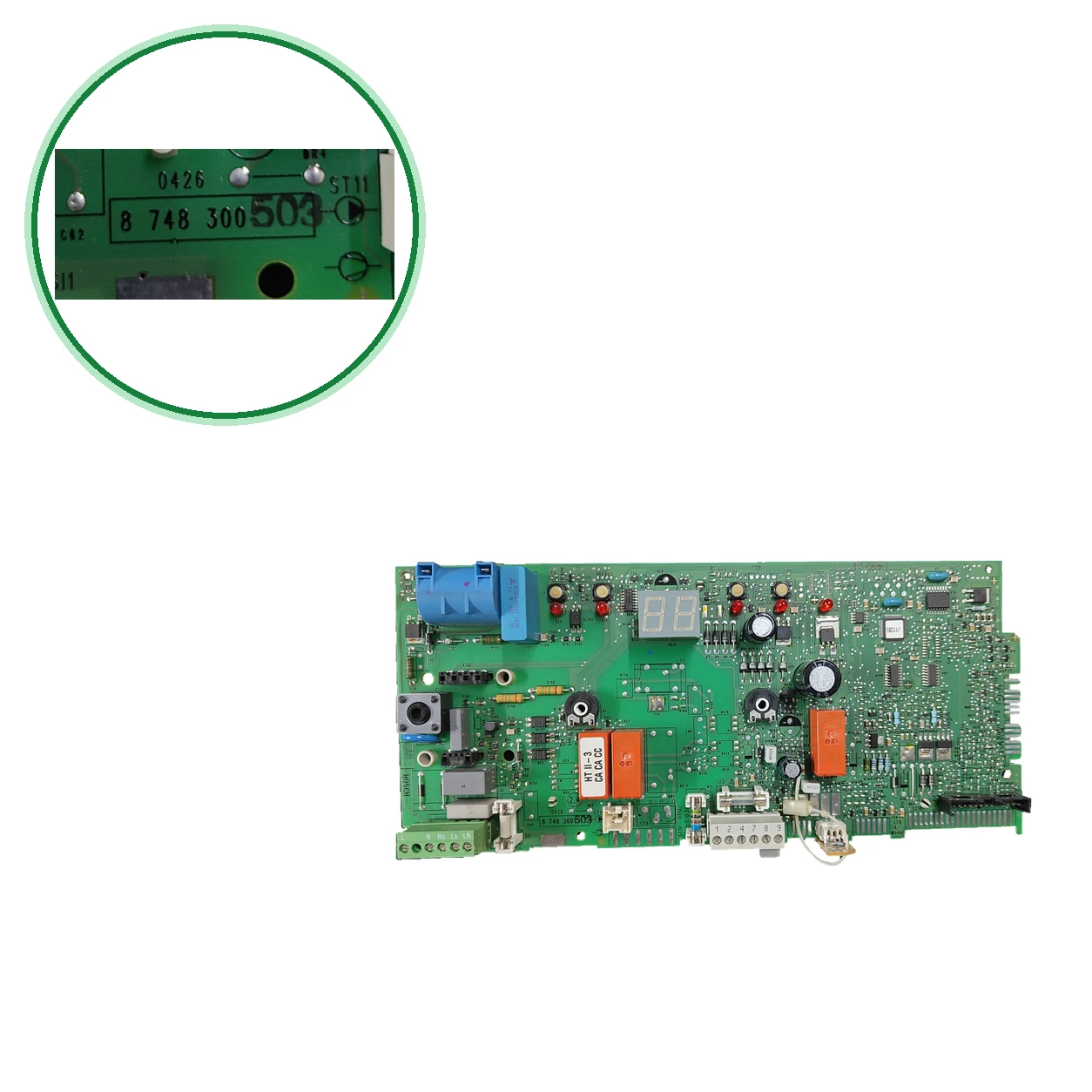

  1. Busca en la placa el código impreso «8 748 300» y, junto a él, el sufijo «503» escrito a mano: juntos forman 8 748 300 503.
  2. Compara también el circuito integrado (J11285), la revisión de la placa (2.4) y el marcado adicional 0426.
  3. En la unidad de la ZWC 24 1MF 2A constan además el transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835.
  4. Los despieces Junkers de la familia dan 8 748 300 506 («ex 454-0»). No la confundas con 454, 533, 501 o 557: solo cambia el sufijo.
  5. Si coinciden, llámanos al 911 17 77 77 con el modelo de tu caldera.
Technical data

Technical sheet: bosch Bosch 8748300503

Catalogue reference
8748300503
Uniclima internal SKU
PLC242
Brand
Bosch
Type of part
Bosch
Units in stock
8 units
Status
Refurbished
Warranty
1 year
Shipping
Delivery time shown at checkout
Return
14 days

Part data and available documentation

Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.

Serigrafía base PCB
8 748 300
Sufijo manuscrito junto al código PCB
503
Versión PCB
2.4
Marcado PCB adicional
0426
Marca serigrafiada en PCB
BOSCH
Bornes visibles
N, Ns, Ls, LR; 1, 2, 4, 7, 8, 9
Marcado del subcomponente naranja
HT II-3 / CA CA CC
Integrated circuit marking
J11285
Transformer marking
BV 122-0103.0 / Nr. 8747 201 291
Marcado del visualizador
8 744 500 835
Serigrafía PCB junto a ST12
T0.5A
Fusibles del grupo del panel de mandos — Fusible T0,5A
1 904 522 730 · Despiece Junkers ZWSE 23/28-4 MFA
Fusibles del grupo del panel de mandos — Fusible T1,6A
1 904 522 740 · Despiece Junkers ZWSE 23/28-4 MFA
Fusibles del grupo del panel de mandos — Fusible T2,5A
1 904 521 342 · Despiece Junkers ZWSE 23/28-4 MFA
Ficha técnica — Serigrafía base PCB
8 748 300
Ficha técnica — Sufijo manuscrito junto al código PCB
503
Ficha técnica — Versión PCB
2.4
Ficha técnica — Marcado PCB adicional
0426
Ficha técnica — Marca serigrafiada en PCB
BOSCH
Ficha técnica — Bornes visibles
N, Ns, Ls, LR; 1, 2, 4, 7, 8, 9
Ficha técnica — Marcado del subcomponente naranja
HT II-3 / CA CA CC
Ficha técnica — Marcado del circuito integrado
J11285
Ficha técnica — Marcado del transformador
BV 122-0103.0 / Nr. 8747 201 291
Ficha técnica — Marcado del visualizador
8 744 500 835
Ficha técnica — Serigrafía PCB junto a ST12
T0.5A
Referencia registrada
8748300503
Additional markings
Serigrafía base PCB 8 748 300; sufijo manuscrito 503; revisión PCB 2.4; marcado adicional 0426; marca Bosch serigrafiada. Bornes N, Ns, Ls, LR y 1,2,4,7,8,9. Subcomponente naranja HT II-3 / CA CA CC. CI J11285. Transformador BV 122-0103.0 / Nr. 8747 201 291. Visualizador 8 744 500 835. Marcaje junto a ST12: T0.5A.
Aplicaciones pendientes de comprobar
Junkers ZWC 24 1MF 2A — compatibilidad anotada; pendiente de confirmar por variante.
Before purchasing
  • No compatible o excluido en origen: Junkers ZWC 24-1 MFK y 28-1 MFK — Lleva otra placa: 8 748 300 449 (lista de 2001)
  • No confundir: 8 748 300 454 — Placa que daba la lista Junkers 6720611134 (2003) para ZWSE 23-4 MFA/MFK y ZWSE 28-4 MFA — Los despieces que hemos leído la anotan como código anterior del 506 («ex 454-0»). Otro sufijo que el 503.
  • No confundir: 8 748 300 533 — Placa de la variante 2800 de la lista 6720611197 (ZC/ZWC 24/28-1) — Otro sufijo: la lista lo da para la variante 2800, no para la fila general (que lleva el 506).
  • No confundir: 8 748 300 557 / 501 — Placas de la lista de la caja de control ZWE/ZSE 24/28-4 MFA (24.10.2005) — Otra lista; la que hemos leído no cita el 503. Solo cambia el sufijo.
  • No confundir: 8 747 201 358 — Transformador primario (pos. 3) de los despieces de la familia; no es la placa — El transformador de la unidad ZWC 24 1MF 2A va marcado 8747 201 291: otro código.
  • sin confirmación adicional externa leída cita el 503. Los despieces Junkers de la familia dan el 506 (antes 454); Confirmación registrada: el 503 para estas calderas. Compara el sufijo de tu placa.
  • Código y calderas confirmados. El estado mide solo: ninguna de que hemos leído cita el 8 748 300 503. Los despieces Junkers de la familia dan el 506 («ex 454-0»): dato distinto, prevalece.
  • Aplicaciones registradas pendientes de confirmar por modelo, variante o programación: Junkers ZWC 24 1MF 2A.
Frequently Asked Questions

Frequently asked questions: bosch 8748300503

¿Cómo identifico la PCB 8 748 300 503?
En el circuito va impreso «8 748 300» y, al lado, el sufijo «503» escrito a mano. Compara también el circuito integrado J11285, la revisión 2.4 y el marcado 0426. En la unidad de la ZWC 24 1MF 2A, la serigrafía BOSCH está en el propio circuito.
¿Sirve para mi Junkers ZWSE 28-4 MFA?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para la ZWSE 28-4 MFA. El despiece Junkers de la familia ZWSE 23/28-4 MFA (grupo 6) da para la placa, pos. 4, el 8 748 300 506 «ex 454-0»; ninguna de que hemos leído cita el 503. Compara el sufijo de tu placa antes de pedirla.
¿Sirve para la Junkers ZWC 24 1MF 2A?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para la ZWC 24 1MF 2A. La lista 6720611197 (2006/07) da para la placa, pos. 4, el 8 748 300 506. El transformador BV 122-0103.0 (Nr. 8747 201 291) y el visualizador 8 744 500 835 constan en la unidad de la ZWC 24 1MF 2A.
¿Qué diferencia hay entre la 8 748 300 503 y la 506, 454, 501 o 557?
Comparten «8 748 300» y cambia el sufijo. Los despieces Junkers que hemos leído dan la 506 («ex 454-0»); la lista de 2003 daba la 454 para la ZWSE 28-4 MFA; la lista de la caja ZWE/ZSE 24/28-4 MFA (2005) da la 557 y la 501. Ninguna de que hemos leído cita la 503, que Confirmación registrada: para estas calderas. No las cambies entre sí sin comprobarlo.
What do J11285, FD491, and 0426 mean on the PCB?
Son marcados de la propia placa: J11285 en el circuito integrado, FD491 escrito a mano sobre el circuito y 0426 como marcado adicional. sin confirmación adicional leída los explica: úsalos solo para comparar tu placa con la nuestra.
What fuses does it use and what should I check when installing it?
La placa lleva serigrafiado T 0.5 A (junto a ST12 en la unidad de la ZWC 24) y T2.5A junto a otro fusible. El despiece Junkers del grupo incluye fusibles T0,5A (1 904 522 730), T1,6A (1 904 522 740) y T2,5A (1 904 521 342). Comprueba también que los conectores 1, 2, 4, 7, 8 y 9 quedan bien encajados.
Who should install it?
Un técnico cualificado. La lista de recambios del fabricante indica que las piezas de recambio solo puede montarlas un instalador autorizado.
¿Sirve para la Junkers ZWC 23 1MF 2A o la ZWC 28-1 MFA 23?
Comprueba el estado de cada modelo en los apartados de compatibilidad; las variantes pendientes no están validadas. registrada: para la ZWC 23 1MF 2A y para la ZWC 28-1 MFA 23. Los despieces Junkers que hemos leído (familias ZWSE 23/28-4 MFA y ZC/ZWC 24/28-1 MFA) dan para la placa el 8 748 300 506; sin confirmación adicional que hemos leído cita el 503. Compara el sufijo de tu placa antes de pedirla.
