PCB Electrónica BULEX 91.43-1 Para Saunier Duval 623 · 93554/3 · 8/411026
Placa electrónica de una caldera: monta el transformador de alimentación (24 V en el secundario) y un fusible de 80 mA T.
- Type of part
- Bulex
- Status
- Refurbished
- internal SKU
- PE8411026
- Warranty
- 1 year
VAT included Stock · 1 unit
Calderas BULEX compatibles
Bulex. Una compatibilidad contrastada: Saunier Duval 623 (sd. 623).
Proven compatibility
| Boiler model | Family | Verification |
|---|---|---|
| BULEX Saunier Duval 623 (sd. 623) | BULEX | Contrasted |
Can't see your model or have questions? The printed reference takes precedence. How to check it · Send us a photo via WhatsApp.
How to check if it is the part for your boiler
The part reference, model, and equipment revision must be verified against the manufacturer's documentation.
- Busca en la placa el código de circuito 91.43-1 y compáralo con el de la tuya; también puede escribirse 9143-1 o 91.43.1.
- En nuestra unidad el transformador es un T50/E de 220 V a 24 V y 13 VA, marcado «SAUNIER DUVAL No 8/411026»; compara el de tu placa con ese dato.
- Comprueba el fusible de 80 mA T, la alimentación serigrafiada 220/240 V y los ajustes MIN/MAX.
- Si te ofrece 5121700 o 05712700 para la Thelia 623, compara los marcados: no sabemos si son la misma placa con otra numeración.
- If they match, call us at 911 17 77 77 with the model of your boiler.
Technical sheet: bulex BULEX
- Uniclima internal SKU
- PE8411026
- Brand
- BULEX
- Type of part
- Bulex
- Units in stock
- 1 unit
- Status
- Refurbished
- Warranty
- 1 year
- Shipping
- Delivery time shown at checkout
- Return
- 14 days
Part data and available documentation
Contrast the label codes, PCB, and revision with the installed part; they are not necessarily equivalent references.
- Transformador — primario
- 220 V, 50 Hz
- Transformador — secundario
- 24 V, 13 VA
- Transformador — tipo
- T50/E
- Fusible indicado en PCB y etiqueta del transformador
- 80 mA T
- Alimentación serigrafiada en PCB
- 220/240 V
- Ajustes serigrafiados en PCB
- MIN/MAX
- Identificador del transformador montado
- 8/411026
- Source of additional data
- Declared information; auxiliary references and applications without equivalent from the accredited manufacturer.
- Inventory — Transformer subcomponent
- ref. 8/411026 protección 80 mA T
- Inventory — Marked code
- 93554/3
- Inventory — Transformer marking
- SAUNIER DUVAL No 8/411026
- Registered model
- 91.43-1
- Additional markings
- Transformador T50/E, ref. 8/411026; fusible placa y protección del transformador 80 mA T; ajuste MIN/MAX; código 93554/3; se conserva el marcado «Saunier Duval No 8/411026».
- Pending applications to verify
- cita literalmente «sd. 623»; compatibilidad pendiente de identificar y contrastar para la variante.
Before purchasing
- No confundir: 05712700 — Circuito impreso de la Thelia 623 en (también 57127 o 057127); dice que sustituye al 51217 — Otro código; ninguna de esas páginas lo une a 91.43-1. Compáralos antes de pedir.
- No confundir: 5121700 — Placa reacondicionada que da para la Thelia 623 — Otro código; esa ficha no cita 91.43-1. Compáralos antes de pedir.
- No confundir: 288.66.0015 — Módulo multifunción que da para la THELIA 623 (C.O. 057127) — Otro código; esa página no cita 91.43-1.
- Ninguna página externa leída cita 91.43-1 ni 93554/3; solo el 8/411026 sale . Compara siempre los marcados antes de pedirla.
- une la referencia 8/411026 con una placa para la SD623; Sin confirmar: 91.43-1 ni 93554/3 y no se pudo leer ningún despiece oficial. La compatibilidad con la Saunier Duval 623 la confirma.
Manuals and technical documentation
Official documentation of the boiler, useful for locating the part and cross-referencing the fault codes.
- Saunier Duval Manual (PDF) Document © Saunier Duval, provided as a technical reference.
Frequently asked questions: Bulex
¿Qué código lleva esta PCB y qué otros marcados debo comparar?
El código del circuito es 91.43-1; también puede aparecer escrito 9143-1 o 91.43.1. Nuestra unidad lleva además el código marcado 93554/3 y un transformador marcado «SAUNIER DUVAL No 8/411026». Compara también el fusible (80 mA T) y la alimentación serigrafiada (220/240 V).
¿Sirve para mi Saunier Duval 623?
Sí. Confirmada: para la Saunier Duval 623 (sd. 623), y también da la SD623 para la placa 8/411026. Si tu caldera lleva otro nombre (Thelia 623 CE, SD 623 Combi, sd 623 E…), no podemos asegurarlo sin ver los códigos: compáralos y envíanos por Contacto una foto de la placa y de la placa de características, o llama al 911 17 77 77.
¿Qué significan 91.43-1, 93554/3 y 8/411026?
El 91.43-1 es el código del circuito impreso. El 93554/3 es otro código marcado en la unidad. El 8/411026 es la referencia y el marcado del transformador; vende con ese código una «Placa Electrónica 8/411026 Saunier Duval» (SKU PE8411026_A) para la SD623. Sin confirmar: 91.43-1 ni 93554/3.
¿Qué transformador y qué fusible lleva?
Un transformador T50/E: primario de 220 V a 50 Hz y secundario de 24 V, 13 VA. El fusible indicado en la placa y en la etiqueta del transformador es de 80 mA T. La placa lleva serigrafiados 220/240 V y los ajustes MIN/MAX. La lista de piezas de la Thelia 623 de también incluye un fusible de placa de 80 mA (ref. 52331, pack de 5, obsoleto).
¿Por qué la pieza figura como BULEX si la caldera es Saunier Duval?
La pieza está registrada con la marca BULEX y el transformador montado lleva el marcado «SAUNIER DUVAL No 8/411026». Hay que listan la Thelia 623 (CE) con las dos marcas ( como «Bulex Thelia 623 (CE)» y de como Saunier Duval), pero Sin confirmar: esa caldera con la sd. 623. Para pedirla, guíate por el código 91.43-1 y por los demás marcados, no solo por la marca.
¿Otro código de PCB para la 623?
Sí. Para la Thelia 623, y de dan el 05712700 (también escrito 57127), y vende una placa reacondicionada 5121700. Ninguna cita 91.43-1, así que no podemos decir si son la misma placa con otra numeración. Para, la 91.43-1 va en la sd. 623: si dudas, compara los marcados o envíanos una foto.
Who should install it?
Un técnico cualificado: la placa se alimenta a 220/240 V. Antes de montarla, compara con la tuya el código del circuito, el transformador y el fusible de 80 mA T.
How to identify this PCB?

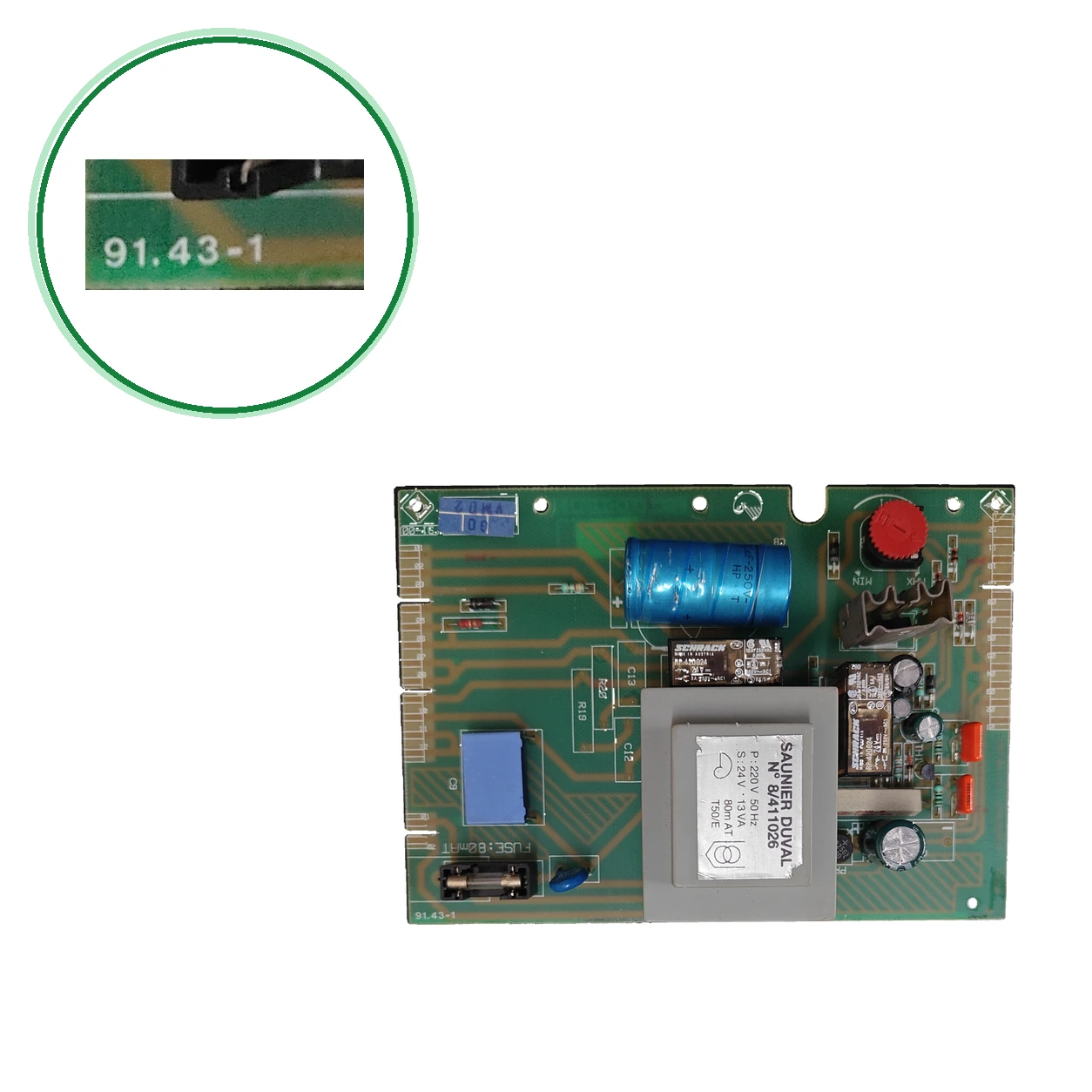

Compare the silkscreen, the distribution of the connectors, and the exact variant of the circuit with the photographs.
